硬密封电动对夹蝶阀概述

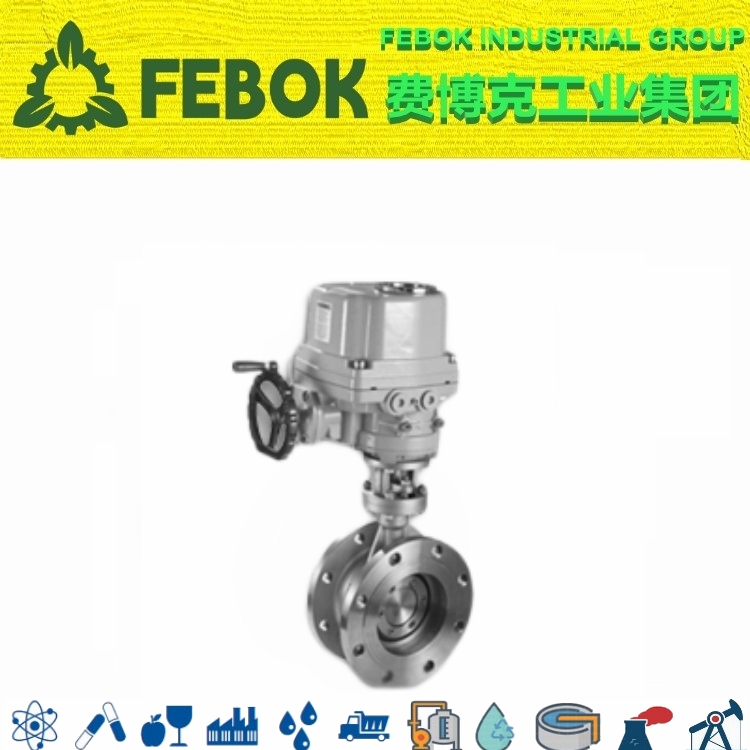

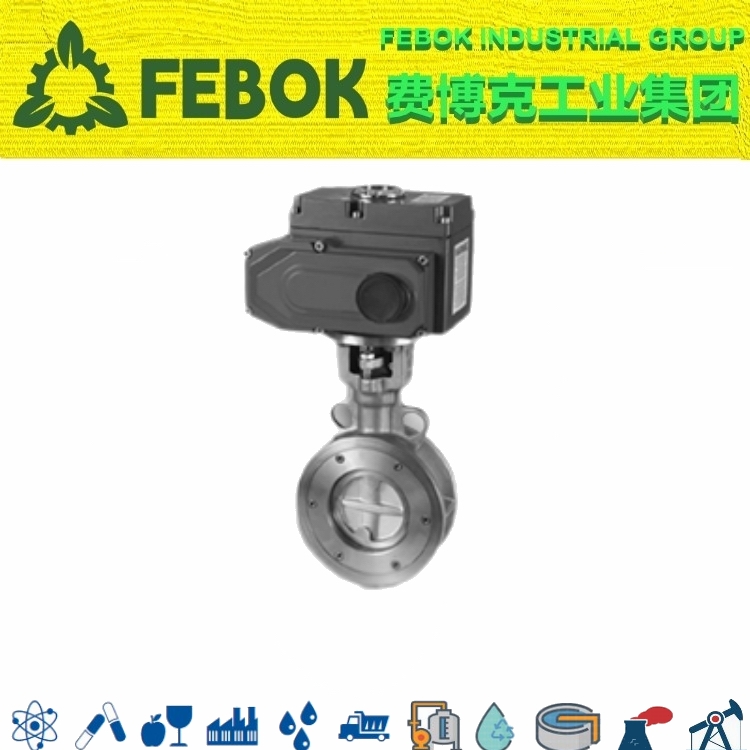

D973H电动蝶阀由电动执行器和三偏心蝶阀组成。蝶阀为对夹连接，采用三偏心结构，密封效果好，蝶板启闭过程中与阀座摩擦很小，延长了密封面使用寿命。密封面材料采用金属硬密封结构，耐高温，耐磨损，可用于蒸汽等高温介质。电动执行器驱动开关动作，使用方便，有反馈信号输出给控制器，及时掌握蝶阀开关状态。调节型电动执行器可以接收控制系统模拟信号4-20mA，比例控制蝶板转动角度，进行调节控制。

硬密封电动对夹蝶阀参数

硬密封电动对夹蝶阀三偏心原理

阀门采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了个角度偏心。这个角度偏心的主要作用是：使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间真正的"无摩擦"，延长了阀门的使用寿命。

偏心1：阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

硬密封电动对夹蝶阀性能特点

- 密封副间无任何摩擦：阀门的密封副采用独特的几何原理设计，在整个开关过程中蝶板密封圈与阀座之间没有任何摩擦。
- 防飞出阀杆：当阀杆与蝶板的连接一旦在使用过程中出现失效，阀杆不会冲出阀体伤害操作者。
- 耐高温性：整个阀门的内件结构中没有任何橡胶、塑料材质零件，阀门具有耐高温的性能。
- 轴承保护：高温型阀门中的轴承被预压缩的柔性石墨环保护，管道中的介质不能进入轴承，提高了阀门的抗卡滞能力。
- 扭矩关断特性：三偏心蝶阀靠扭矩实现关断，不会出现关闭过头现象(无需限位调整)。
- 零泄漏：阀门关闭时，多层次金属密封圈嵌入阀座孔内，产生很强的吻合力；阀门进行正向压力试验时，可实现零泄漏。

硬密封电动对夹蝶阀尺寸
