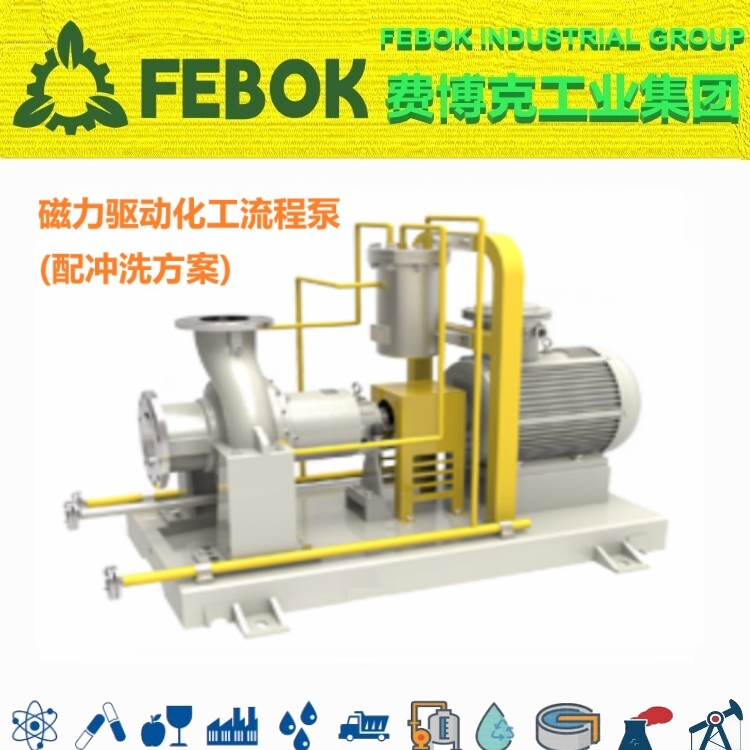

磁力驱动化工流程泵(配API610冲洗方案)

一、产品简介：

产品概述：

TCA/E系列无泄漏磁力驱动离心式化工流程泵，是FEBOK INDUSTRIAL GROUP 美国费博克工业集团技术研发的具有世界领先水平的高科技产品。应用磁力学原理，实现力矩的无接触传递，取消了传统离心泵的轴封装置（填料密封或机械密封），以静密封取代动密封而达到全密封、无泄漏的新型化工流程泵。消除工业泄漏、防止污染、确保环境净化的种化工工业环保设备，列入绿色化工装备。

泵的材质：304、316、904L、双相钢、钛合金，哈氏合金等。

制造标准：TCA/E 系列泵执行API685-2000 标准生产，TCA底脚支撑，TCE中心支撑。

产品的特点：

1.磁力传动装置的结构与性能国际领先地位：FEBOK INDUSTRIAL GROUP 美国费博克工业集团生产的磁力泵采用独特的密集型、聚磁式、拉磁路相耦合的磁力驱动装置，这种耦合结构与世界各个国家同类产品普遍采用的分散型、间隙式、相吸磁路相耦合的驱动装置相比，具有体积小、力矩大、涡流小、传动效率高、可靠性好（在磁路结构上，消除了滑脱可能）等优点，完全克服了他们的缺陷，居世界领先水平。

2.泵的效率普遍高于世界领先水平国家同类产品的5～10％，居世界领先水平：磁力驱动装置采用了高科技术进行了系列化的优化设计，并以特有的工艺和制造相结合，把影响磁力泵效率的各种损失降低到最低限度，从而使离心式磁力泵的效率与轴封式的效率基本相同。

3.自然磨损率低，无需维护的周期长：具有一套独特的磁力泵轴向力平衡系统，使得轴向力几乎为零，可使止推轴承端面与滑动轴承端面在泵长期运转中只产生很轻微的机械摩擦，因此自然磨损率低,故障率低,无需维护的周期长。

4.泵的振动、噪声均低于国外同类产品。

产品的用途：

可广泛适用于化工、石油化工、制药、印染等各领域的生产流程输送不含颗粒、比重不大于1.84 的清洁液体，特别适用于易燃、易爆、有毒、有害、有腐蚀性及贵重液态介质的输送。无泄漏磁力泵是理想的绿色化工装备，它将对化工、石油化工、制药和印染等产业的增产节支、消除污染、保护环境、安全生产和劳动保护等方面带来较高的经济效益和社会效益。TCA/E系列磁力驱动离心式化工流程泵是标准的无泄漏离心泵，可取代有轴封的离心泵和屏蔽电泵。

性能范围：设计压力：TCE为2.5Mpa，TCE为5.0Mpa；流量：5.5-2000m3/h；扬程：16-168m；功率：1.5-900kw ；

适用温度: TCE：-30～200℃；TCE:-30～350℃；

选装配件：温度监控装置，防空运转装置，泄漏监控装置；

注意事项: 当介质比重大于1.3mg/cm3时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶的介质。

型号意义TCE25-200

T企业代号

C磁力驱动型

E中心支撑

25出口口径65mm

160叶轮名义直径160mm

名称：TCE石油化工流程磁力泵/石油化工流程无泄漏磁力泵/ 石油化工流程无密封磁力泵/ API685磁力泵/无泄漏磁力泵/液氯磁力泵/液氯专用泵

输送介质：醇，苯，酚，脂，氯等中性或腐蚀性液体

适用行业：石油，化工，炼油，煤化工，医药，易燃，易爆，易挥发，高危行业

产品特点：无泄漏、设计有二次密封

结构形式：API685-2000标准、卧式、泵与电机联轴器连接

口径：50～400mm

流量：1.5～1400 m3/h

扬程：10～168m

转速：1450/2900r/min

工作温度：-20～+350℃

压力等级：2.5Mpa、4.0Mpa、10.0Mpa

功率：1.5～900KW

材料：304、316、904L、双相钢、钛合金，哈氏合金。

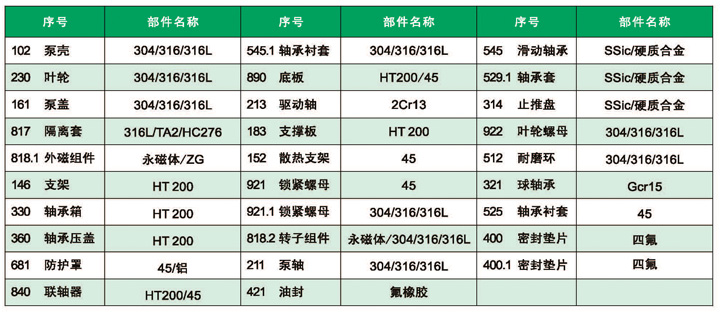

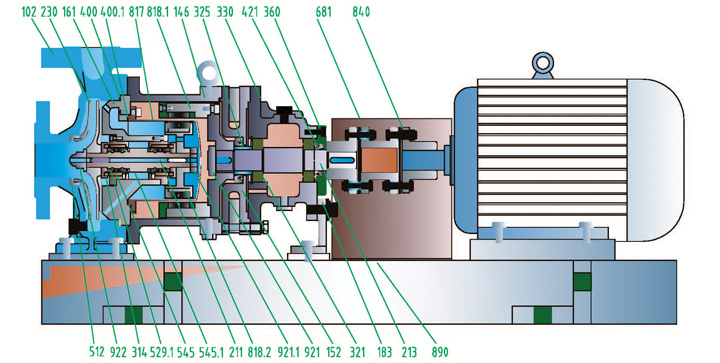

二、结构图：

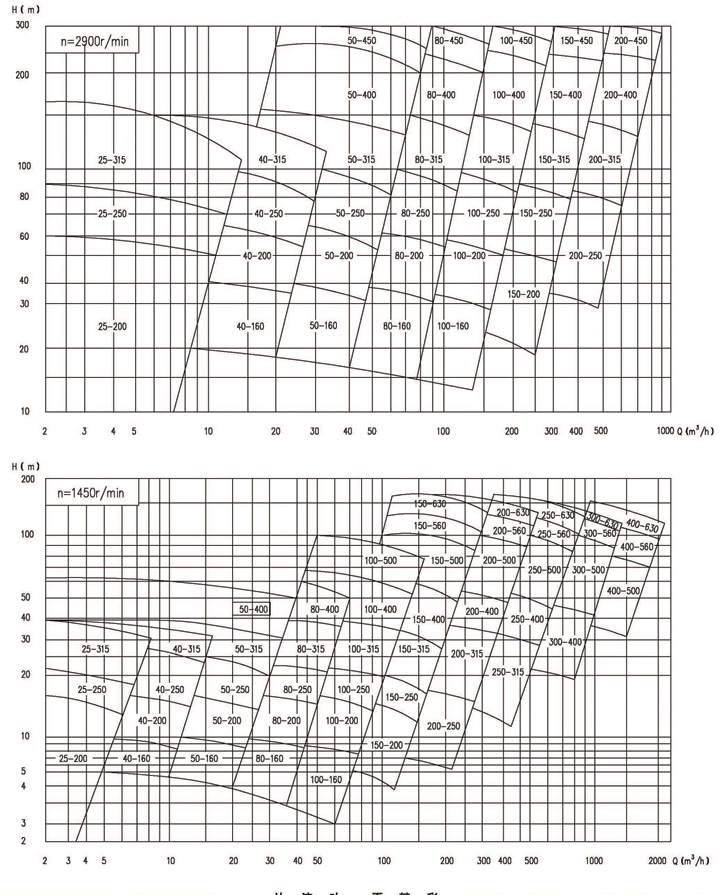

三、性能曲线图：

四、性能参数表：
