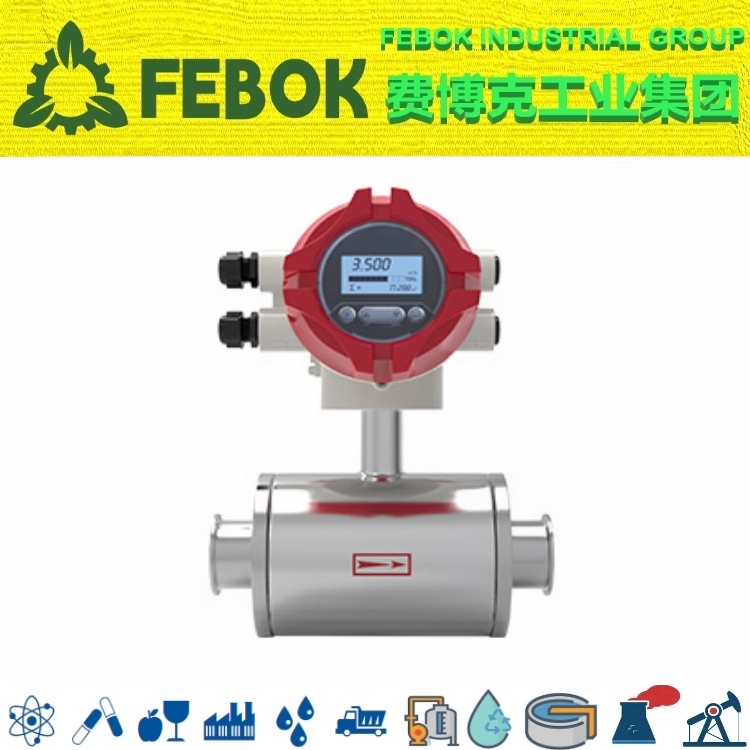

卫生型电磁流量计

产品概述

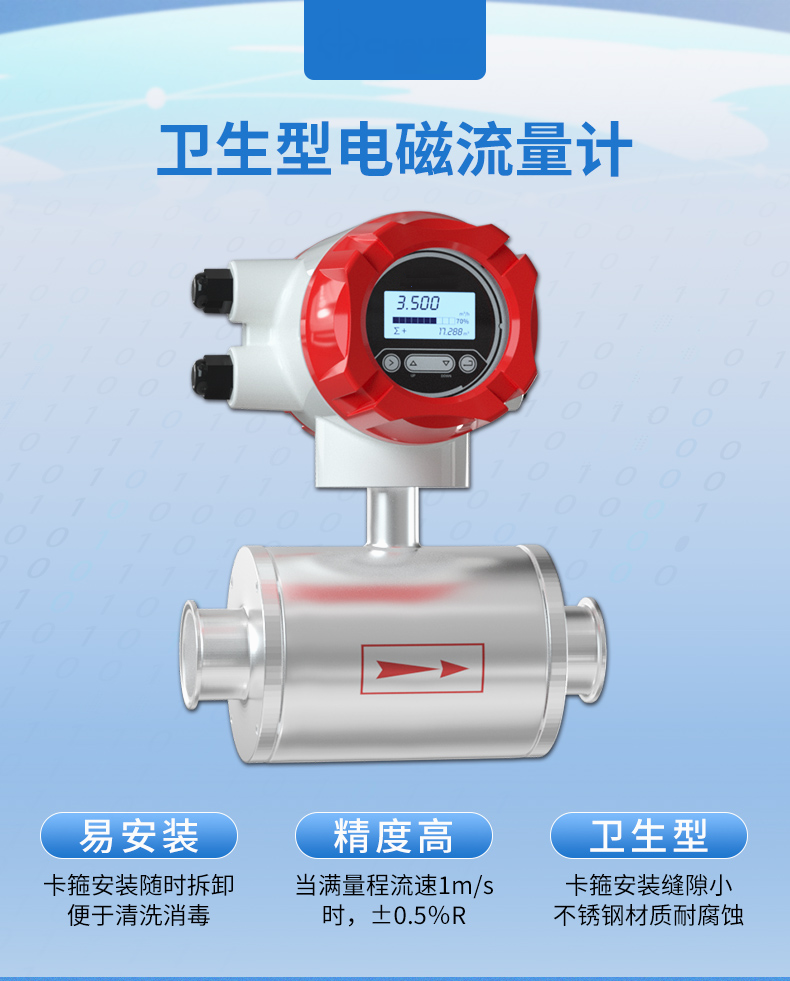

FEBOK INDUSTRIAL GROUP 美国费博克工业集团卫生型电磁流量计采用了新型的卫生型衬里材料和衬里工艺，符合食品行业的卫生要求，同时采用了不锈钢外壳及不锈钢卡箍连接，方便电磁流量计的快速拆卸、清洗，使电磁流量计在使用过程中不易被污染，且能有效防止测量流体残余物在测量管中的堆积，可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。

★采用新型的卫生型衬里材料，防止了测量介质残余物在测量管中的堆积。★测量管无阻碍活动部件、无压损、直管段要求较低。

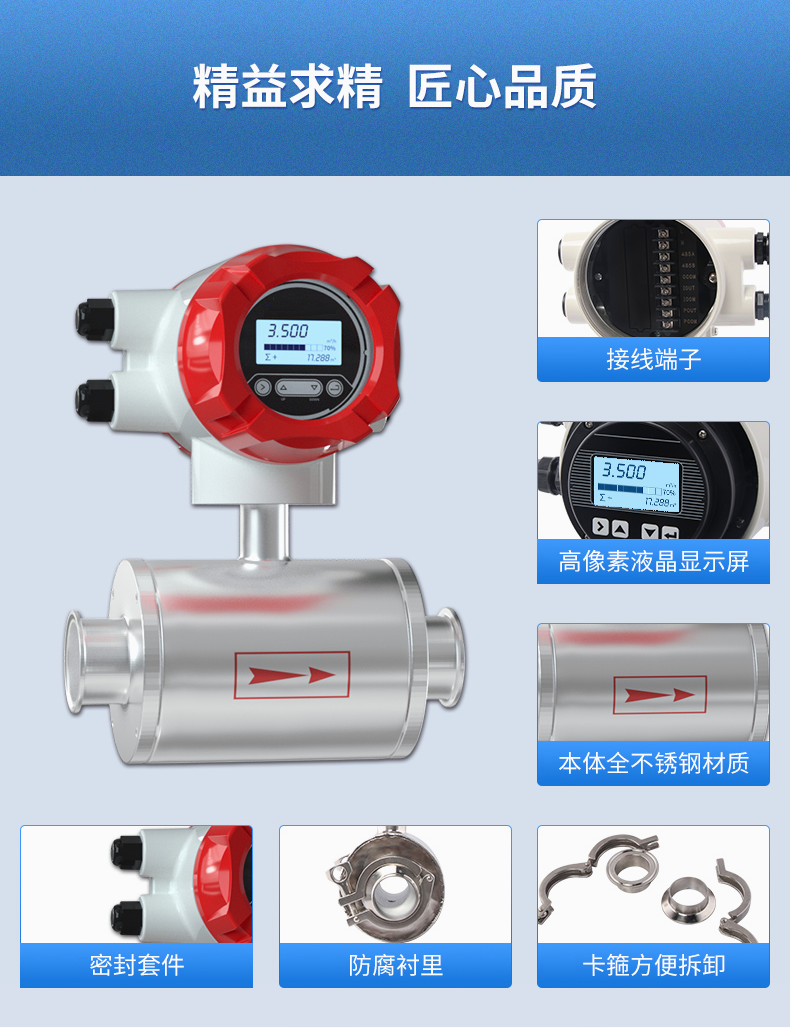

★传感器采用新—代专用优质衬里技术，并使用特殊的镜面抛光PFA衬里。★智能转换器可同时显示体积流量百分比、瞬时流量、累积流量等测量数据。★采用快速连接方案，电磁流量计便于拆卸、维护和清洗。

★智能转换器采用液晶背光LED显示器，即使在强光下或夜晚也能清晰读数。

★通过红外线触摸按键设定参数，在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。★转换器具有自诊断报警、空负载检测报警、流量上下限报警及两极流量值报警输出等功能。

产品特点

★高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

★具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

测量原理

电磁流量计是运用法拉弟电磁感应定律原理，即导电物体在磁场中作切割磁电线运动时，导体中产生感应电动势。

其感应电动势E为:E=KBdV流量Q为:Q=3600xV×S式中:K—仪表系数

B—磁感应强度(T)d—电极间距(m)

V—流体平均流速(m/s)S—导管内截面积(m2)

测显流量时，导电性液体以流速V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同—流量计S、B、d为常量，所以流量与感应电动势E(或流速V)的大小成正比。

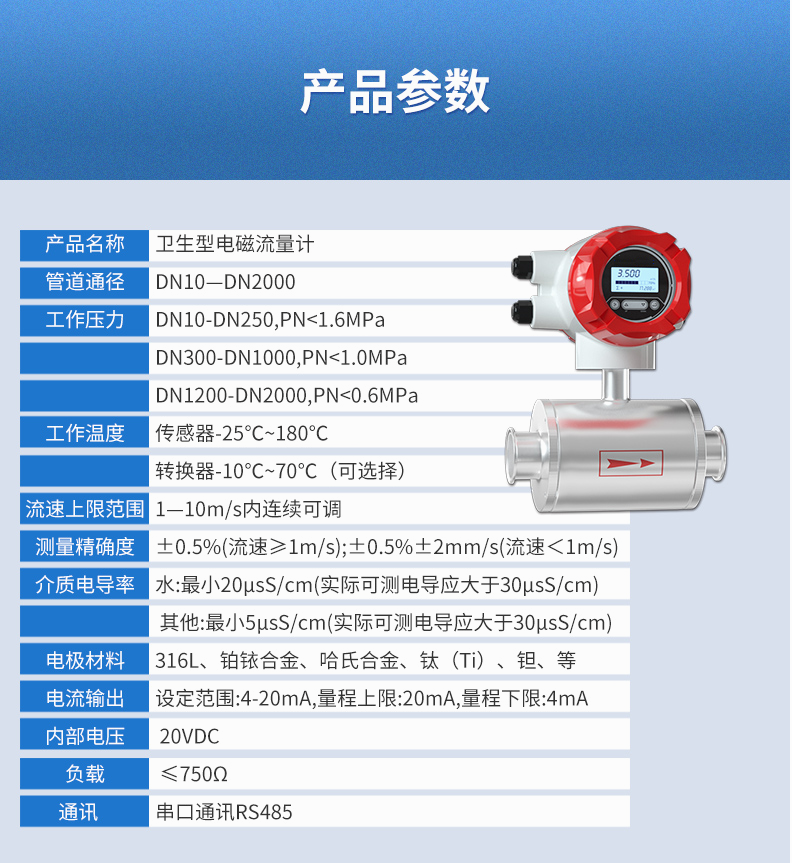

基本参数

公称通径:DN10-DN300mm

精确度:示值的±0.5%,可选示值的±0.3%或±0.2%

介质温度:分体型-10℃~+180C;一体型-10°℃~ +80°C环境温度:-25℃~+60°℃

介质电导率:大于20us/cm衬里:PTFA

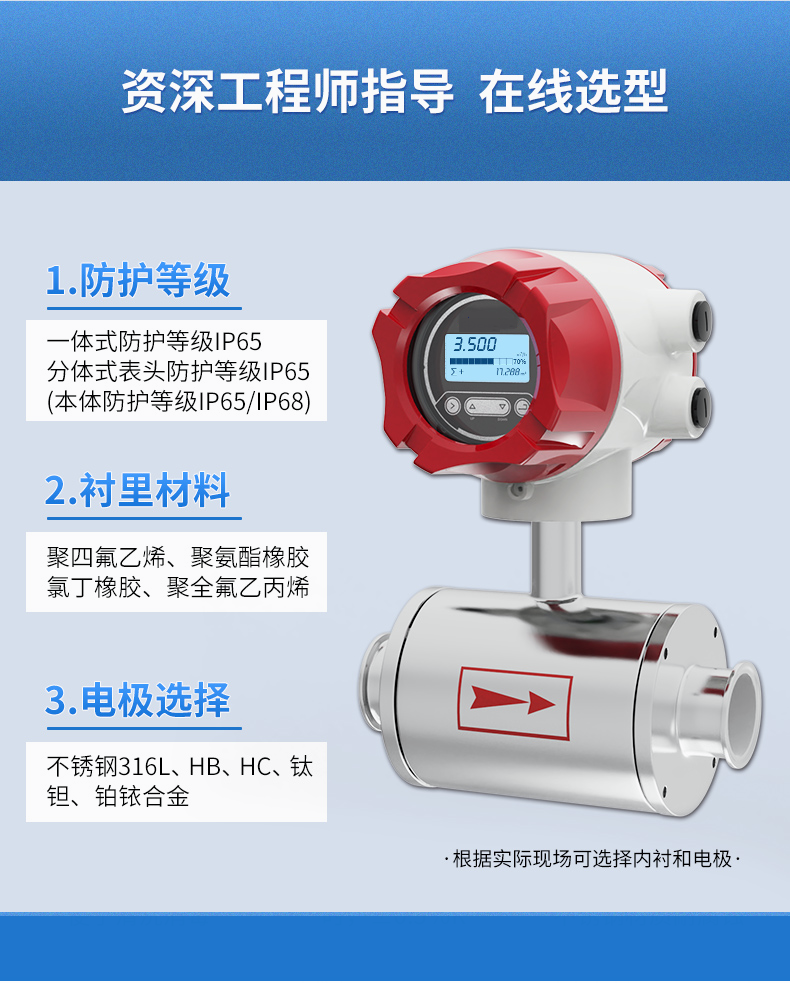

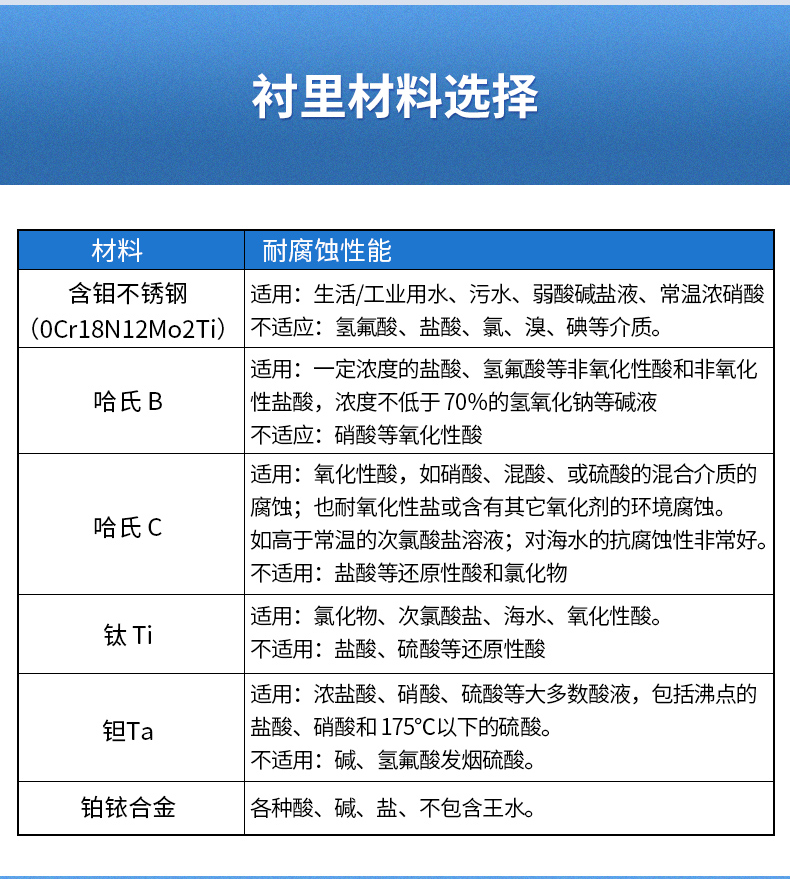

电极材料:含钼不锈钢、哈氏合金B、哈氏合金C、钛、钮、铂、依合金电极形式:三电极结构、刮刀电极结构、可拆卸电极结构

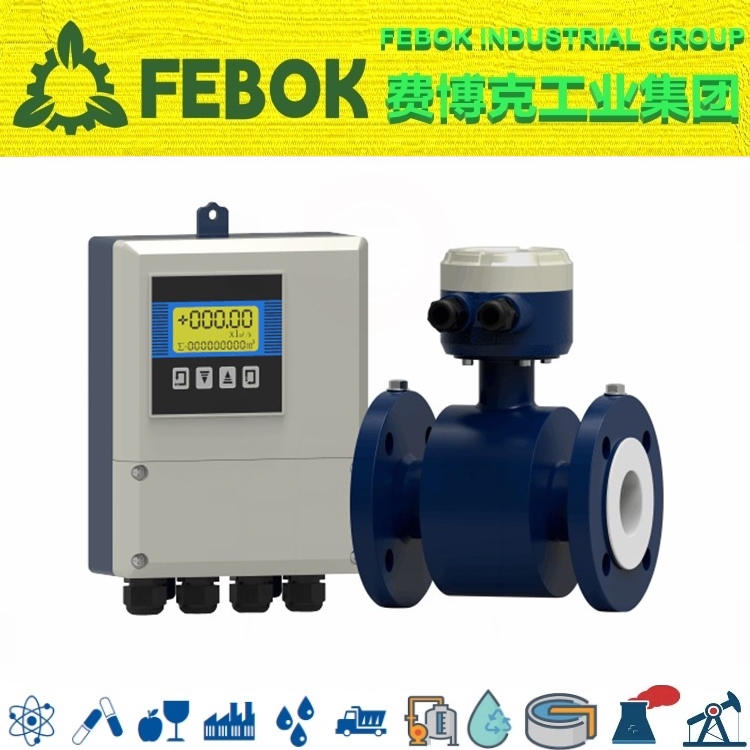

安装:—体型、分体型

外壳防护等级:传感器IP65、IP68可选(IP65∶尘密、防喷水IP68:尘密、可长期工作在水下。）转换器IP67 (IP67∶尘密、可短时间浸水)防爆标志:防爆型传感器的防爆等级为ExmllT4、ExmdllBT4
