标准孔板流量计

产品概述

/ product introduction

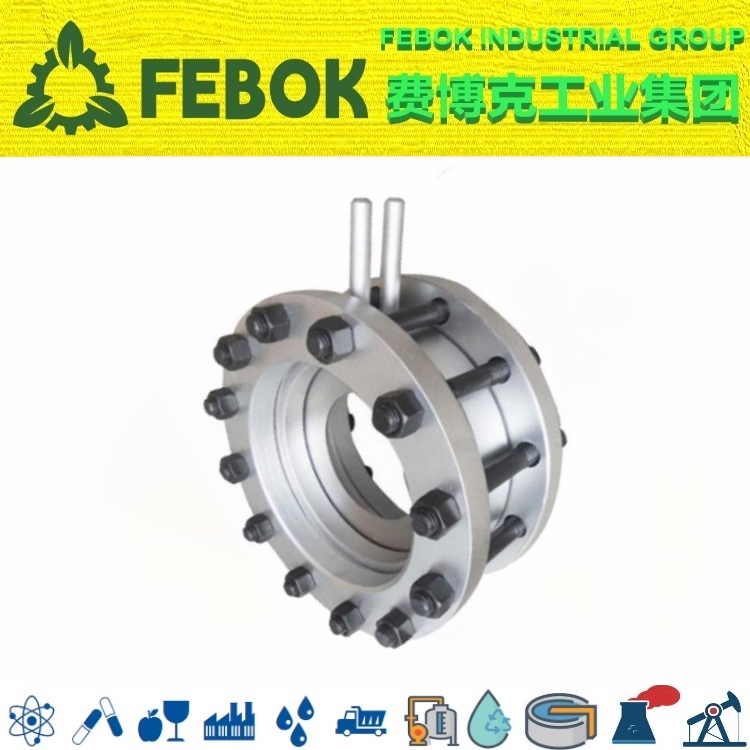

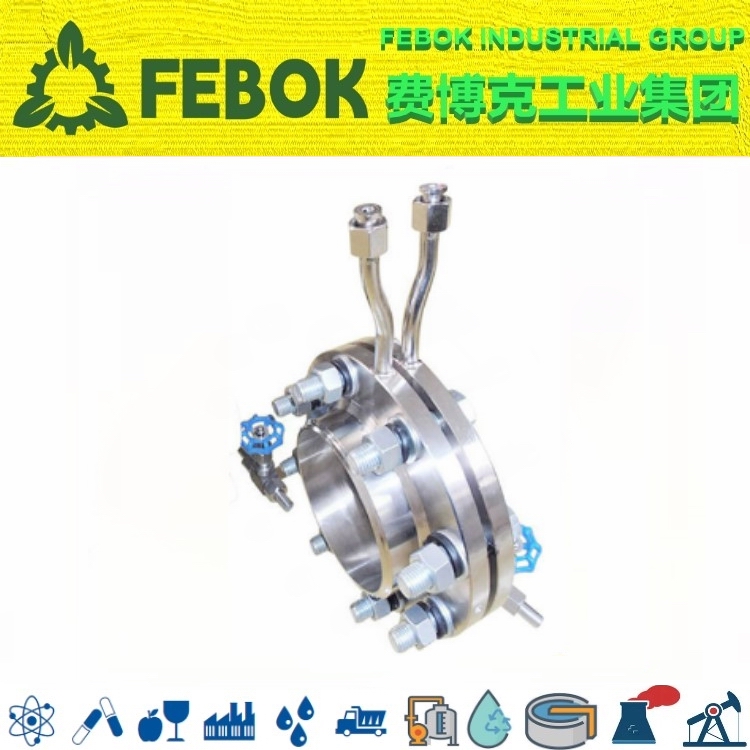

标准孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。具有功能强，结构紧凑，操作简单，使用方便等特点。

产品简介

/ product introduction

1、产品简介
标准孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。具有功能强，结构紧凑，操作简单，使用方便等特点。
2、工作原理

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以标准孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

产品特点

/ product characteristic

●结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉；

●孔板流量计计算采用成熟标准与加工；

●采用进口单晶硅智能差压传感器；

●配有多种通讯接口；

●应用范围广，全部单相流皆可测量，部分混相流亦可应用；

●标准型节流装置无须实流校准，即可投用；

●一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器；

●高精度，完善的自诊断功能；

●孔板流量计其量程可自编程调整；

●可同时显示累计流量、瞬时流量、压力、温度；

●具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。

技术参数

/ technical parameters

节流件名称			适用管道	适用直径比B（d/D）	应用特点	流出系数不确定度Ec%	设计标准
			（DN mm）
			50－500	0.2－0.75	适用于清洁介质其中GD结构适合高温高压条件下流量的测量	0.6－0.75%	ISO5167
		环室式	50－500	0.2－0.75			GB/T2624－93
角接取压标准孔板		夹紧环式	50－500	0.2－0.75	易于清除污物，可用于不太清洁流体流量的测量
		斜钻孔式	450－1000（3000）	0.2－0.75
法兰取压标准孔板			50－1000	0.2－0.75	易于清除污物，适用于各种介质	0.6－0.75%	ISO5167
径距取压标准孔板			50－1000	0.2－0.75			GB/T2624－93
角接取压标准喷嘴			50－500	0.3－0.8	压损小，寿命长，尤其适用于蒸汽流量测量	0.8－1.2%	ISO5167
（ISA1932喷嘴）							GB/T2624－93
			50－630	0.2－0.8	压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量	2.00%	ISO5167
长径喷嘴							GB/T2624－93
	机械加工式		100－800	0.2－0.8	压力损失小，所需直管段小于孔板、喷嘴	1.00%	ISO5167
经典文丘利管	粗焊铁板式		200－1200（2000）	0.4－0.7		1.50%	GB/T2624－93
			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167
文丘利喷嘴							GB/T2624－93
1/4圆孔板			25－150	0.245－0.6	适用于低雷诺数	2.0－2.5%	DIN BS
锥形入口孔板			25－250	0.1－0.316	同上	2.00%	BS
圆缺孔板			50－1500	0.32－0.8	适用于赃污，有气泡析出或含有固体微粒的流体测量。	1.50%	DIN
偏心孔板			100－1000	0.46－0.84		1－2%	ASME
小孔板			12.5－40	0.2－0.75	适用于小管道流量测量	0.75%	ASME
透镜式孔板			12.5－150	0.2－0.75	适用于高压常温小管道流量测量	0.6－0.75%	ISO5167ASME
端头孔板			大于等于15	0.2－0.62		1.5－2.0%
双重孔板			25－400	0.2－0.8	适用于大流量测量
限流孔板

名称	型号	取压方式	公称管径（mm）	公称压力（MPa）	执行标准（结构）
	LGB	角接（环室取压）	50～400	小于10	GB2624　K07（兰化）DG
	LGB-Z	角接（钻孔取压）	400～2000	小于1.6	GB2624　K07（兰化）DG
	LGB	环室（八槽）	50～400	小于32	流量测量手册
	LGB	环室（无法兰焊接式）	50～275	小于28.22	流量测量手册DG0711～0718
	LGB-F	法兰取压	50～800	小于2.5	GB2624　K06（兰化）
	LGB-F	法兰取压	50～400	4.0～40	GB2624　K06（兰化）石化
标准孔板	LGB-J	径距取压	50～760	小于10	GB2624
	LGP	角接（环室取压）	50～400	小于10	GB2624
	LGP-Z	角接（钻孔取压）	400～500	小于1.6	流量测量手册
	LGP	环室（八槽）	50～300	小于32	流量测量手册
	LGP	环室（高压透镜垫式）	15～150	小于32	流量测量手册
标准喷咀	LGP	环室（无法兰焊接式）	175～350	小于17.36	DG　0702～0710
长径喷咀	LGC-J	径距取压	50～630	小于16	GB2624
1/4圆孔板	LGH	角接取压	50～260	小于10	GB2624
1/4圆孔板	LGH-F	法兰取压	50～200	小于6.4	流量测量手册
文丘里喷咀	LGL	角接取压	65～500	小于2.5
文丘里管	LGW	特殊取压	50～1200	小于2.5
双文丘里管	LGW-S	特殊取压	小于1000	小于0.6
小管径孔板	LGX	角接取压	12～40	小于6.4	K07（兰化）
小管径孔板	LGX-F	法兰取压	12～40	小于6.4	企业标准
高压透镜垫	LGT	角接取压	50～150	小于32	流量测量手册
	LGQ	角接（环室取压）	100～400	小于1.6
圆缺孔板	LGQ-Z	角接（钻孔取压）	400～1000	小于1.6
	LGQ-F	法兰取压	100～350	小于6.4
双重孔板	LGS	角接取压	100～400	小于6.4
偏心孔板	LGN	角接取压	100～1000	小于6.4
限流孔板	LG-XL		10～300	小于6.4	企业标准
锥形入口孔板	LGR	角接取压	25～1000	小于10	GB2624
机翼测风装置	LJY	特殊取压	少于1000	小于0.6	企业标准

产品选型

/ product selection

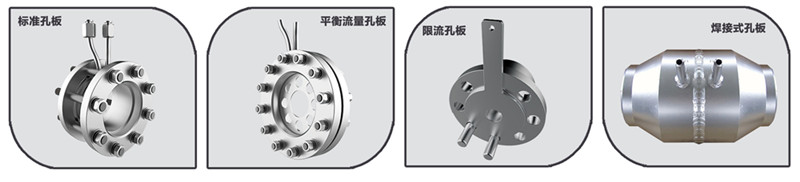

1、产品分类及结构示意图

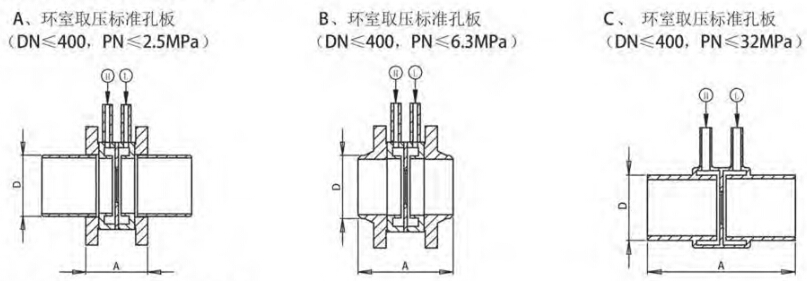

①环室取压标准孔板结构示意图

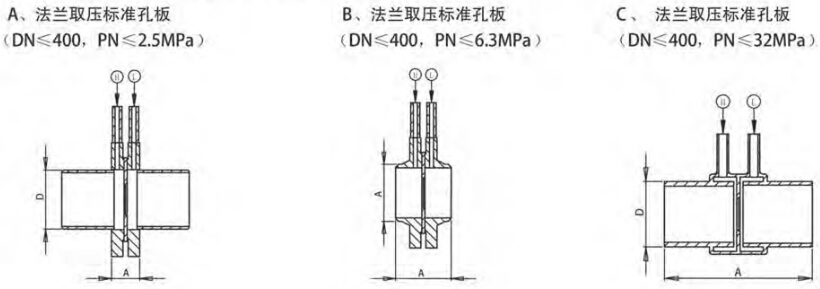

②法兰取压标准孔板结构示意图

2、选型表

型号	说明
AL-LG	孔板流量计
	代号	按其结构特征的两大基本分类
	K	孔板流量计
	P	喷嘴等
		代号	公称压力（105Pa）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		200	200
			代号	口径(mm)
			15～1200	15～1200mm
				代号	按其结构形式细分
				H	标准孔板(环室)
				Y	标准孔板(法兰)
				K	标准孔板(钻孔)
				I	ISA 1932喷嘴
				L	长径喷嘴
				W	文丘利喷嘴
				G	经典文丘利管
				S	双重孔板
				Q	圆缺孔板
				Z	锥形入口孔板
				R	1/4圆孔板
				P	偏心孔板
				N	整体(内藏)孔板
				X	楔形孔板
				T	不在上述之列的特殊节流装置
					代号	介质
					1	液体
					2	气体
					3	蒸汽
					4	高温液体
						代号	补偿形式
						N	不带压力、温度补偿
						P	带压力补偿输出
						T	带温度补偿输出
						Q	带压力、温度补偿输出
							代号	变送器差压量程范围
							0	微差压量程
							1	低差压量程
							2	中差压量程
							3	高差压量程
								代号	是否带现场显示
								W	节流装置传感器
								X	智能节流装置（流量计）
								代号	供电方式
								0	外接24VDC供电
								1	3.6V电池供电
