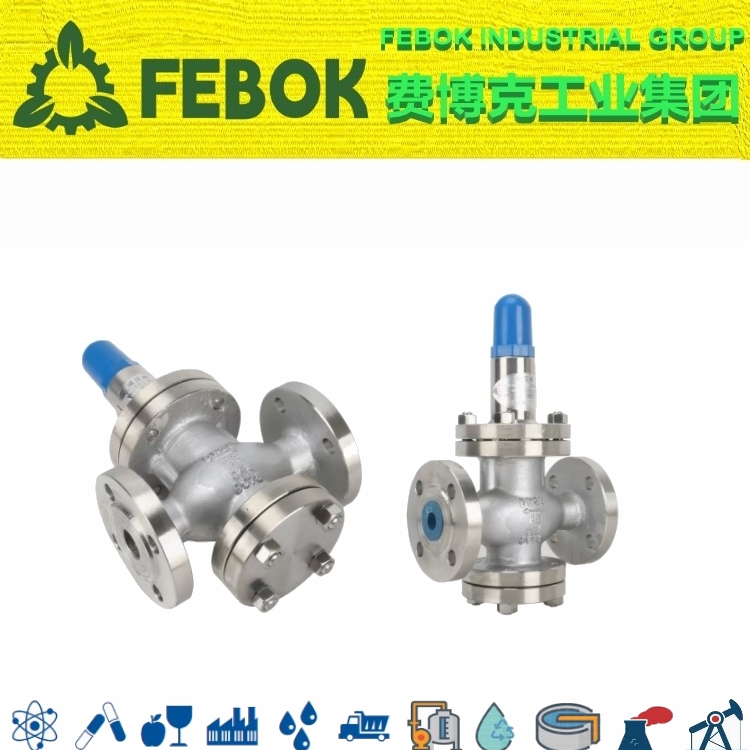

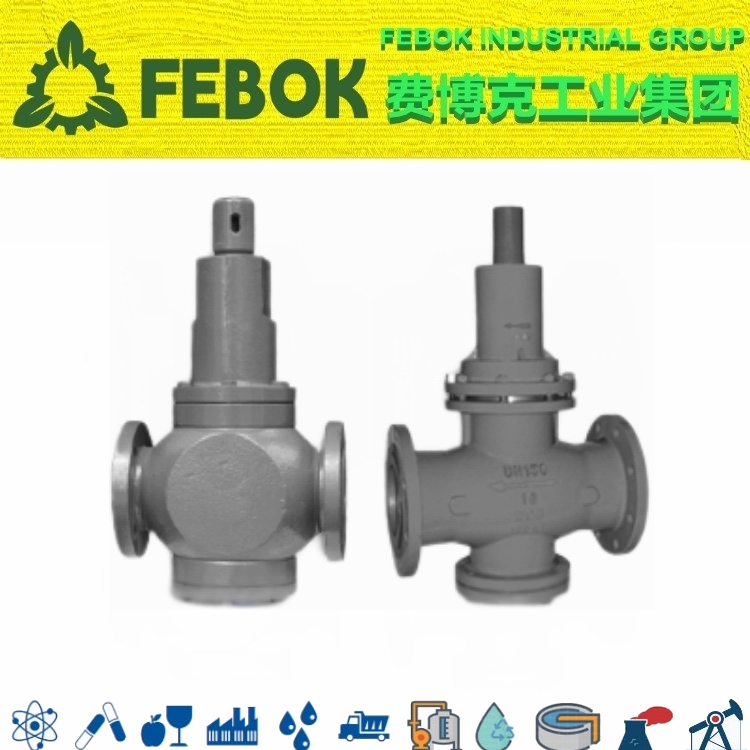

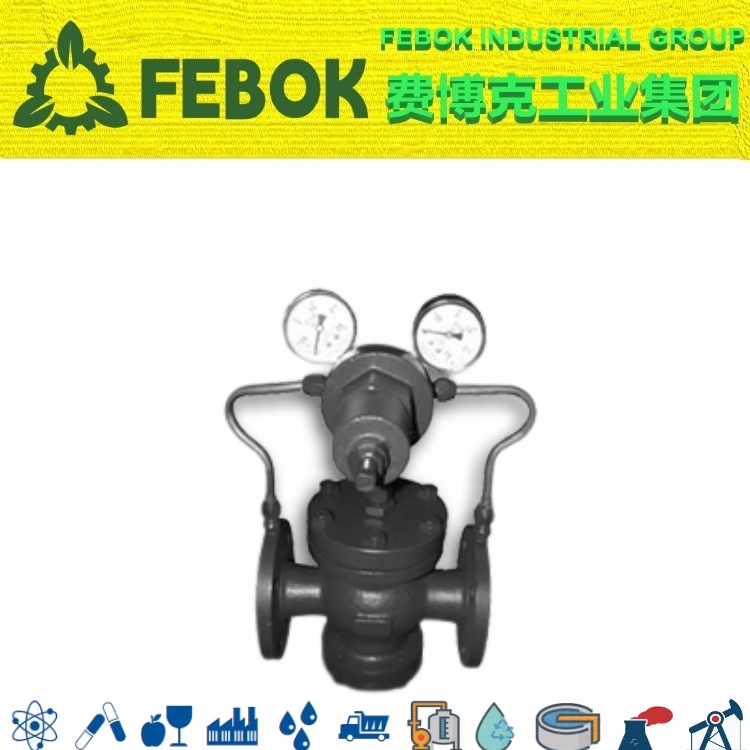

先导活塞式气体减压阀概述

YK43F,X气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成；主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成，导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。阀门通过启闭件的节流，将进口压力降至某一需要的出口压力，并借助介质本身的能量，使阀后压力自动满足预订要求，适应工况的要求。本阀进口压力与出口压力之差必须≥0.2MPa。

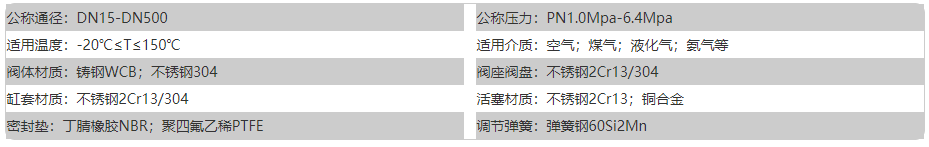

先导活塞式气体减压阀参数

结构说明：本阀由主阀和导阀两部分组成，主阀体下部有下盖、主阀弹簧、主阀瓣，主阀瓣由主阀弹簧支撑，使主阀处十密封状态。主阀体上部有活寒。布缸套等∶当活塞受介后压力后。靠缸套导向推动主阀瓣，使阀门开启;导阀体内有导阀弹簧、导阀瓣，膜片等，导阀弹簧支撑导阀瓣，使导阀处于密封状态;导阀上盖内有调节弹簧、调节螺栓，便于调节所需的工作压力。
作用原理：本阀出厂时，主阀与导阀是关闭的，使用时，顺时针方向旋转调节螺栓、顶开导阀瓣，介质由"a"道通入导阀腔进入"S"道，靠介质压力推动活塞，使主阀瓣开启，介质流向阀后，同时由"B"道进入膜片下腔。当阀后压力超过调定压力时，推动膜片压缩调节弹簧，导阀渐渐关闭，流入活塞上部介质减少，活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭、A腔流向B腔介质较少，阀后压力下降，阀后压力的微小变化，影响膜片和调节弹簧的平衡使膜片上下移动，推动导阀和活塞工作、使主阀上下移动控制介质流量，所以阀后压力保持稳定。

先导活塞式气体减压阀流量系数

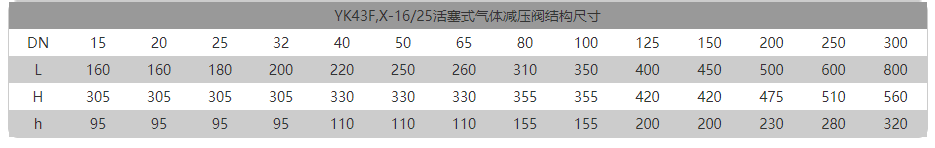

先导活塞式气体减压阀尺寸
