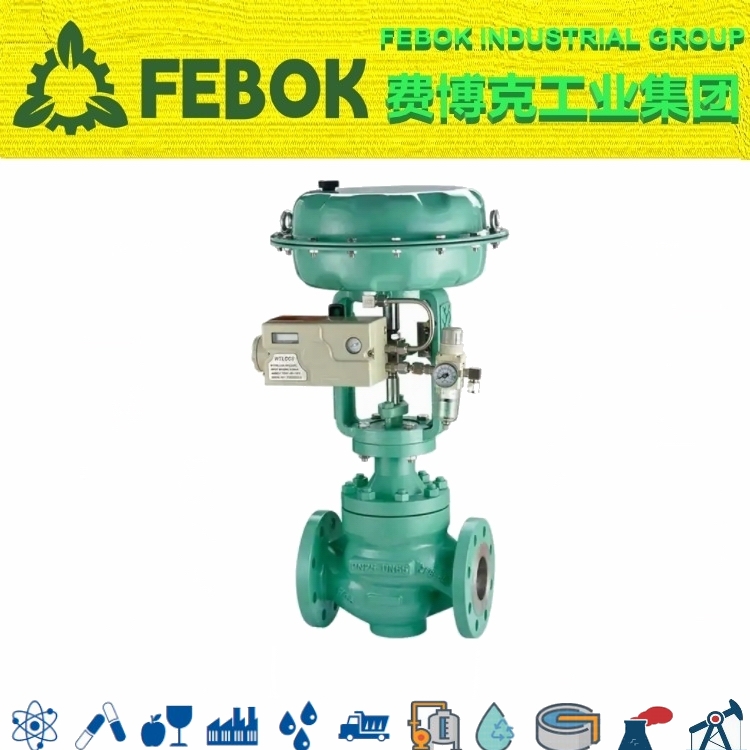

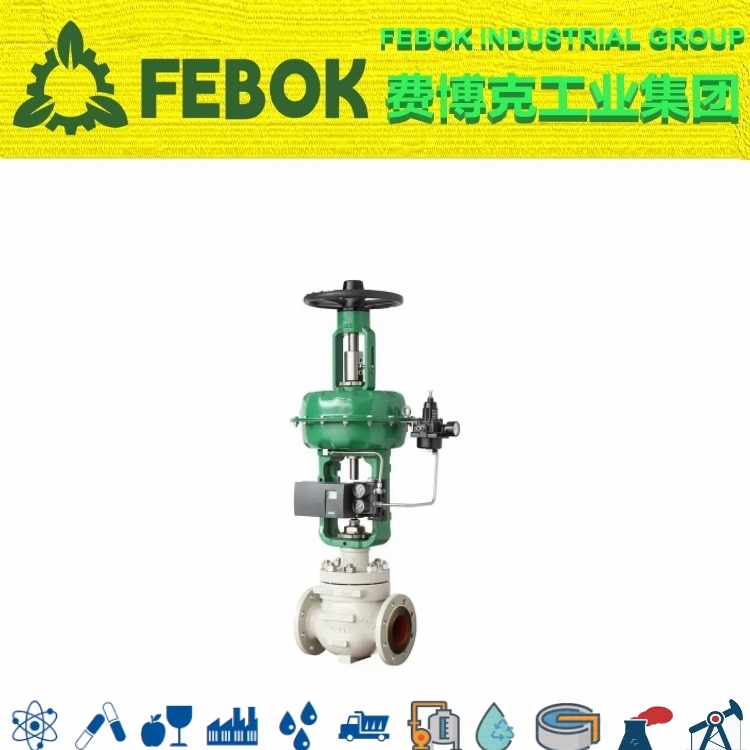

气动薄膜角形调节阀产品概述

气动调节阀又称直行程气动控制阀，是以压缩空气作为动力源，以气动薄膜执行器为驱动机构，结合阀门定位器接收来自PLC或控制仪表输出的信号，实现自动控制调节阀开度，精准的调节介质流量、压力、温度参数的给定值。ZMAS/ZMBS型气动薄膜角形单座调节阀是一种顶导向结构的调节阀，阀体结构紧凑，流路通畅，压降损失小，流量大。阀芯导向面积大，抗震性好，调节阀配用多弹簧式薄膜执行机构，其结构紧凑，输出力大，该阀广泛适用于允许泄漏量小阀前后压差不大场合，控制高粘度介质及含有颗粒的流体和泥浆，闪蒸流体等，可避免结焦、堵塞，便于自净与清洗。PN220、PN320公称压力角形高压调节阀专为易产生气蚀高压系统设计的一种特殊阀门。

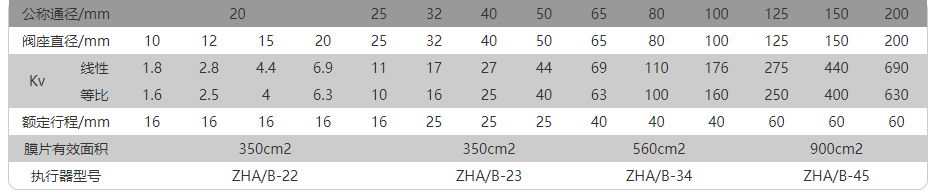

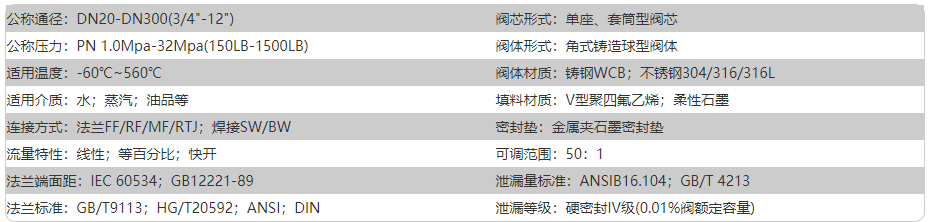

气动薄膜角形调节阀技术参数

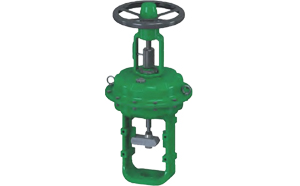

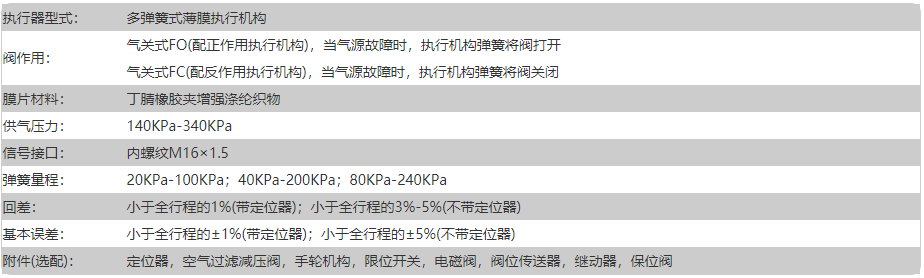

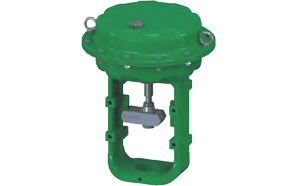

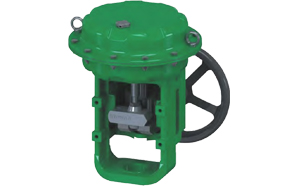

气动执行机构，为多弹簧薄膜式执行机构，具有重量轻、体积小、输出力稳定等特点。气源通过作用在执行器内部的膜片，克服弹簧的反作用力做上下直线运动。在无气源压力时，压缩弹簧反弹释放压力推动执行器的推轴往上或者往下运动。该系列执行机构按作用方式不同可分为正作用与反作用两种类型。薄膜式气动执行器可选配侧装手轮或顶装手轮，在现场断气源之后，用户可以通过摇动手轮，来实现阀门的开启或者关闭。

气动薄膜角形调节阀阀盖形式

- 标准型阀盖：为常温上阀盖，阀盖材质与阀体材质完全一样，起到封闭阀体和连接执行机构的作用；工作温度∶-30℃~260℃。
- 高温型阀盖
：通过散热片增大阀盖与周围空气的接触面积，起到散热作用。有效保护填料及执行机构；工作温度∶
-45℃~530℃
。
- 低温伸长型阀盖：适用于低温状态下的介质(如液氧、液氮)，该类型上阀盖能有效保护填料和执行机构；工作温度∶-196℃~45℃。
- 金属波纹管密封阀盖：阀盖内装有不锈钢波纹管组件，将介质与外界隔绝，并能保证阀杆作上下移动；此外在上阀盖里面仍有标准填料函，确保不会因介质外漏而造成浪费或引起环境污染；工作温度∶-60℃-530℃。

气动薄膜角形调节阀流量特性

调节阀的流量特性是在阀两端压差不变的情况下，不可压缩流体通过调节阀的流量与开度之间的关系，这种流量特性叫做固有流量特性。典型的固有流量特性有线性特性和等百分特性。实际上，调节阀控制工艺介质时，开度的变化阀上压差也是相应变化的。在这种情况下，调节阀的开度与流量之间的特性曲线就会偏离固有流量特性曲线，我们把这种流量特性叫做实际的流量特性。
- 快开流量特性：用于开关控制系统,要求开度较小时就有较大的流量,随开度的增加,流量很快就达到最大，此后再增加开度，流量的变化很小。
- 线性流量特性：指调节阀的流量与开度成直线比例关系。通常用于压差变化小，几乎恒定，或阀门上的压力降成为系统的主要压力降时。
- 等百分比流量特性：指行程变化所引起的流量变化率与此点原来的流量成正比关系。通常用于要求较大的可调范围，或整个系统的压力损失大大高于阀门的力损失，或开度变化、阀上压差变化相对较大。

气动薄膜角形调节阀构造原理

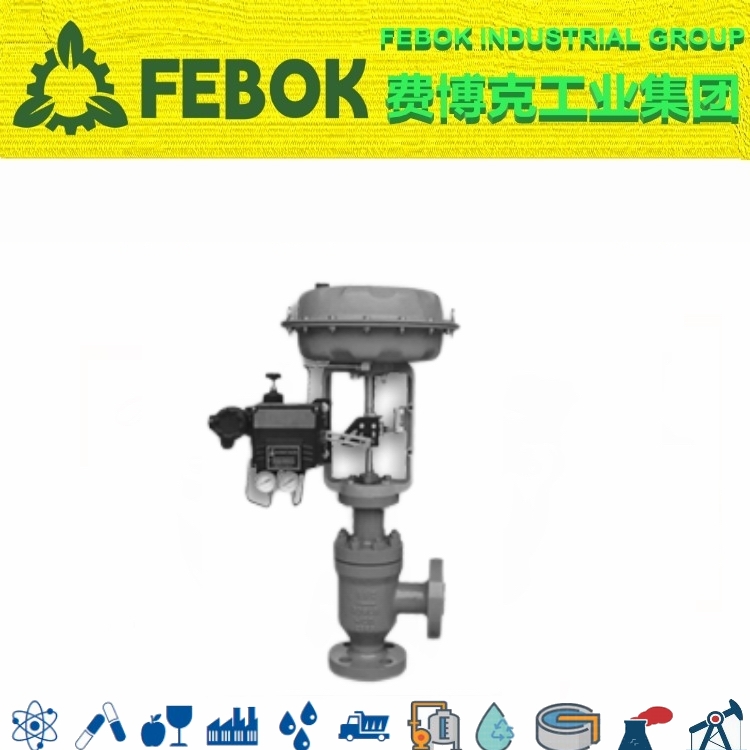

单座角型调节阀采用顶部导向结构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，适用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般适用于底进侧出的场合，因为这样可使调节有较好的稳定性。

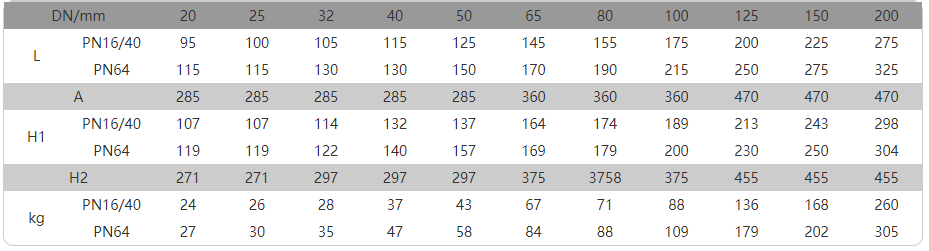

气动薄膜角形调节阀尺寸结构
