电动单座调节阀产品概述

调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。ZDLP型电动单座调节阀采用顶导向结构，阀体结构紧凑，流体通道呈S型六线，压降损失小，流通量大，可调范围广，流量特性精度高。阀芯导向部分的导向面积大，具有抗震性能强的特点，调节阀配用接收ON-OFF或4-20mADC或1-5VDC的直流信号进行比例动作的小型、坚固、高精度的执行机构，更适用于要求可靠性及关闭性能高的高温、低温及高压场合下使用。笼式单座调节阀，采用流体压力不平衡型阀芯结构，特殊的单座阀芯与笼式顶部导向的阀内件组合结构，使其具备单座调节阀的特点外，同时兼有套筒调节阀的动态稳定性，笼式导向套还起到了抗冲刷、防空化到作用；快卸式到阀内件组合，十分便利于阀内件到更新。适用于小规格、高压差、高温等苛刻工况，尤其适合于各类浆料、聚合物、及高温介质。

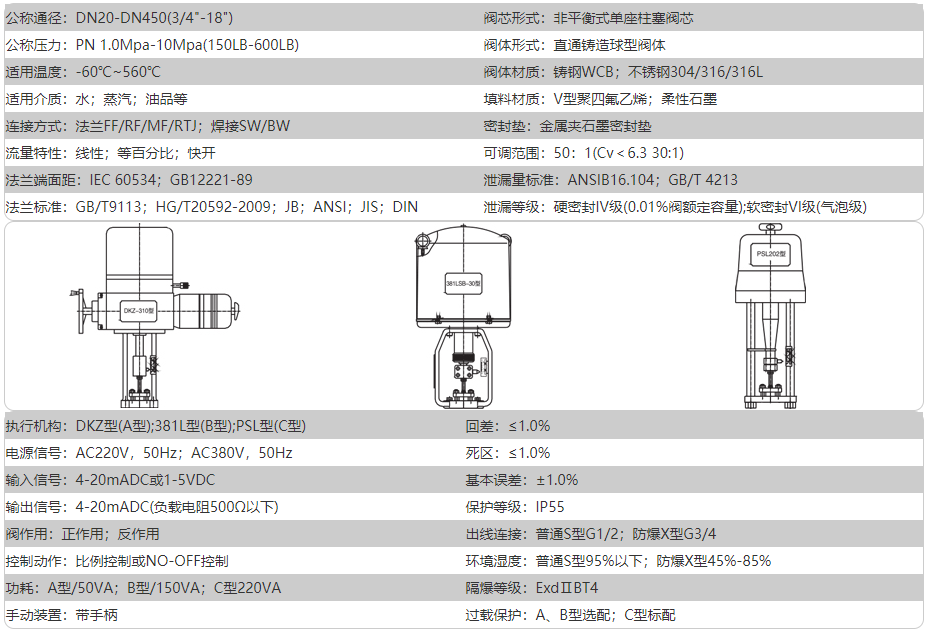

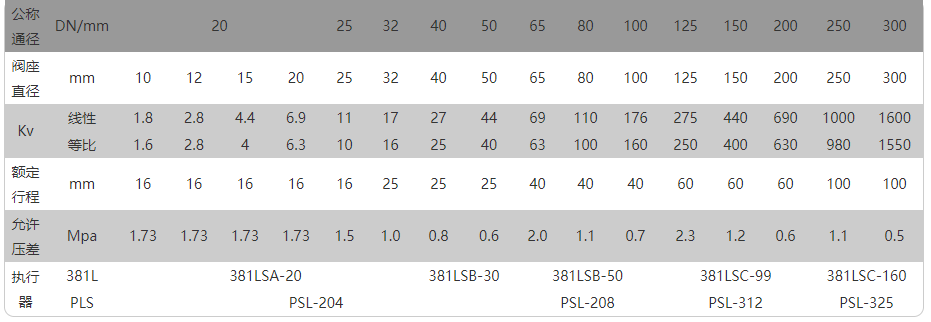

电动单座调节阀技术参数

电动单座调节阀阀盖形式

- 标准型阀盖：为常温上阀盖，阀盖材质与阀体材质完全一样，起到封闭阀体和连接执行机构的作用；工作温度∶-30℃~260℃。
- 高温型阀盖
：通过散热片增大阀盖与周围空气的接触面积，起到散热作用。有效保护填料及执行机构；工作温度∶
-45℃~530℃
。
- 低温伸长型阀盖：适用于低温状态下的介质(如液氧、液氮)，该类型上阀盖能有效保护填料和执行机构；工作温度∶-196℃~45℃。
- 金属波纹管密封阀盖：阀盖内装有不锈钢波纹管组件，将介质与外界隔绝，并能保证阀杆作上下移动；此外在上阀盖里面仍有标准填料函，确保不会因介质外漏而造成浪费或引起环境污染；工作温度∶-60℃-530℃。

电动单座调节阀流量特性

调节阀的流量特性是在阀两端压差不变的情况下，不可压缩流体通过调节阀的流量与开度之间的关系，这种流量特性叫做固有流量特性。典型的固有流量特性有线性特性和等百分特性。实际上，调节阀控制工艺介质时，开度的变化阀上压差也是相应变化的。在这种情况下，调节阀的开度与流量之间的特性曲线就会偏离固有流量特性曲线，我们把这种流量特性叫做实际的流量特性。
- 快开流量特性：用于开关控制系统,要求开度较小时就有较大的流量,随开度的增加,流量很快就达到最大，此后再增加开度，流量的变化很小。
- 线性流量特性：指调节阀的流量与开度成直线比例关系。通常用于压差变化小，几乎恒定，或阀门上的压力降成为系统的主要压力降时。
- 等百分比流量特性：指行程变化所引起的流量变化率与此点原来的流量成正比关系。通常用于要求较大的可调范围，或整个系统的压力损失大大高于阀门的力损失，或开度变化、阀上压差变化相对较大。

电动单座调节阀构造原理

单座调节阀，采用顶部导向不平衡式结构，高强度、重载荷、S型流道、压降损失小、流量系数大、可调范围广、流量特性精度高。该类型调节阀适用于工况压差较小的场合，关闭严密，适用于对介质流量或者压力的调节。阀笼采用压紧阀座设计，解决了传统的螺纹拧入式阀座拆卸困难，泄漏量大等问题。采用流开式设计，介质趋向于阀门开启的方向，小开度可控性好，流量特性畸变小。根据工况要求可选择降噪音、抗气蚀的特殊阀笼。

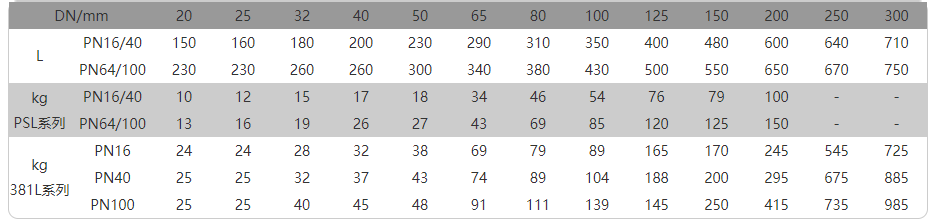

电动单座调节阀尺寸结构
