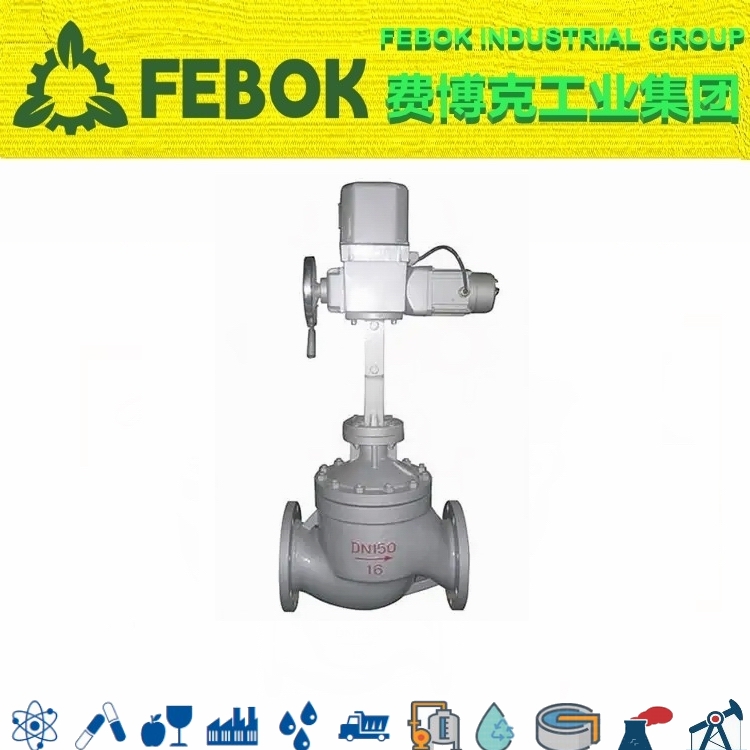

电动三通合流/分流调节阀产品概述

调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。ZDLQ电动三通合流调节阀/ZDLX电动三通分流调节阀主要用于将一股进口流体分成二股出口流体或者把二股进口流体合成一股出口流体。三通阀分为(ZDLQ)合流调节阀，(ZDLX)分流调节阀，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛应用，实现对压力、温度、流量、液位等参数的调节，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，稳定性好、不易产生震动、噪音低、允许使用压差大等特点。公称通径和压差较小时合流阀也可以作为分流阀用，但阀门尺寸大(＞DN100时)，压差高的场合不能互换使用。

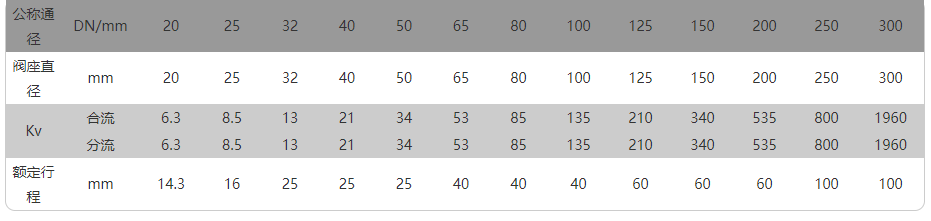

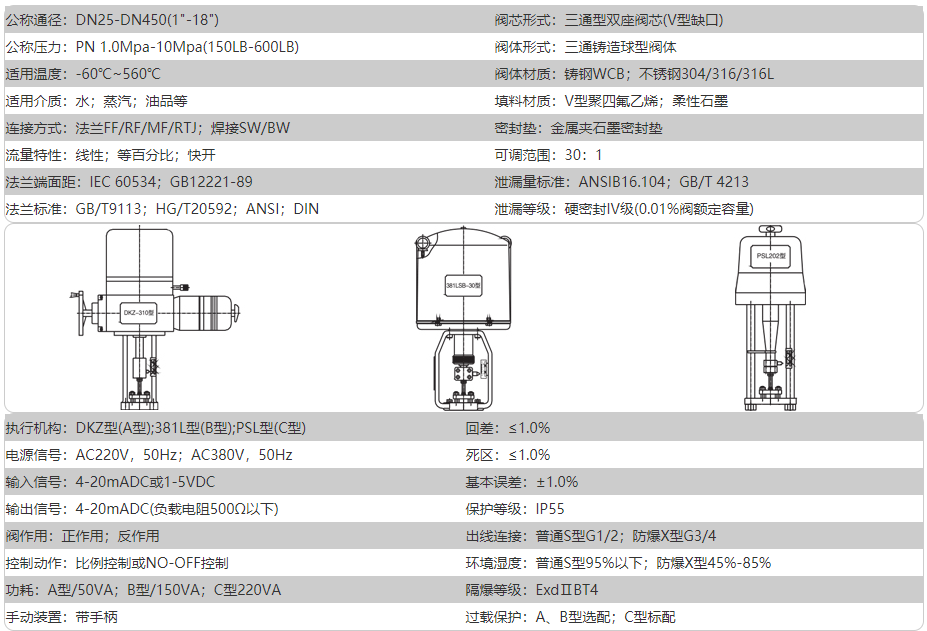

电动三通合流/分流调节阀技术参数

电动三通合流/分流调节阀阀盖形式

- 标准型阀盖：为常温上阀盖，阀盖材质与阀体材质完全一样，起到封闭阀体和连接执行机构的作用；工作温度∶-30℃~260℃。
- 高温型阀盖
：通过散热片增大阀盖与周围空气的接触面积，起到散热作用。有效保护填料及执行机构；工作温度∶
-45℃~530℃
。
- 低温伸长型阀盖：适用于低温状态下的介质(如液氧、液氮)，该类型上阀盖能有效保护填料和执行机构；工作温度∶-196℃~45℃。
- 金属波纹管密封阀盖：阀盖内装有不锈钢波纹管组件，将介质与外界隔绝，并能保证阀杆作上下移动；此外在上阀盖里面仍有标准填料函，确保不会因介质外漏而造成浪费或引起环境污染；工作温度∶-60℃-530℃。

电动三通合流/分流调节阀流量特性

调节阀的流量特性是在阀两端压差不变的情况下，不可压缩流体通过调节阀的流量与开度之间的关系，这种流量特性叫做固有流量特性。典型的固有流量特性有线性特性和等百分特性。实际上，调节阀控制工艺介质时，开度的变化阀上压差也是相应变化的。在这种情况下，调节阀的开度与流量之间的特性曲线就会偏离固有流量特性曲线，我们把这种流量特性叫做实际的流量特性。
- 快开流量特性：用于开关控制系统,要求开度较小时就有较大的流量,随开度的增加,流量很快就达到最大，此后再增加开度，流量的变化很小。
- 线性流量特性：指调节阀的流量与开度成直线比例关系。通常用于压差变化小，几乎恒定，或阀门上的压力降成为系统的主要压力降时。
- 等百分比流量特性：指行程变化所引起的流量变化率与此点原来的流量成正比关系。通常用于要求较大的可调范围，或整个系统的压力损失大大高于阀门的力损失，或开度变化、阀上压差变化相对较大。

电动三通合流/分流调节阀构造原理

三通合/分流调节阀，采用套筒导向，压力不平衡式阀芯。该系列调节阀主要应用于几条流路介质聚集或分开进行控制，两路流道进，一路流道出称为三通合流，相反一路流道进，两路流道出称为分流。三通阀也可以作为管路的切断与开启功能。标准合/分流路设计为不平衡式双座内件结构。同时也可以根据工况设计成降噪、防汽蚀等特殊阀笼结构。

电动三通合流/分流调节阀尺寸结构
