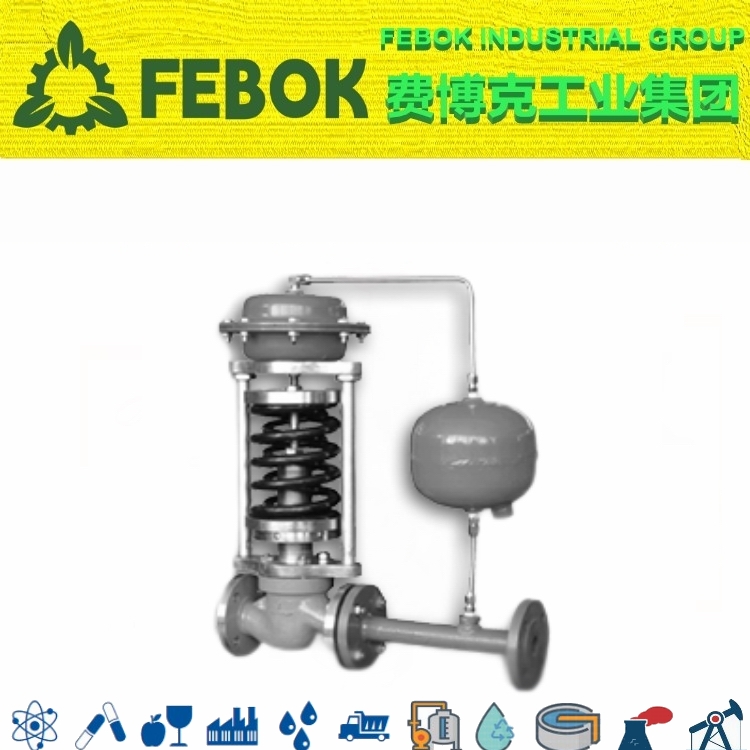

自力式流量调节阀产品概述

自力式流量控制阀由一个带设定流量的控制阀门和执行器组成，无需外源，靠介质自身能量作为动力驱动调节阀，适用于系统管道中的流量控制。流量调节阀采用双信号导管加限流阀作为流量调节辅助，作用是在阀的进出口压差变化的情况下，维持通过阀的流量恒定，起到调节流量的目的。

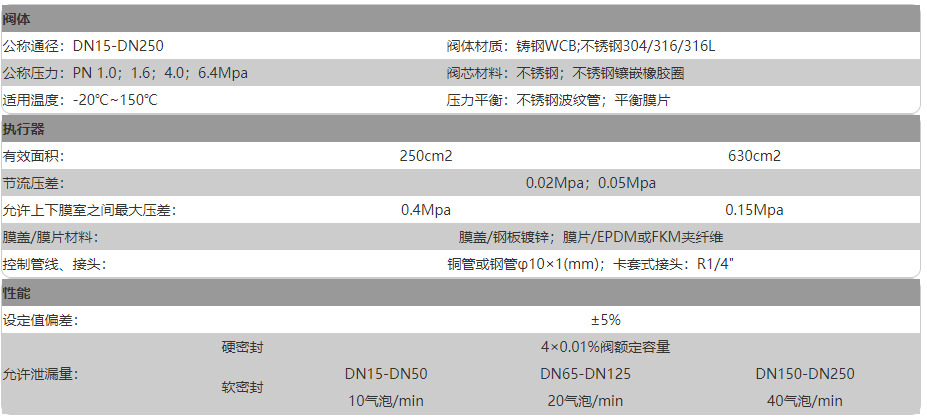

自力式流量调节阀技术参数

自力式流量调节阀工作原理

被控介质输入阀以后，阀前压力通过控制管线输入下膜室，经节流阀节流后的压力输入上膜室，阀前压力与节流后的压力的差即△Ps称为有效压力。阀前压力作用在膜片上产生的推力与节流后的压力作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。当流经阀的流量增加时，即△Ps增加，结果阀前压力、节流后的压力分别作用在下、上膜室，使阀芯向阀座方向移动，从而改变了芯与阀座之间的流通面积，使节流后的压力增加，增加后的节流后的压力作用在膜片上的推力加上弹簧反力与阀前压力作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。反之，同理。设定被控介质的流量用调整节流阀与阀座的相对位置来确定。注：流量阀的节流量器分别为0.02MPa和0.05MPa两种，应根据实际情况选用，选取时阀前后的压差要大于该节流器压差。

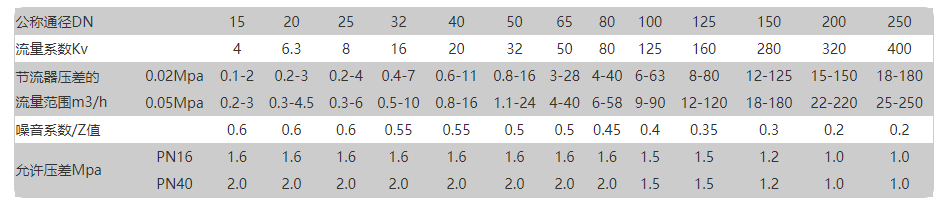

自力式流量调节阀流量及噪音系数、允许压差

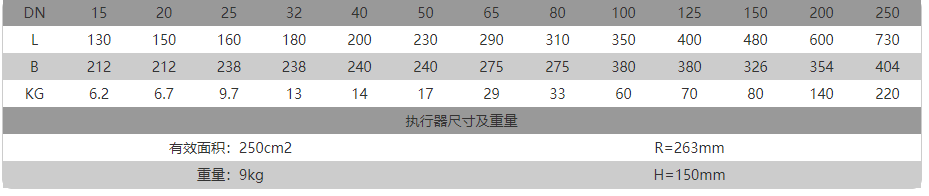

自力式流量调节阀尺寸结构
