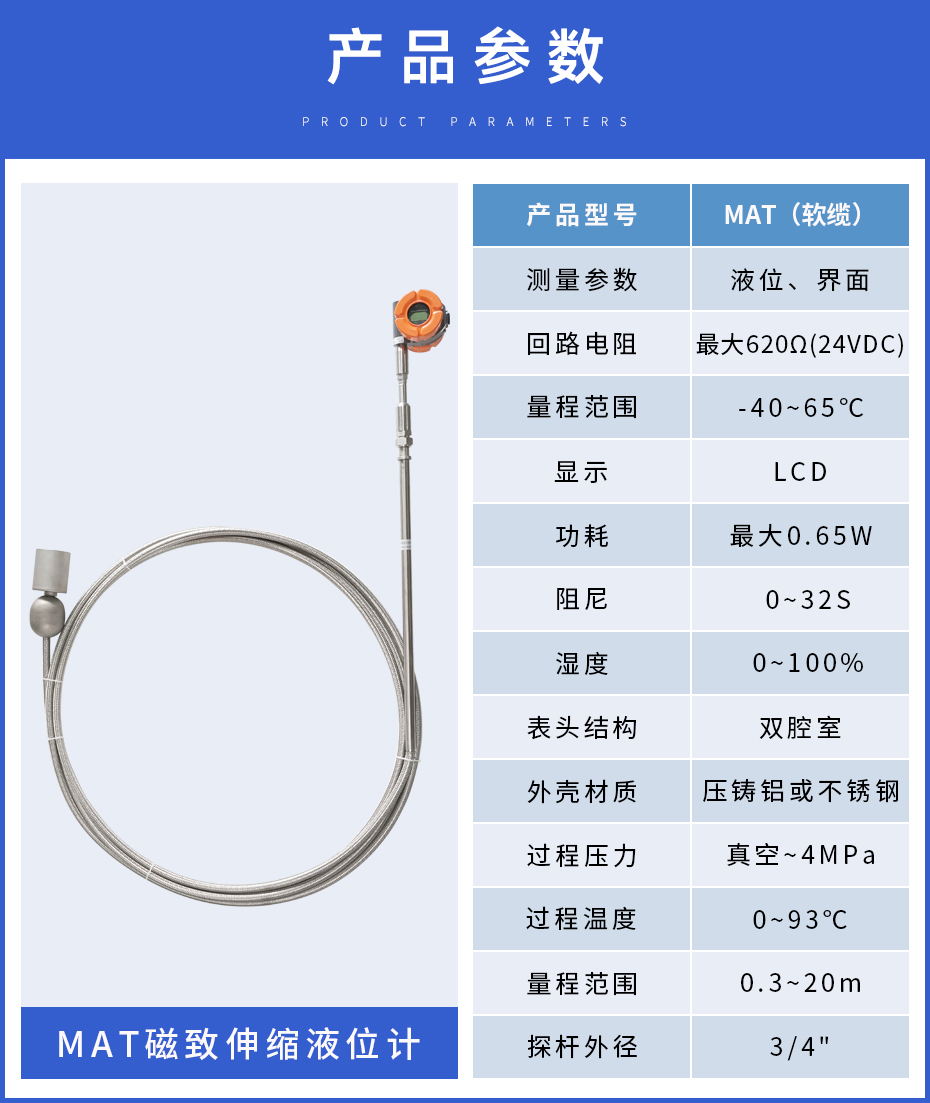

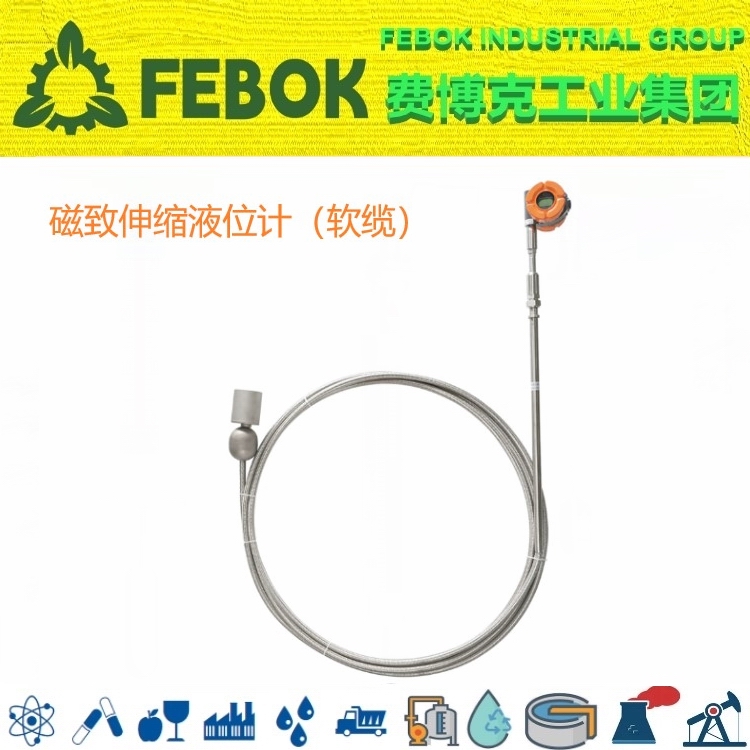

磁致伸缩液位计（软缆）

顶装磁浮子液位计的详细资料：

FEBOK INDUSTRIAL GROUP 美国费博克工业集团浮标液位计磁致伸缩液位计（软缆）磁致伸缩液位计是高精度、高可靠性的创新型产品，它的出现很好的解决了极恶劣工况下的液位、界面测量。由于采用磁致伸缩技术决定了其测量过程不受温度、压力、介电常数等因素变化的影响，其高精度、高稳定、免维护等特性，很好的避免了传统电浮筒、差压变送器、雷达等其它液位产品在现场应用中存在的缺陷，故广泛应用于各种液位、界面的高精度测量。

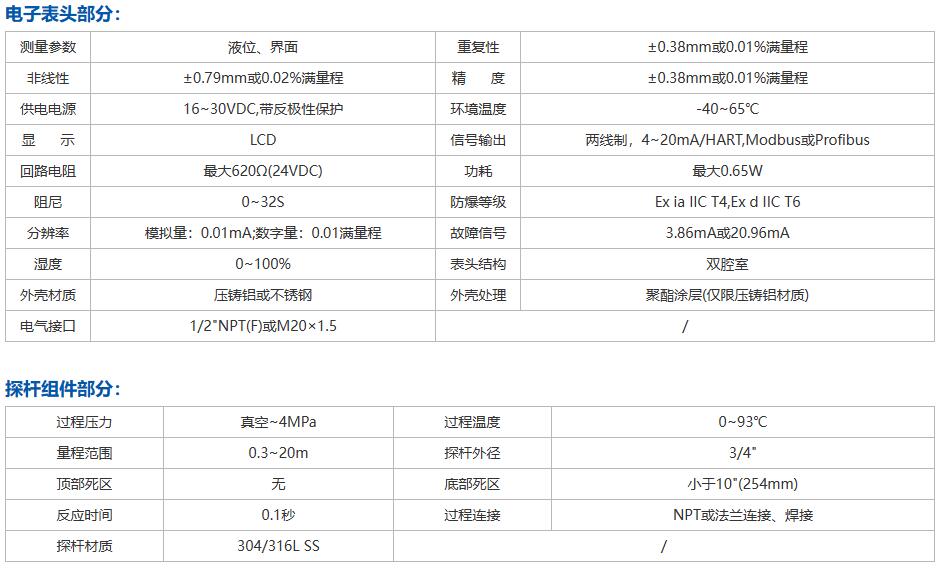

测量参数：液位、界面

重  复  性：±0.38mm或0.01%满量程

非  线  性：±0.79mm或0.02%满量程

精       度：±0.38mm或0.01%满量程

供电电源：16~30VDC,带反极性保护

环境温度：-40~65℃

显       示：LCD

信号输出：两线制，4~20mA/HART,Modbus或Profibus

回路电阻：最大620Ω(24VDC)

功       耗：最大0.65W

阻       尼：0~32S

防爆等级：Ex ia IIC T4,Ex d IIC T6

分  辨  率：模拟量：0.01mA;数字量：0.01满量程

故障信号：3.86mA或20.96mA

湿       度：0~100%

表头结构：双腔室

外壳材质：压铸铝或不锈钢

外壳处理：聚酯涂层(仅限压铸铝材质)

电气接口：1/2"NPT(F)或M20×1.5

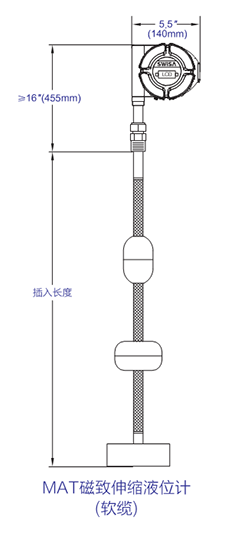

尺寸结构：

特点：

• 多功能：可单独或同时测量液位、界面

• 高精度：测量精度高达±0.38mm或0.01%满量程（取大值）

• 免维护：核心元器件不与介质直接接触，无需定期维护

• 免标定：智能化设计，参数自动存储，无需实物标定

• 易操作：标准按键，无需其他辅助设备

• 易安装：安装方便，NPT/法兰连接

• 高安全：Ex ia IIC T4、Ex d IIC T6防爆等级和IP68防护等级

• 低功耗：LCD显示，两线制回路供电 4~20mA/HART Modbus或Profibus输出可选

应用行业及装置：

• 锅       炉：汽包液位

• 罐       区：炼油厂、油库、油站、化工品仓储、石化企业库

• 电       力：辅机液位(高加、低加、除氧器、凝汽器、轴封加热器等)、化学水处理

• 煤  化  工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油、煤制气

• 硅  行  业：有机硅、多晶硅

• 石油石化：油气开采与集输、炼油、乙烯、三聚等

• 精细化工：甲烷氯化物、环氧乙烷、苯胺、PTMEG、BDO、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等

• 其       它：冶金、造纸、水处理、生物制药、食品饮料、轻工等

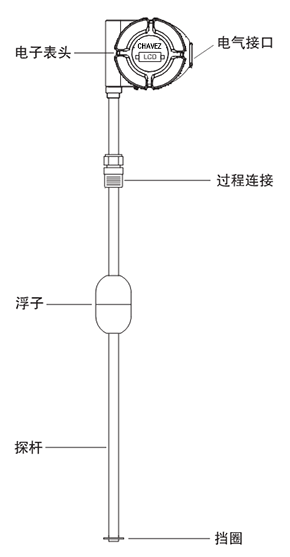

产品结构：

磁致伸缩液位计采用模块化设计，机构简单，由三部分组成：

• 电子表头：外壳、电路底板、电子模块

• 探杆组件：探杆、传感器、磁致伸缩线、浮子

• 配套组件：浮筒及顶部法兰等


安装：

安装过程中避免液位计探杆弯曲变形甚至损坏。如果探杆弯曲变形，将会阻碍浮子在探杆上自由移动，进而影响测量结果。安装步骤如下：

1.合适浮子大小是否可以顺利进入浮筒或安装孔，以及相关配件是否合适；

2.浮子直接安装到液位计的探杆上，并可以在探杆上自由移动，浮子安装时，注意标有“UP↑”的方向与测量方向一致；

3.清理液位计探杆、浮子上的附着物、污迹；

4.安装时注意“0”点对齐。如果订购的产品要求带固定法兰，则现场安装时直接安装即可；如果订购产品未要求带有固定法兰，则现场安装时需要对齐“0”点，液位计显示液位为0mm时，将液位计固定在安装法兰上；

5.当过程温度高于150℃时，安装法兰上端探杆过长需要加装高温支架，以便散热及加固表头；

6.清理液位计表面安装过程中产生的附着物、污迹。
