料位控制器

FEBOK INDUSTRIAL GROUP 美国费博克工业集团产品描述

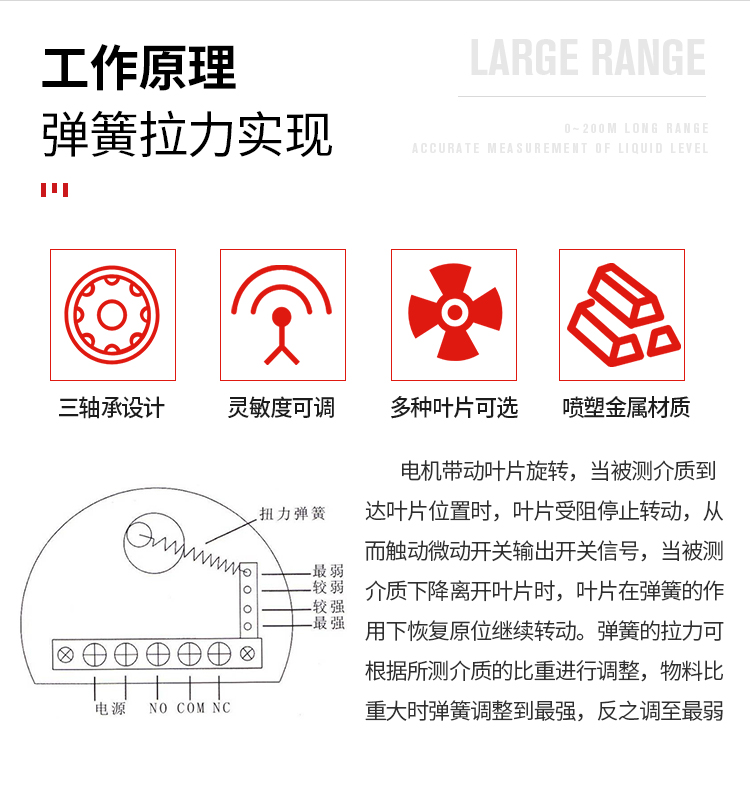

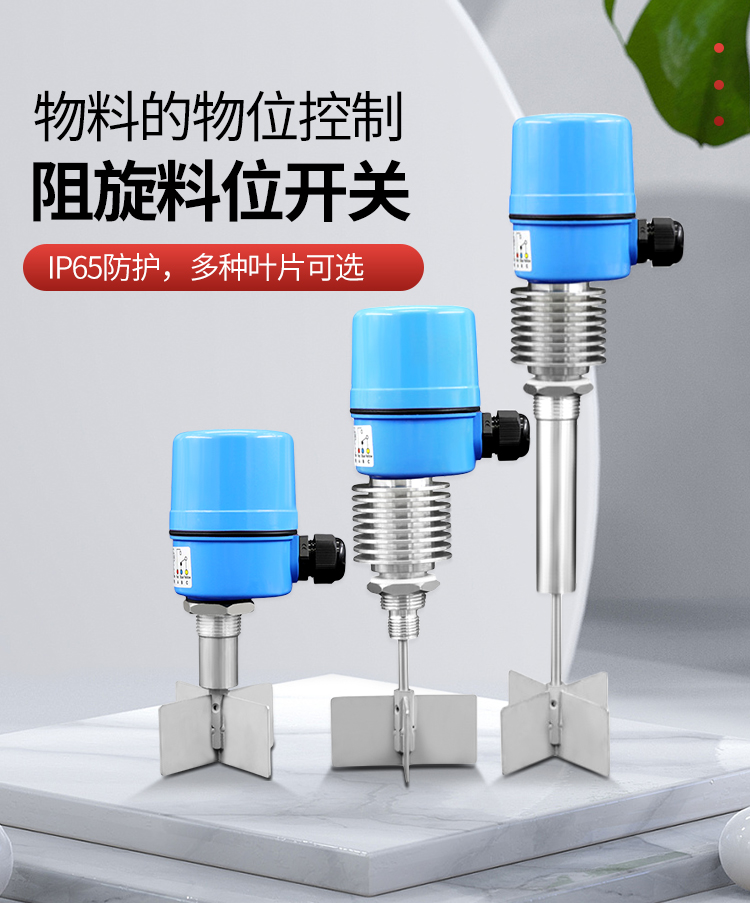

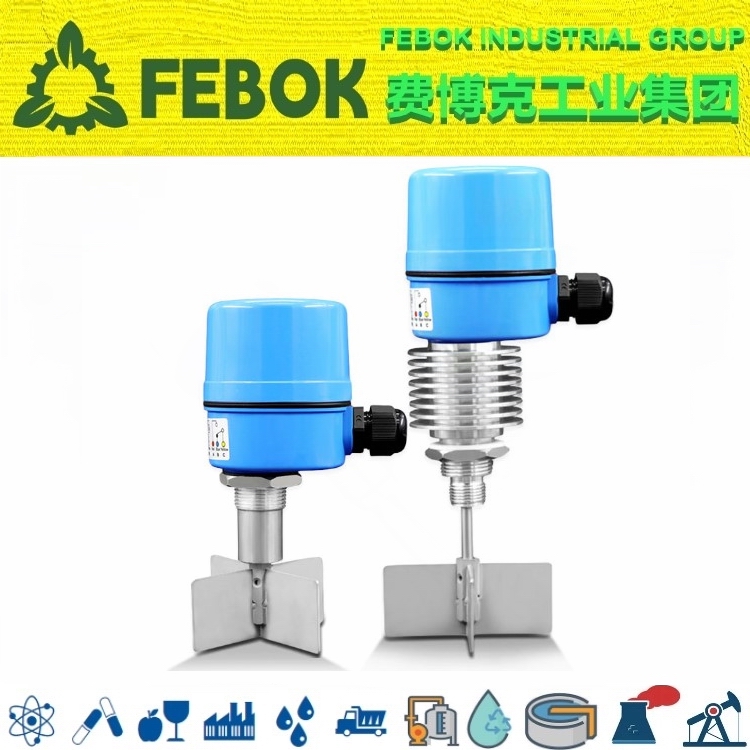

阻旋料位开关是利用电机带动叶片旋转，当被测介质上升到叶片位置时，叶片受介质阻挡停止转动，从而通过相关控制机构输出开（通）或关（断）的触点信号反应被测介质的位置高度，并切断电机电源使电机停止转动；当介质下降离开叶片时，在弹簧的作用下，叶片恢复原位继续转动探测介质的位置变化。

阻旋料位开关用于检测固态物料（粉装、颗粒）物位高度的现场控制设备，其独特的密封设计、超强的过载保护能力以及简易的安装方式，使其广泛用于饲料、食品、制药、化工、塑料、建筑、肥料等行业。

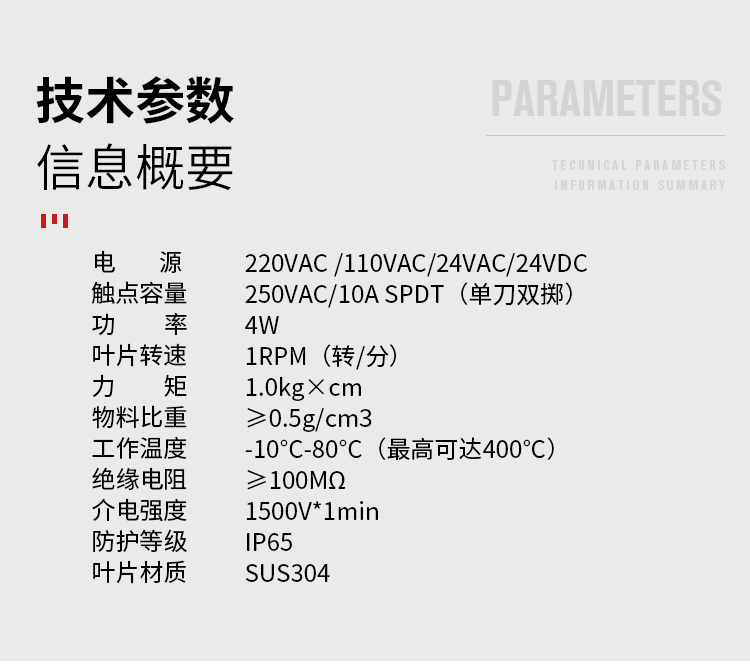

技术参数：

1 、供电电源：220VAC/110VAC/12VAC ，50/60Hz

2 、消耗功率：4W

3 、触点容量：10A/250VAC SPDT （单刀双掷）

4 、叶片转速：1RPM （转/ 分）

5 、力矩：1.0 kg×cm

6 、物料比重：≥0.5

7 、工作温度：-10 ～80℃（最高可达400℃）

8 、绝缘电阻：≥100MΩ （500VDC ）

9 、介电强度：1500V*1min

10 、防护等级：IP65

11 、叶片材质：SUS304

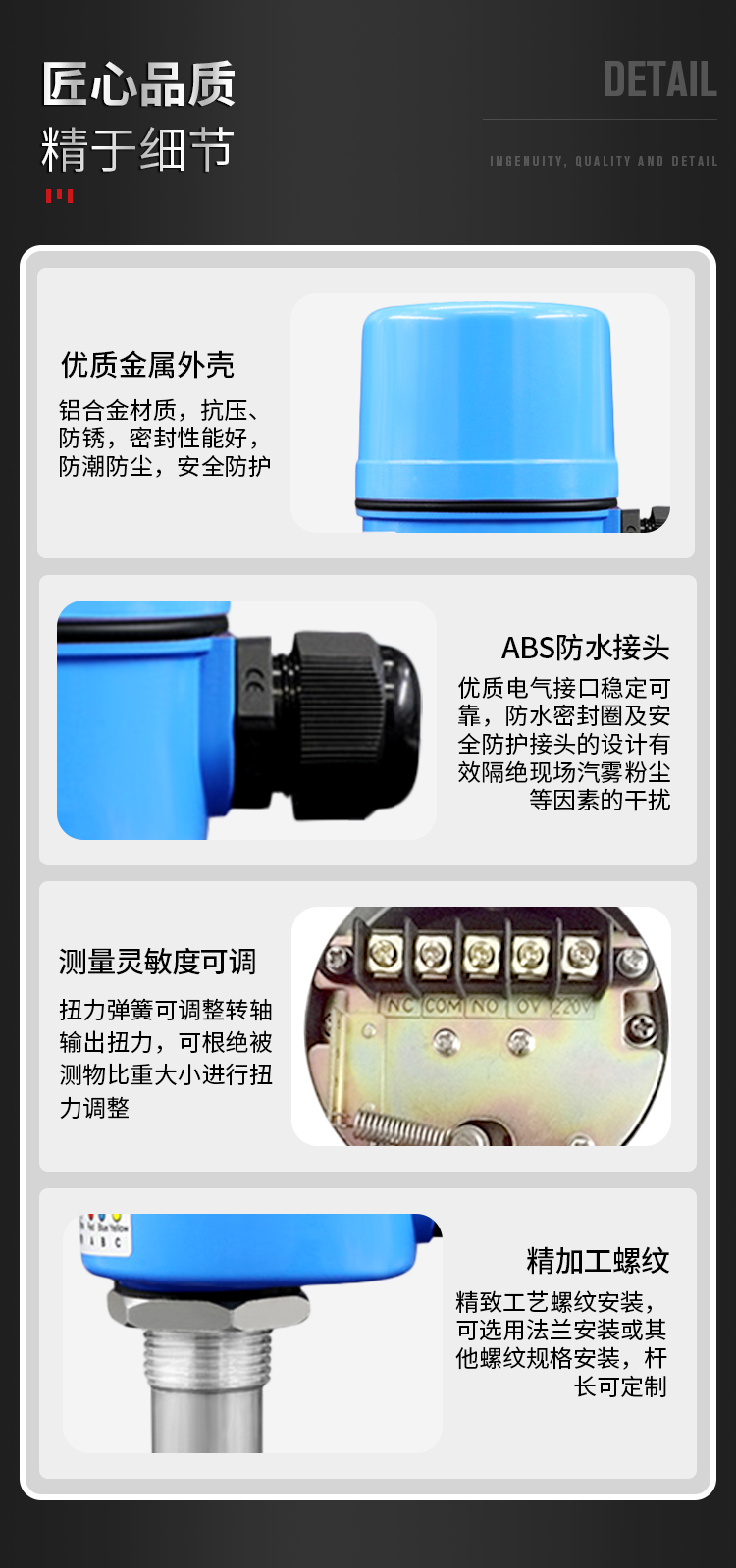

扭力调节

根据所检测物料的密度不同，需调整扭力弹簧的拉力，比重大时扭力弹簧拉力调至最强，反之则调至弱。

※请勿随意更换扭力弹簧，以免造成误动作

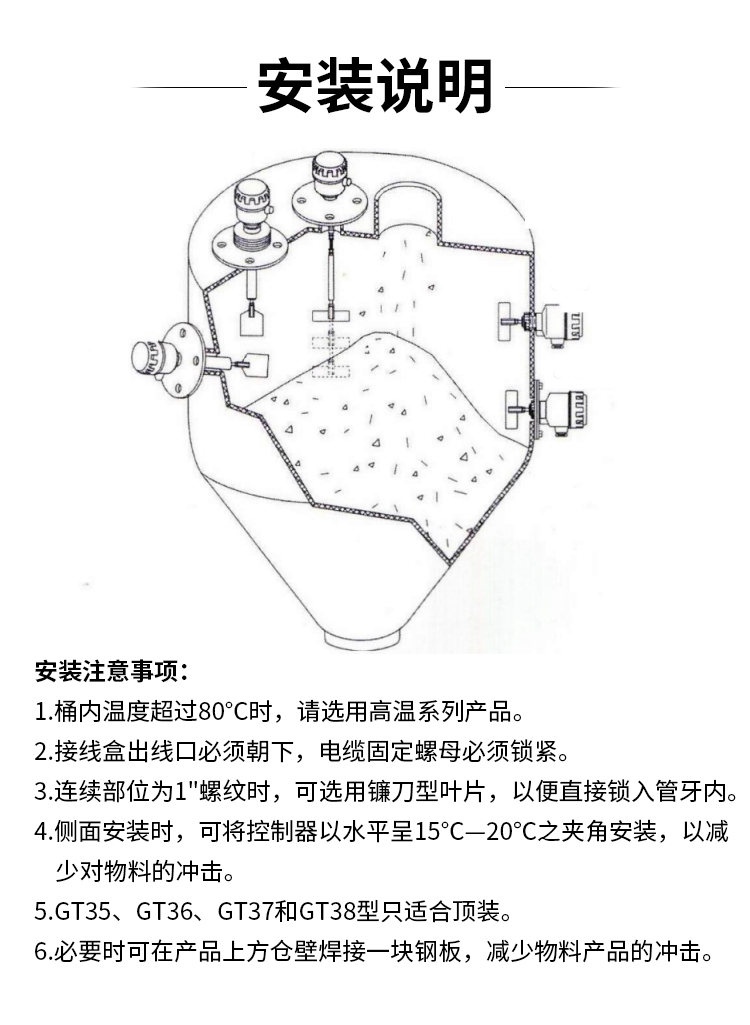

安装注意事项

1 、安装前请确认电源电压是否与标识上面的电压一致。

2 、阻旋料位开关应避免安装在进料口，当无法避免时可加装防护挡板，以保护叶片不受物料冲击。

3 、水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩等。

4 、安装前确认水平安装还是垂直安装。

5 、水平安装时叶片与水平向下呈10 ～20° 的夹角安装，以减少物料的冲击。
