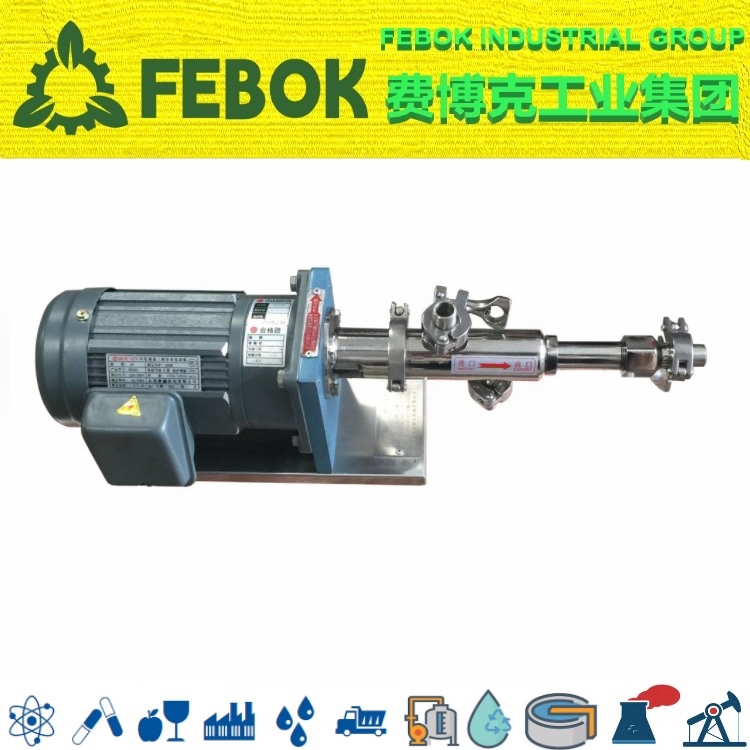

卫生级螺杆泵

FEBOK INDUSTRIAL GROUP 费博克工业集团产品简介

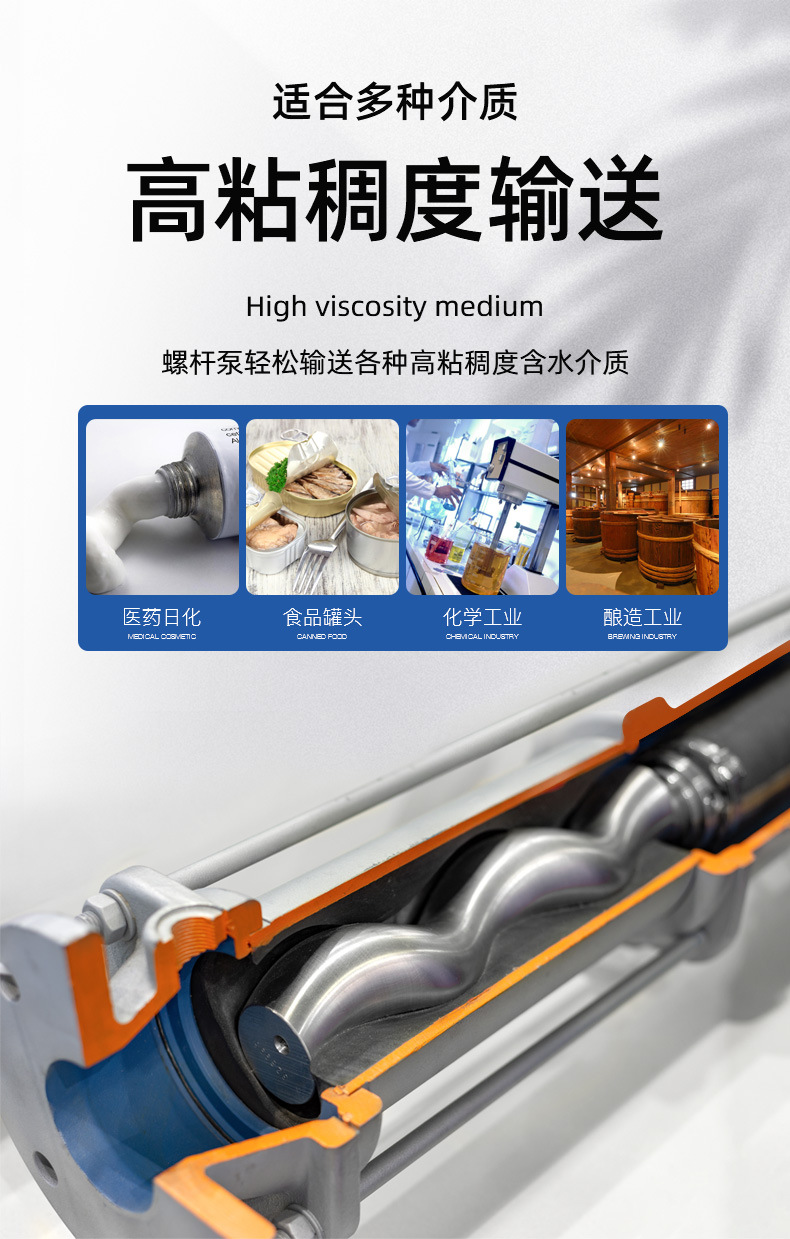

食品卫生级不锈钢螺杆泵可输送高浓度高粘度＜10000PaS 及含有颗粒的悬浮浆液。输送液流稳定，无过流、脉动及搅拌、剪切浆液现象。排出压力与转速无关，低流量也可保持高的排出压力。流量与转速成正比，通过变速机构或高速电机可实现流量调节。自吸能力强，液体流向由泵的旋转方向来改变，适用于管道需反、正向冲洗的场合。运转平稳、振动、噪声小。

选型范围

1. 依据不同的输送物料，综合考虑以下因素：

物料的磨蚀性、含固率、工作温度黏度、对不同橡胶的反应性，PH性及是否含颗粒、形状如何，颗粒的大小等。但是只有正确的选型才能获得佳经济技术效果和长的运行寿命，为此建议客户提出工艺参数条件，由本公司专业人员协助选型。

2. 确定流量、输出压力和泵型、流向：

流量：在一定压力下，流量的大小和转速成正比。

压力：决定于泵级数，通常每级0.6MPa（6Kg/cm2)的工作压力级差。

泵型：由于螺杆泵的特殊性，通常由我们选择泵型并建议客户使用，终由客户决定。

流向：该泵由电机转向决定物料流向可以依据需要方便地调整改变进出口，通常以靠近驱动端的法兰口为进口，此口可以依据需要，在90°的方向进行旋转安装。

3. 确定泵的配带电机功率，驱动方式：

电机功率与泵型、流量、实际输出压力及效率有关。

驱动方式：电机直接驱动、减速电机驱动、柴油机皮带驱动、手动自动无级调整驱动（变频调速，电磁调速）。

4. 材料选择：

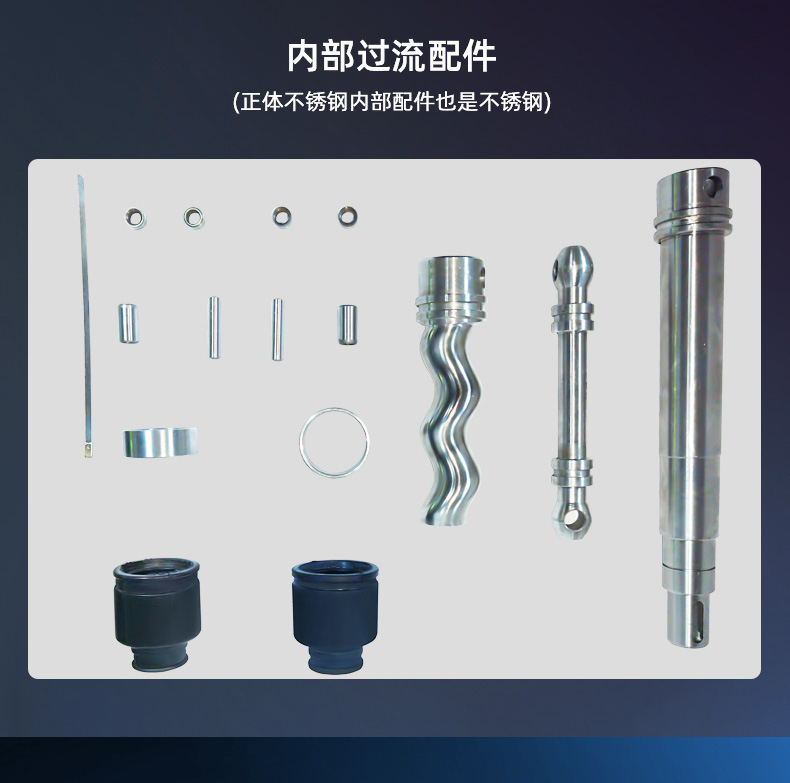

依据所输送物料的物理、化学性质，主要零部件有以下材料供选择：

吸入口与排出口：铸铁、铸钢、不锈钢、304、316、316L、904L等。

传动部件：碳钢、不锈钢、304、316、316L、904L等。

转子：碳钢、不锈钢、304、316、316L、904L、CD4MCU等。

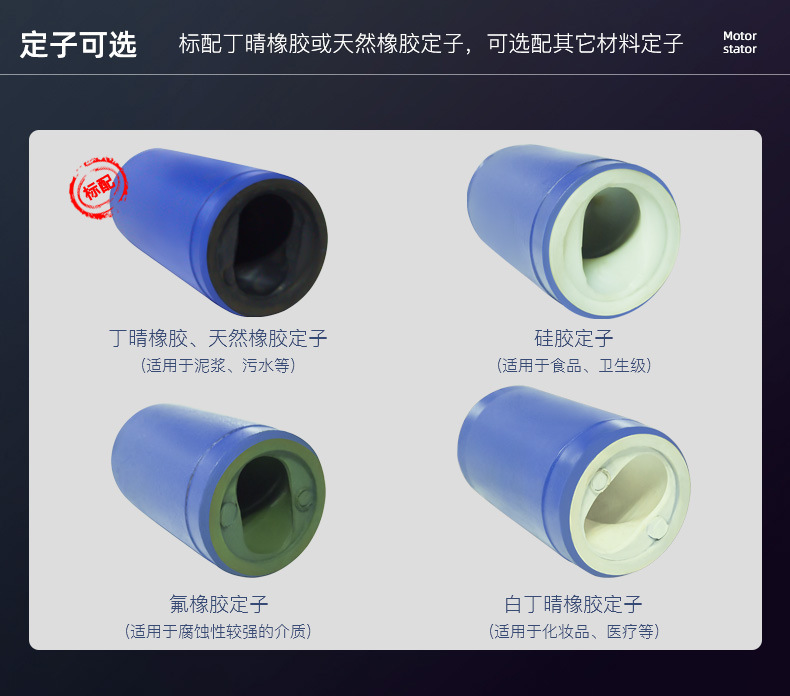

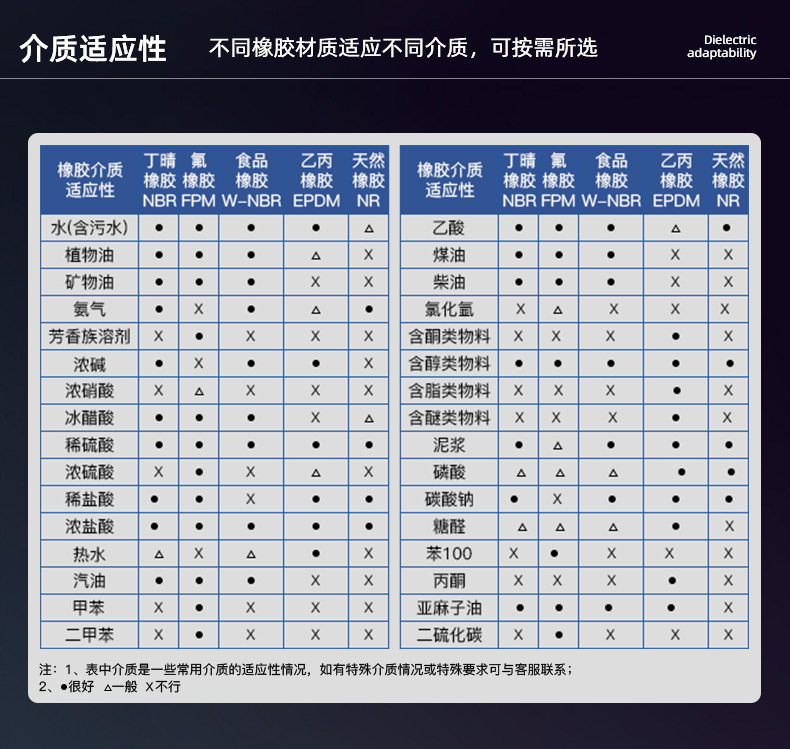

定子：各种各样的橡胶及其它弹性材料。（见前页定子材质）

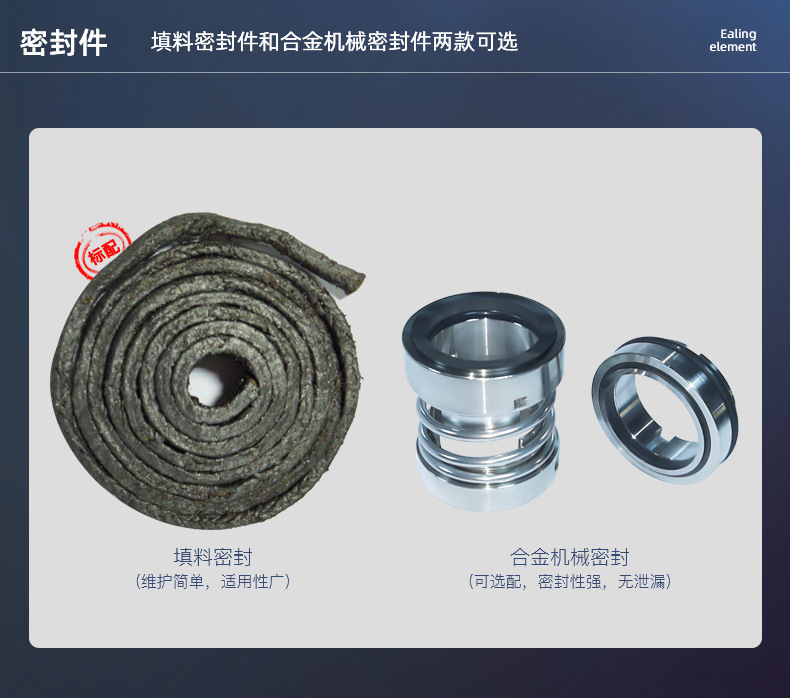

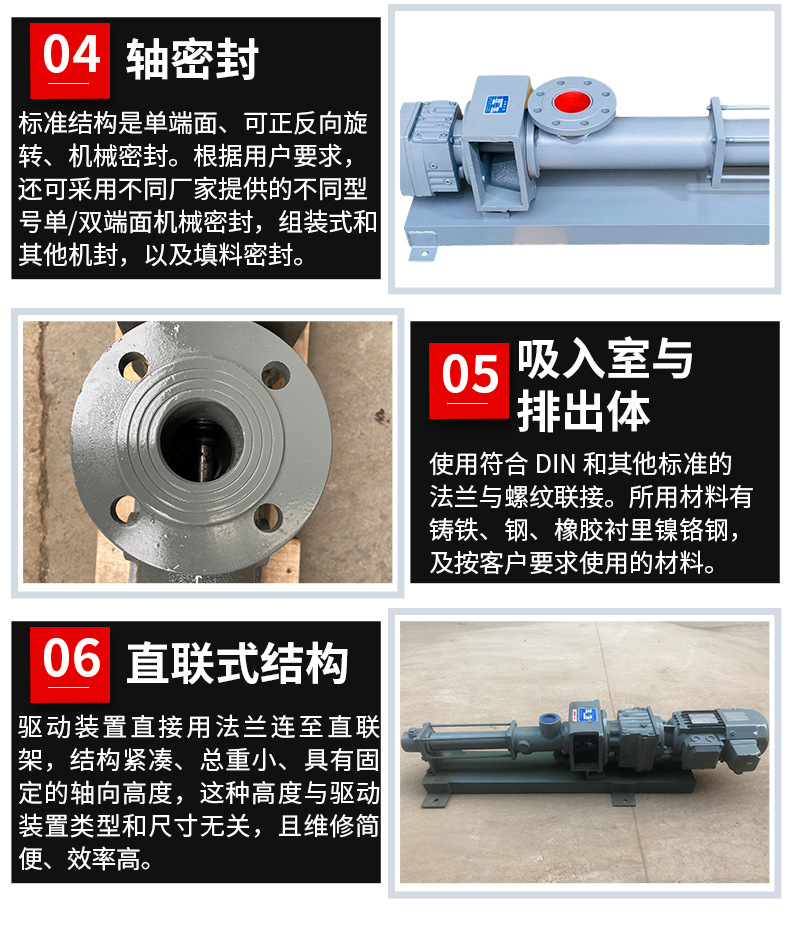

5. 密封形式：

机械密封：单端面机封，双端面机封

填料密封：采用特氟龙浸渍填料

6. 安装形式：

卧式、立式、移动式、车载式等不同的形式。

产品详情

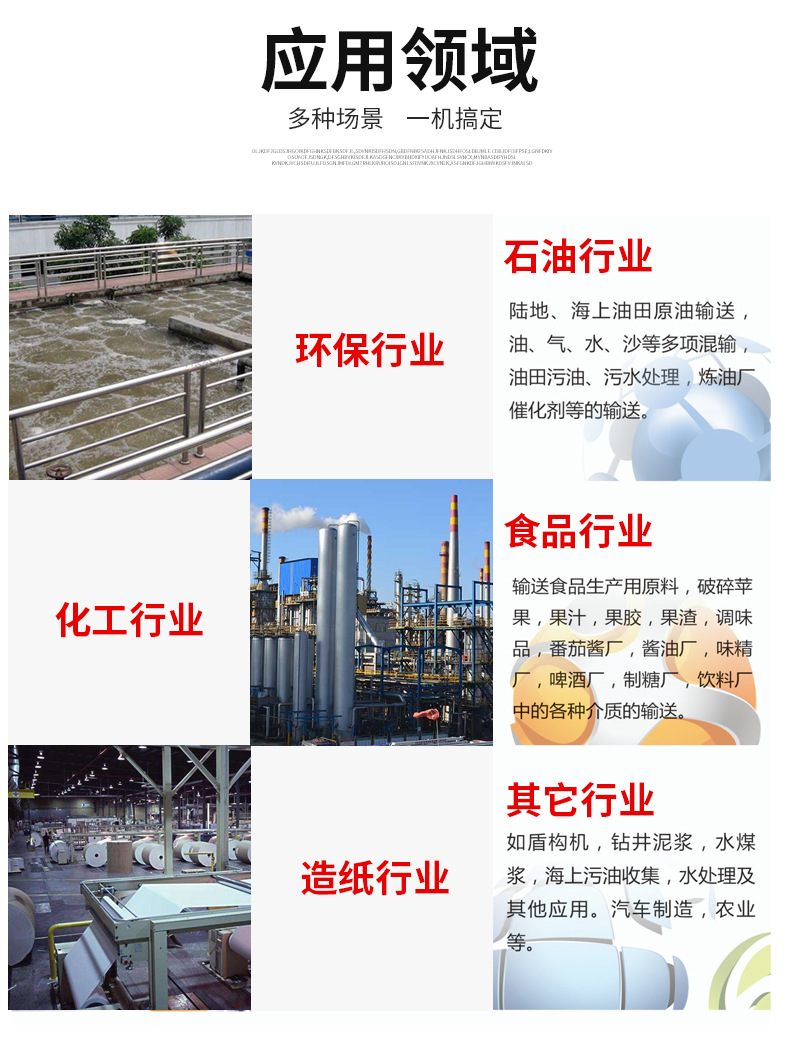

1、食品业：输送肉糜、土豆色拉、酱体糊类、浓果汁、果酱、蔬菜制品。

2、酿造业：输送酒糟、酵母、发酵后的各种残渣以及投配料。

3、制糖业：糖浆、饱和渣、浓缩废水渣、含糖结晶糊；牛奶、奶酪。

4、纺织业：输送合成纤维液、粘胶液、染料、油墨、尼龙粉液。

5、造纸业：输送纸浆液、滑石浆、上光树脂浆料。

6、石油业：输送多种油类、油脂产品、炼油污泥、工业废水。

7、化工业：各种乳胶液、悬浮液、软膏、洗发液、油漆、颜料。

8、建筑业：输送灰浆、灰膏、沥青、焦油、泥沙浆、涂料。

9、采矿业：输送氧化物和废水、矿井排水、液体、浮渣。

10、单螺杆泵的特殊形式：强制喂料螺杆泵，设有长方形料斗，连杆上设有螺旋推进器，适用于不能自流但含有液体的介质，输送类似渣液时，也可装搅动棒，以防沉淀。当渣液浓度较高时，增添能挤压粉碎的大漏斗，以防堵塞。泵可配各类驱动器，最适于配三相齿轮减速电机。

转子泵和卫生级螺杆泵的区别：

1、内部结构不同。转子泵是通过两个转子在泵腔体内反向旋转，将进料口到输送口的容积由大变小而达到输送物料的目的，而卫生级螺杆泵是通过螺旋状的螺杆在橡胶定子内转动，使物料从前至后的螺旋转动终从出料口送出。

2、配件寿命的不同。由于转子泵部件之间没有摩擦，转子泵的磨损件使用寿命很长，对过流部件的磨损主要来自与介质中的磨蚀性和腐蚀性成分；而卫生级螺杆泵的转子和定子之间的摩擦，介质中颗粒物等同时影响磨损件的使用寿命。 偏心旋转的转子产生的应力全部被定子承受，这样加剧了部件之间的磨损。 即使是输送没有任何颗粒物的介质，泵的定子也会逐渐磨损。

3、卫生级别不同。由于卫生级螺杆泵的非流线型曲面以及腔室内众多的缺陷决定了它不可能成为卫生级的泵。腔壁四氟或橡胶的损坏更可能对输送介质造成污染。而转子泵由于转子的流线结构以及转子室中基本没有死点和非金属件，所以，在食品饮料、医药等卫生级要求较高的行业中，高粘度容积泵更合适应用，特别是现在的生产线自动化越来越高，同时越来越多的采用了在线清洗，这就更显示了选择凸轮转子泵的重要性。所以，转子泵卫生级别要高于卫生级螺杆泵。

4、输送方向不同。转子泵输送方向可以逆转，泵为完全对称的结构；而卫生级螺杆泵不可以逆转，其在反向输送的时候密封处于受压状态。

5、自吸能力不同。卫生级螺杆泵有很好的自吸能力，但要避免泵体空转，且不能超过30秒；则转子泵在转速大于200rpm的情况下，可以产生很好的自吸能力。

产品特点

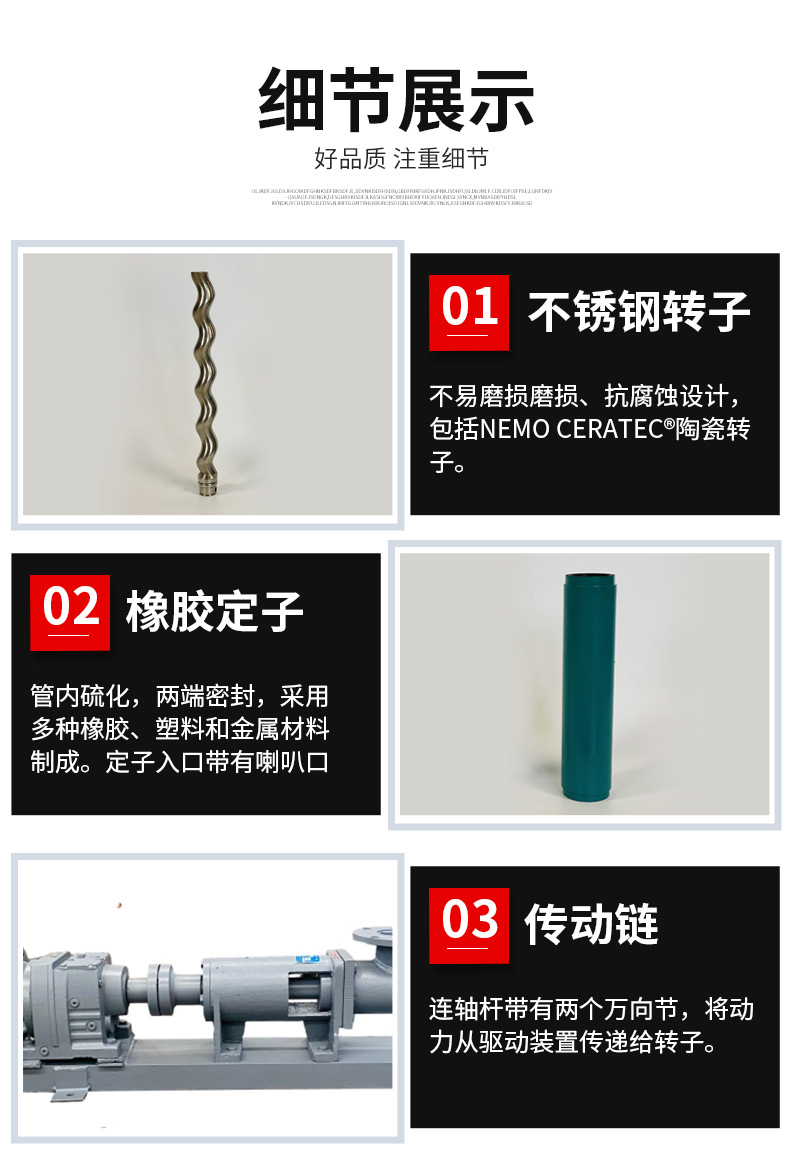

食品卫生级不锈钢螺杆泵是一种内啮合回转式容积泵，主要工作与部件是偏心螺杆（转子）和固定的衬套（定子），由于转、定子的特殊几何形状，分别形成数个单独的密封容腔，转子的运转，将各个密封腔内的介质连续均匀的从吸入端输送到压出端，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。可用于输送中性或腐蚀性的液体、洁净的或磨损性的液体、含有气体或易产生气泡的液体、高粘度或低粘度的液体，包括含有纤维和固体物质的液体。能长期连续工作而保持平稳的流量，具有良好的自吸能力。

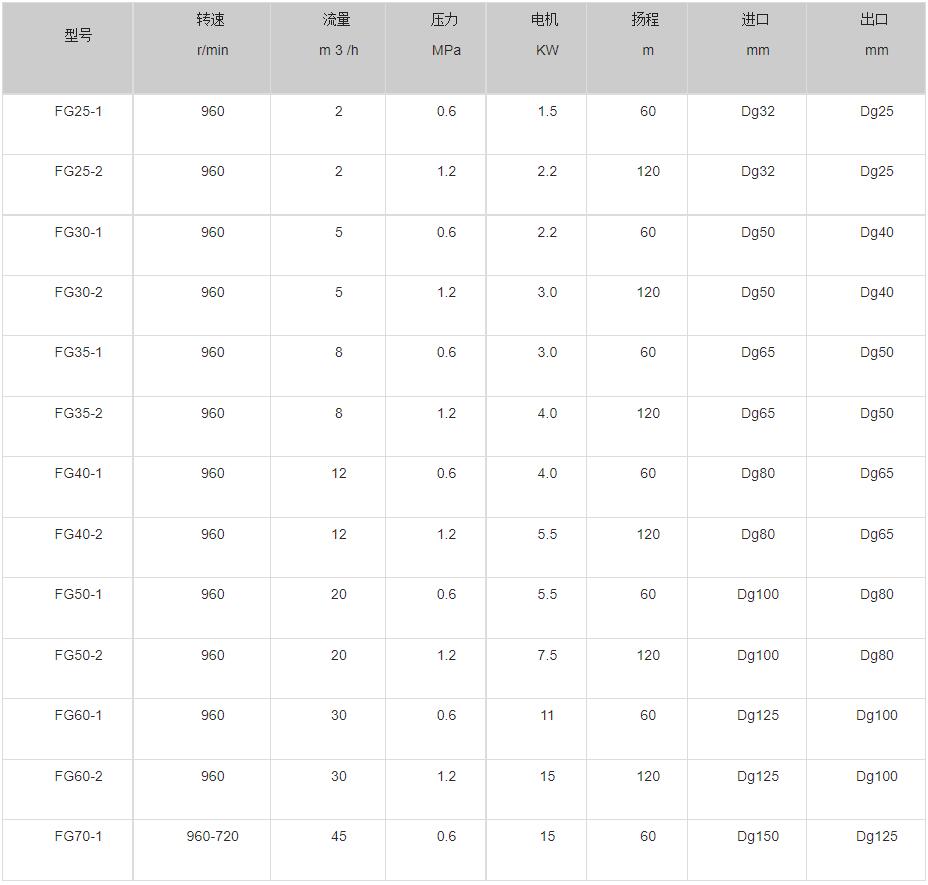

安装尺寸

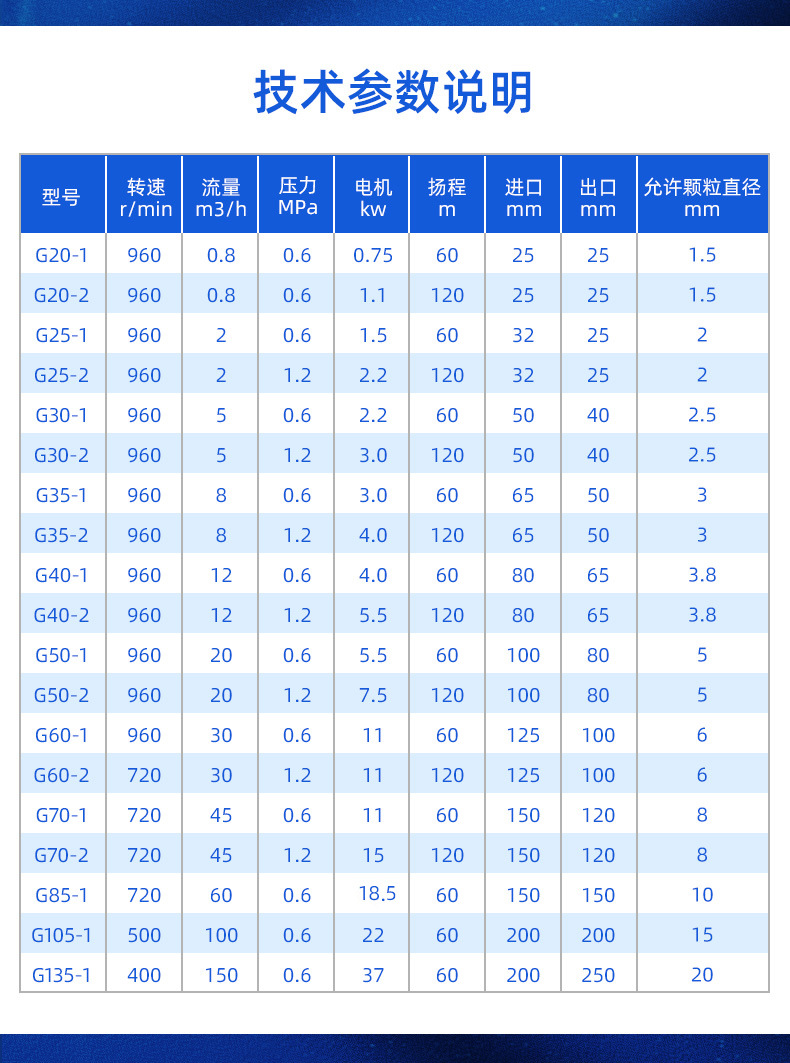

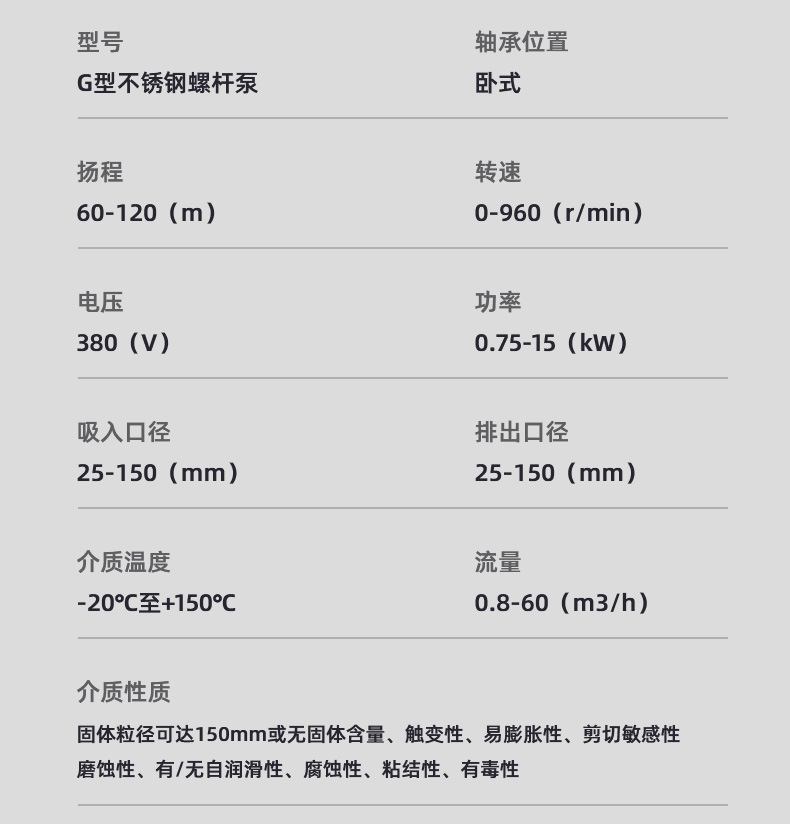

流量：0-150m?/h 扬程：60-120m 功率：0.75-37kw 转速：37-960r/min 口径：20-135MM 温度：-15-200℃
