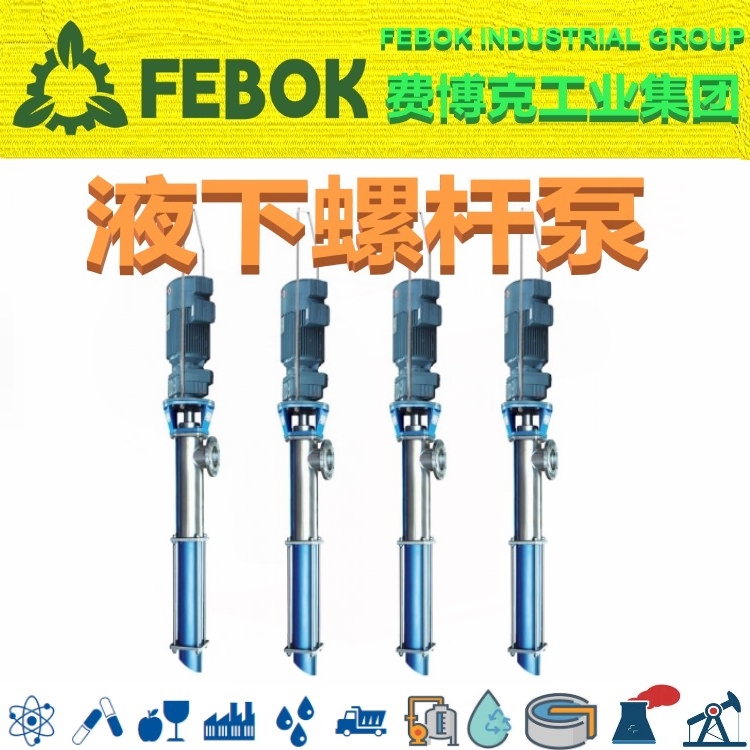

液下螺杆泵

产品简介

FEBOK INDUSTRIAL GROUP 费博克工业集团螺杆泵，亦称“螺旋扬水机”、“阿基米德螺旋泵”。利用螺旋叶片的旋转，使水体沿轴向螺旋形上升的一种泵。由轴、螺旋叶片、外壳组成。抽水时，将泵斜置水中，使水泵主轴的倾角小于螺旋叶片的倾角，螺旋叶片的下端与水接触。当原动机通过变速装置带动螺旋泵轴旋转时，水就进入叶片，沿螺旋型流道上升，直至出流。结构简单，制造容易，流量较大，水头损失小，效率较高，便于维修和保养，但扬程低，转速低，需设变速装置。多用于灌溉、排涝，以及提升污水、污泥等场合。中国从20世纪70年代开始使用。

在线清洗强制喂料螺杆泵的装置包括原动机、变速传动装置和螺旋泵三部分，如图1所示，具体是由螺旋叶片1、泵轴2、轴承座 3和外壳4组成的。螺旋泵倾斜装在上、下水池之间，螺杆泵的下端叶片浸入到水面以下。当泵轴旋转时，螺旋叶片将水池中的水推入叶槽，水在螺旋的旋转叶片作用下，沿螺旋轴一级一级往上提升，直至螺旋泵的出水口。螺旋泵只改变流体的位能，它不同于叶片式水泵将机械能转换为输送液体的位能和动能。

选型范围

1. 依据不同的输送物料，综合考虑以下因素：

物料的磨蚀性、含固率、工作温度黏度、对不同橡胶的反应性，PH性及是否含颗粒、形状如何，颗粒的大小等。但是只有正确的选型才能获得佳经济技术效果和长的运行寿命，为此建议客户提出工艺参数条件，由本公司专业人员协助选型。

2. 确定流量、输出压力和泵型、流向：

流量：在一定压力下，流量的大小和转速成正比。

压力：决定于泵级数，通常每级0.6MPa（6Kg/cm2)的工作压力级差。

泵型：由于螺杆泵的特殊性，通常由我们选择泵型并建议客户使用，终由客户决定。

流向：该泵由电机转向决定物料流向可以依据需要方便地调整改变进出口，通常以靠近驱动端的法兰口为进口，此口可以依据需要，在90°的方向进行旋转安装。

3. 确定泵的配带电机功率，驱动方式：

电机功率与泵型、流量、实际输出压力及效率有关。

驱动方式：电机直接驱动、减速电机驱动、柴油机皮带驱动、手动自动无级调整驱动（变频调速，电磁调速）。

4. 材料选择：

依据所输送物料的物理、化学性质，主要零部件有以下材料供选择：

吸入口与排出口：铸铁、铸钢、不锈钢、304、316、316L、904L等。

传动部件：碳钢、不锈钢、304、316、316L、904L等。

转子：碳钢、不锈钢、304、316、316L、904L、CD4MCU等。

定子：各种各样的橡胶及其它弹性材料。（见前页定子材质）

5. 密封形式：

机械密封：单端面机封，双端面机封

填料密封：采用特氟龙浸渍填料

6. 安装形式：

卧式、立式、移动式、车载式等不同的形式。


安装尺寸

流量：0-150m?/h 扬程：60-120m 功率：0.75-37kw 转速：37-960r/min 口径：20-135MM 温度：-15-200℃
