单晶硅压力变送器

一、概 述

FEBOK INDUSTRIAL GROUP 美国费博克工业集团

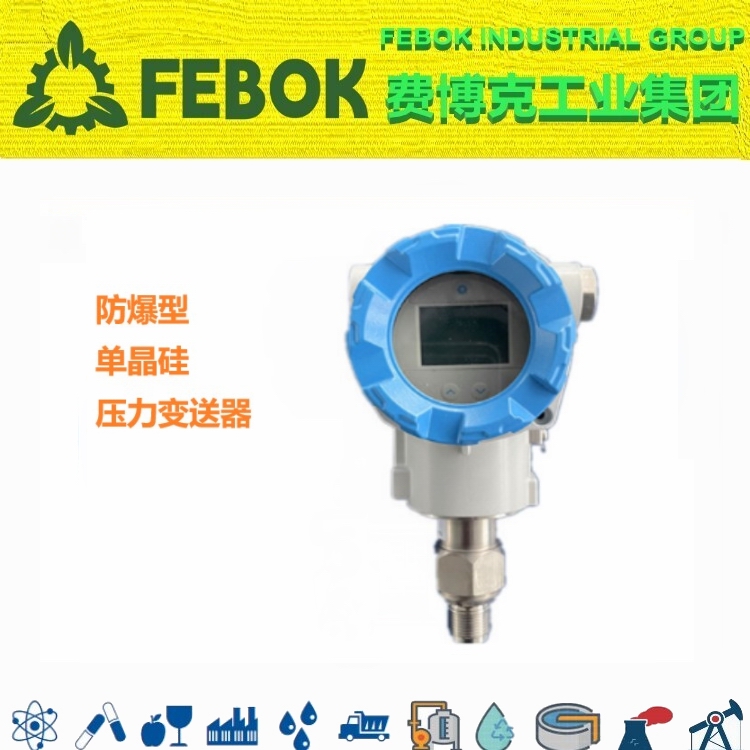

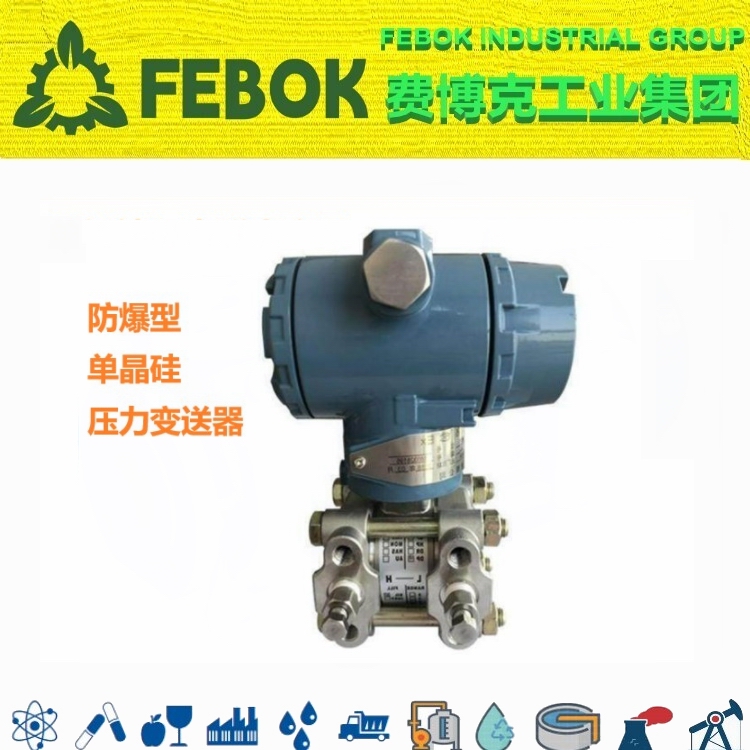

防爆型单晶硅压力变送器

产品特点：

单晶硅压力变送器是国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口高品质扩散硅式、陶瓷式压力传感器作为敏感元件，采用专用集成模块，经精细的温漂、零点、非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。

单晶硅压力变送器引进国外先进技术和设备生产的新型变送器，具有体积小，适合小空间安装，过程直接安装，温度特性好，综合精度高。整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。关键原材料，元器件和零部件均源自进口高品质单晶硅式传感器作为敏感元件，采用专用集成模块，经精细的温漂、零点、非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。

单晶硅压力变送器采用国际上的先进制造工艺，具有同类进口变送器的坚固性和可靠性，适用于各种工业领域中腐蚀性介质的表压、绝压和负压的检测。

单晶硅压力变送器是当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4～20MA输出。

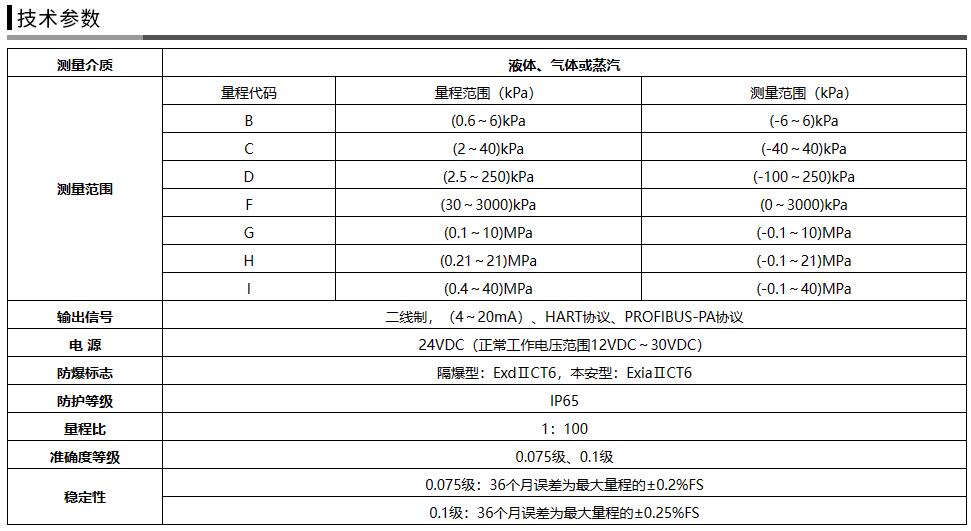

单晶硅压力变送器技术参数 ：

1、电源：24VDC输出4～20mA二线制；

2、零位可调范围：±5%F·S ；

3、量程调节比：100∶1以上；

4、量程范围：-100kPa～0～60MPa ；

5、负载特性：负载在0～600Ω内（24VDC供电） 维持恒流输出 ；

6、隔爆型：dⅡBT4，本安型：iaⅡCT6；

7、过压极限：2倍于上限压力 ；

8、温度范围：过程:-20～60℃ ；

9、精度等级：±0.075% ；

10、稳定性：± 0.1%F·S ；

11、重量：约1kg 。

单晶硅压力变送器功能特点：

1、稳定性好，满度、零位长期稳定性可达0.075%FS/年。在补偿温度0～70℃范围内，温度飘移低于0.1%FS，在整个允许工作温度范围内低于0.1%FS。

2、具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器,异常时变送器会自动限流在35MA以内。

3、固态结构，无可动部件，高可靠性，使用寿命长。

4、从风压到水、油都可以进行高精度的测量，不受被测介质质量大小的影响。

5、安装方便、结构简单、经济耐用。

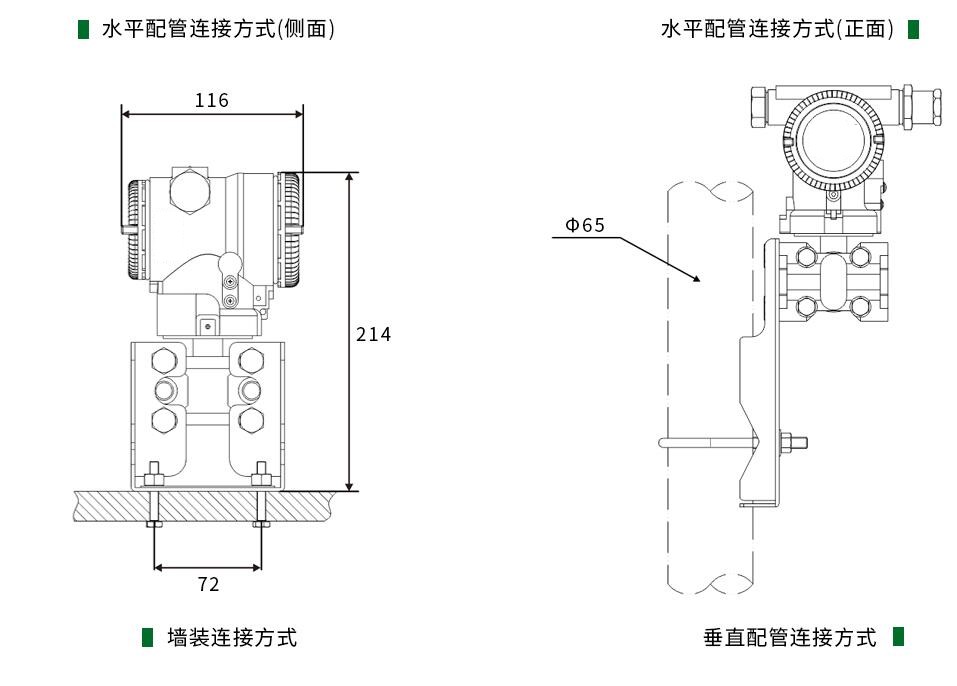

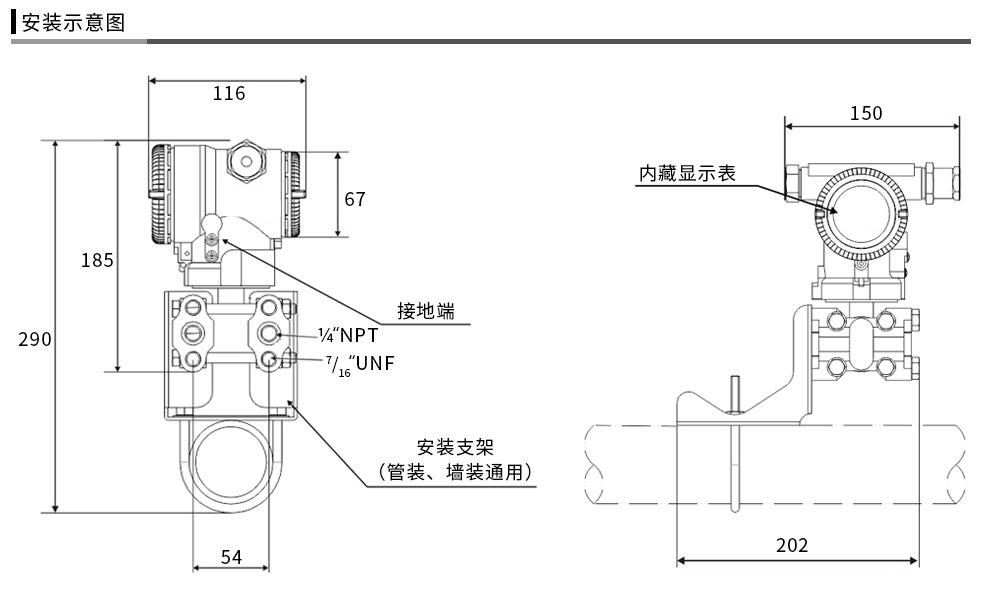

订购防爆型变送器时须注意几点事项：

1、变送器防爆型产品有隔爆型及本质安全型两种型式；

2、弄清现场危险场所易燃易爆介质的成分及场所；

3、须选择防爆等级比易燃介质级别和湿度组别高或相同的变送器。

4、防爆型产品的允许使用环境温度为-20℃～+70℃。

5、订购本质安全型变送器时，必须按铭牌和说明书要求，配购相应的安全栅且按要求连接线。

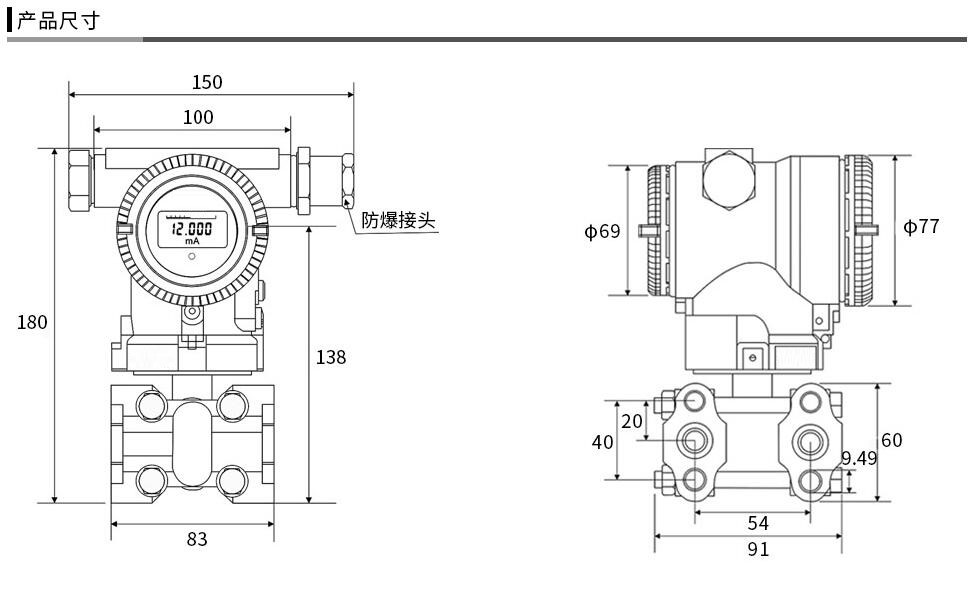

产品描述

适用介质:液体、气体或汽体

防爆标志:Exd CT6 Gb(隔爆型)、Exia lICT6 Ga(本安型)

传感器类型:复合多重微硅固态传感器

传感器材质:316L,哈氏合金,担,不锈钢316L镀金，不锈钢316L涂FEP

准确度等级:0.1级,0.075级量程比:l: 100

测量范围:表压:(-0.1~40)MPa，

绝压:(0~3)MPa

压力连接:1/4 " NPT内螺纹、M20×1.5外螺纹、

G 1/2"内螺纹、1/"NPT内螺纹

供电电源:(12~30)VDC

输出信号:二线制，(4~20)mA叠加HART协议环境温度:-40°℃~+85°℃

防护等级:IP67

电气连接:M20×1.5带螺纹端导线密封接头

表头外壳材质:铝合金(外表喷涂环氧树脂)、304不锈钢、

316不锈钢

长期稳定性:±0.1%FS/36个月填充液:硅油、氟油

产品特点

1、防爆型单晶硅压力变送器中心传感器采用了全球领先的、进口的复合多重微硅固态传感器，较之传统的金属电容压力/差压变送器精度、稳定性、抗干扰能力有大幅度的提高，最高可达0.075级的铂金级精度；

2、OLED点阵显示器、视角广、画质均匀、工作温度宽﹣40℃～﹢80℃；

3、防爆型单晶硅压力变送器工作压力分为16MPa、25MPa和40MPa三档，单向过载压力最高到40MPa；

4、传感器内部集成高灵敏度温度传感器，变送器温性能极佳，最优≤±0.04%FS/10kPa；

5、全不锈钢316L硅油充灌焊接密封结构；

6、稳定可靠，长期漂移为±0.1%FS/3年，10年免维护；

7、极宽的测量范围100Pa~40MPa（最高可拓60MPa）；

8、最高100：1的可调节量程比。

工作原理

压力变送器包括两个功能单元：主单元和辅助单元

主单元包括传感器和过程连接。

工作原理如下：传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器、一个差压传感器和一个温度传感器。

绝压传感器只装在传感器膜盒的高压侧，作为静压测量和补偿的参考值，温度传感器作为温度补偿的参考值。差压传感器的正压侧与传感器膜盒的高压腔相连，差压传感器的负压侧与传感器
