水环式真空泵

FEBOK INDUSTRIAL GROUP 费博克工业集团水环式真空泵

水环式真空泵采用单级单作用结构形式，通常用于抽咽不含固体颗粒,不溶于或微溶于工作液的气体。泵一般以水作为工作液。 2BE1 水环式真空泵具有抽气量大、结构简单、

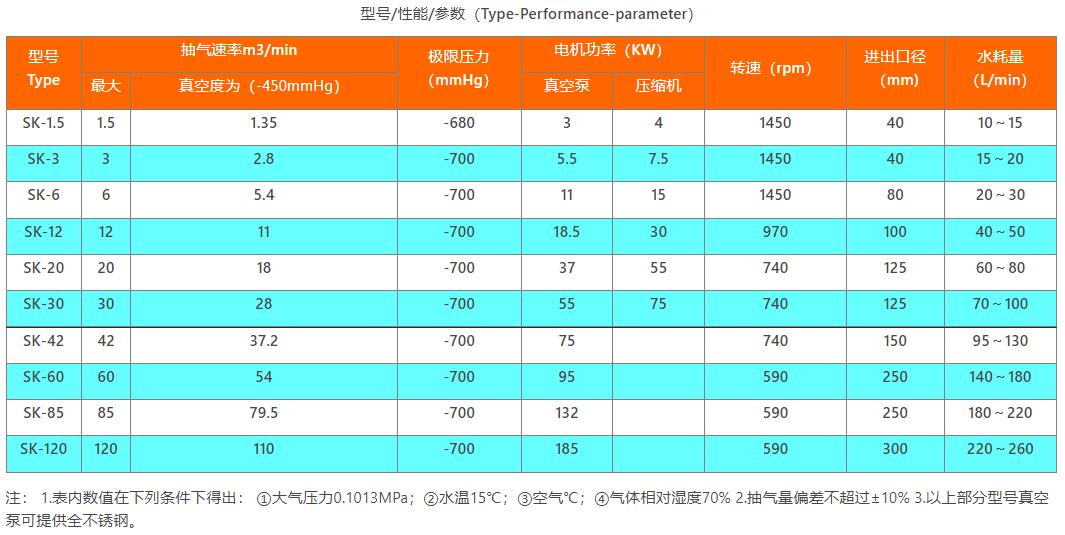

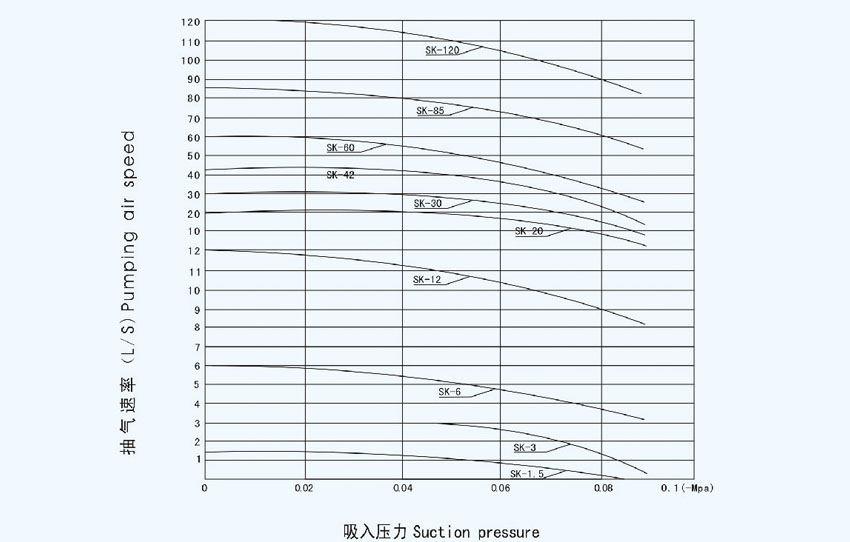

电源电压：3-380V/50Hz

极限压力：-0.098MPa(330KPa)

功率范围：5.5-55KW

主要材质：不锈钢、球磨铸铁、45#钢

典型用途：用于电力、石化、煤炭、造纸、烟草、食品、纺织、冶金及制药行业等用作真空脱水、真空干燥、真空过滤和压送气体

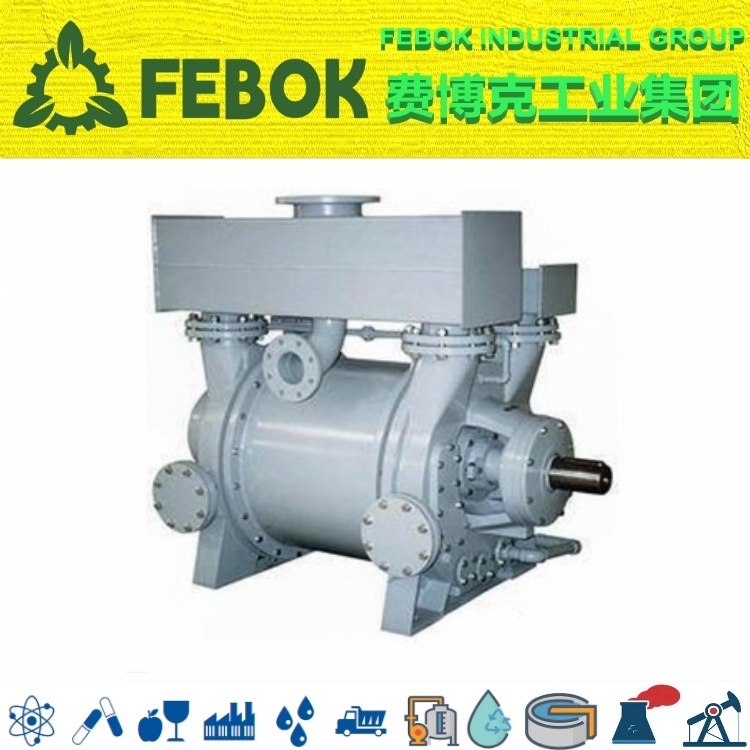

2BC水环式真空泵外形结构图

产品概述

    水环式真空泵采用单级单作用结构形式，通常用于抽咽不含固体颗粒,不溶于或微溶于工作液的气体。泵一般以水作为工作液。

　　水环式真空泵具有抽气量大、结构简单、运行可靠、高效节能等优点，广泛用于电力、石化、煤炭、造纸、烟草、食品、纺织、冶金及制药行业等用作真空脱水、真空干燥、真空过滤和压送气体。

　　产品结构原理图

　　水环式真空泵由泵体、叶轮、轴、侧盖、分配器等零件构成，侧盖与分配器分开，泵体为椭圆形，叶轮结构分铸造和焊接两种，并装有自动排水阀，轴封采用填料密封或机械密封，轴上装有轴套。对于2BE130-2BE170的水环式真空泵，排气管的联接方式根据需要，采用侧面接管或顶上接管。

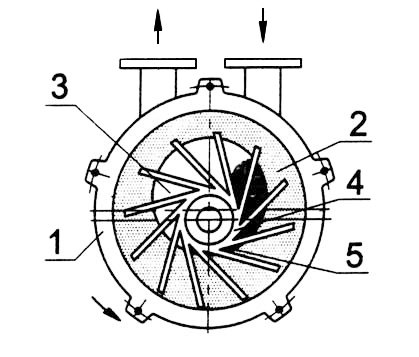

2BE1水环式真空泵结构图

　　如上图：1.叶轮 2.轮毂 3.泵体 4.吸气口 5.液环 6.柔性排气口

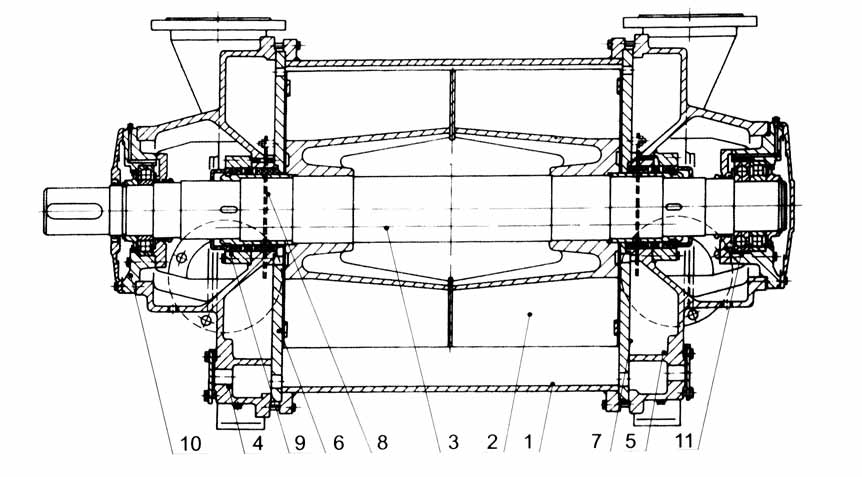

水环式真空泵内部结构图

　　如上图：1. 泵体 2.叶轮 3. 泵轴 4. 前侧盖 5. 后侧盖 6. 前分配板 7. 后分配板 8.阀板部件 9. 轴封部件 10.前轴承部件 11.后轴承部件

　　工作原理

　　叶轮偏心地安装在接近圆形的泵体内，当叶轮旋转时，液体受离心力作用在泵体内壁形成一个旋转的液环。在两相领叶片，叶轮轮毂和液环内表面之间形成密闭的气腔。在吸气区，密闭气腔体积逐渐增大，其内部压力下降，气体从吸气口吸入;在排气区，密闭气腔体积逐渐减小，其内部压力上升，气体被压缩，从排气口排出;该过程反复连续进行，达到抽送气体的目的。

　　应用领域

　　电力行业冷凝器抽真空、真空吸水、烟气脱硫、飞灰输送、真空排气

　　石油化工气体回收、瓦斯排放、原油真空蒸馏、聚酯生产、PVC生产

　　造纸业粗浆洗浆机、石灰泥浆过滤、沉淀物过滤、真空脱水、真空压榨、伏辊

　　采矿业真空过滤、废气回收、瓦斯排放、沼气回收

　　制药业真空干燥、真空蒸馏、物料加注或转移、真空晶华、真空汽化

　　木材加工真空吸附、木材干燥、木材保存、原木浸渍

　　食品饮料纯净水除气、食用油除臭、真空杀菌、湿滑、真空蒸发、真空包装

　　医疗器械蒸汽灭菌、中央真空系统

　　其他行业真空吸附、实验室抽真空、臭氧生产、真空挤奶等

真空泵工作效率高达60%-70%，真空泵效率约为30-40%)、低噪音。

　　轴承全部采用知名品牌轴承，保证了叶轮精确定位及运转过程中的高稳定性。

　　叶轮材质全部采用球墨铸铁铸造或钢板焊接，充分保证了叶轮在各种恶劣工况下的稳定性，且大大提高了泵的使用寿命。

　　泵体全部采用优质钢板制作，提高了使用寿命。

　　轴套作为最易损坏的零件，本公司全部采用高铬不锈钢制作，比普通材质寿命提高了5倍。

　　联轴器(直联传动)采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。

　　皮带轮(皮带传动)采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。

　　独特的上置式气水分离器既节约空间又降低了噪声。

　　机械密封选用高强度陶瓷合金，确保了泵在长时间运行过程中无泄漏。

　　泵体内壁型线采用近似椭圆的型线以保证最佳的抽气效果。

　　过流部件可全部采用SUS304/316不锈钢制造，用于具有吸酸碱腐蚀性或卫生等级较高的场合抽真空
