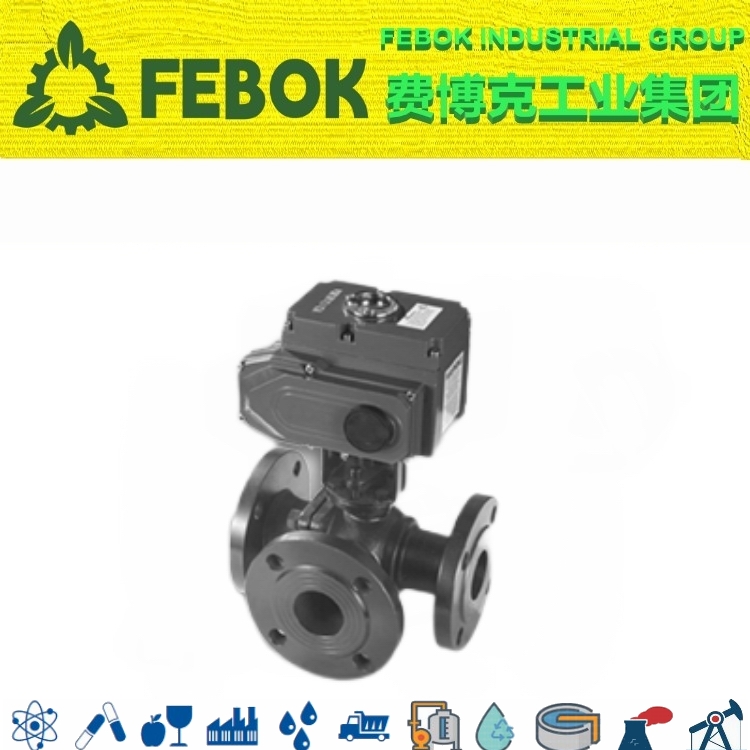

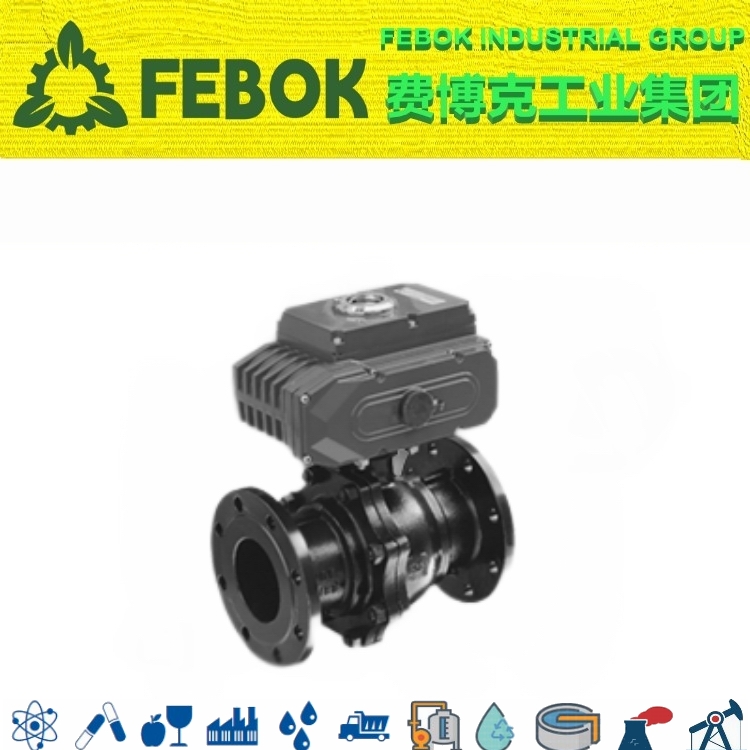

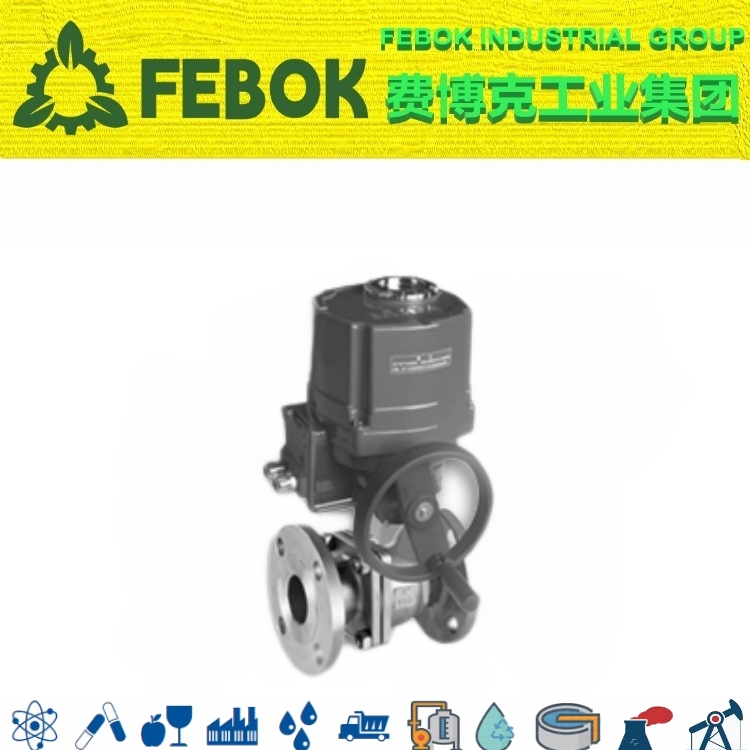

法兰电动球阀概述

法兰电动球阀是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质可以毫无损失的流过。配用高性能执行机构，产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还事宜控制污水和含有纤维性杂质的介质，电动阀门广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

法兰电动球阀的关闭件是个带孔的球体(或部分球)，球体随阀杆转动，实现阀门的开启或关闭。球阀在管路中主要用来做切断、分配和改变介质的流动方向。法兰球阀的球体是浮动的，在介质压力作用下，球体产生一定的位移并紧压在出口端的密封面上，保证出口端密封。电动法兰球阀可做高平台设计，采用阀门驱动装置标准的设计，不需要支架和轴承连接，执行器安装起来简单方便。

法兰电动球阀参数

法兰电动球阀特点

1.壳体-壳盖由硬质铝合金制成，具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀，防水等级为IP67、IP68和防爆型是可选的。
2.电机—全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，F级绝缘等级。内部热保护开关避免损坏电机。
3.手动手轮—手轮设计安全可靠省力。当执行器未通电时，将离合器拉到正确的位置后，可以用手轮操作。一旦通电，离合器将自动返回。
4.位置指示器—安装在中心轴上，用于观察阀门的位置。为了避免沉积和观察方便，它是由凸透镜设计的。
5.加热器和恒温器—用于控制执行器内的温度，以避免内部潮湿。
6.限位开关—两机械和电子双限位。机械限位螺丝可调。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过调整精确方便地设定。
7.扭矩开关—提供过载保护(HQ005/008/010除外)，并且当阀门堵塞时，通过自动切断电源来避免阀门和执行器的损坏。
8.自锁—精密蜗轮蜗杆传动大扭矩，噪音低(最高50dB)。自锁功能可防止反转，确保稳定型和可靠性。润滑油在出厂前已经添加。
9.防脱螺栓—拆下盖子时，螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
10.安装—电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。执行器可以垂直或水平安装。
11.线路—电路控制电路符合单相或三相电源标准，布局合理紧凑。端子有效满足各种附加功能要求。
12.智能模块—采用高度集成，低功耗的MCU和模拟电路控制板。全金属外部安装，电机热源和控制板有效分离，提高了执行器的抗干扰和耐热性。
13.阀位数字显示—执行器打开和关闭期间，液晶显示屏上显示阀门位置的变化(智能调节型)。
14.相序自动化调整—智能执行器自动连接到三相电源相序。

法兰电动球阀尺寸
