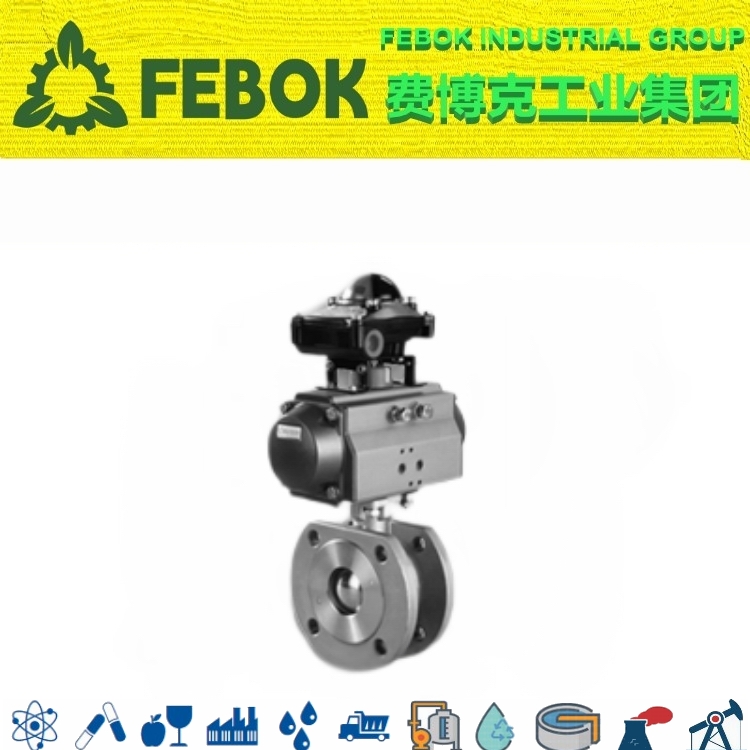

进口气动对夹球阀
产品型号：
产品描述：
气动对夹球阀概述气动执行器分为：气动双作用、气动单作用(弹簧复位)两种形式。对夹式气动球阀球芯通道形状有矩形、V形及O形。该阀门具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆···
产品特点：
立即咨询咨询热线：17750010617
气动对夹球阀概述
气动执行器分为：气动双作用、气动单作用(弹簧复位)两种形式。对夹式气动球阀球芯通道形状有矩形、V形及O形。该阀门具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
对夹式超薄气动球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭。球阀在管路中主要用来做切断、分配和改变介质的流动方向。阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。
气动对夹球阀参数
| 阀体参数 | 执行器参数 |
| 公称通径：DN15-DN100(1/2"-4") | 执行器形式：AT气动执行器、拨叉式气动执行器 |
| 公称压力：1.6Mpa-4.0Mpa | 作用方式：双作用、单作用(弹簧复位) |
| 适用介质：水、油品、气体 | 控制方式：开关型、智能调节型 |
| 适用温度：-20~180℃ | 气源介质：空气 |
| 阀体材质：WCB / CF8 / CF8M | 气源压力：双作用3-8bar；单作用4-8bar |
| 阀座材质：聚四氟乙烯PTFE；PPL | 行程调整范围：90°±5° |
| 球体材质：CF8 / CF8M | 输出扭矩：双作用3.9-10560N.m；单作用8.5-4858N.m |
| 阀杆材质：SUS304 / SUS316 | 附件：电磁阀、定位器、限位开关、三联件、手动机构 |
| 填料材质：聚四氟乙烯PTFE | 汽缸材质：铝合金、铸铁 |
| 设计标准：DNI 3357；EN 12516-1；ASME B16.34 | 活塞材质：铸铝硬质氧化处理 |
| 法兰标准：DIN 2633；EN 1092-1；ASME B165 | 弹簧材质：弹簧钢 |
| 检测标准：DIN 3230；EN 12266；API 598 | 气源接口：符合NAMUR标准 |
气动对夹球阀特点
AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式，活塞式行程长，适用于要求有较大推力的场合，可以直接带动阀杆，还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆，在对安全要求较高的生产过程中有着广泛的应用。

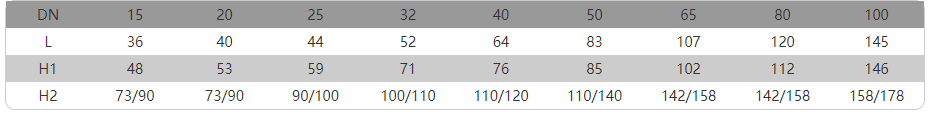

气动对夹球阀尺寸
