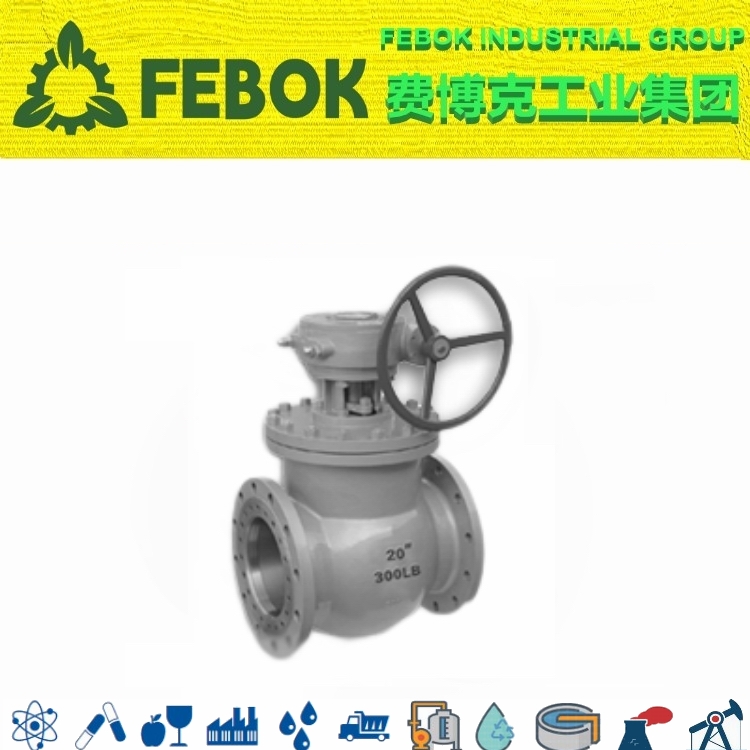

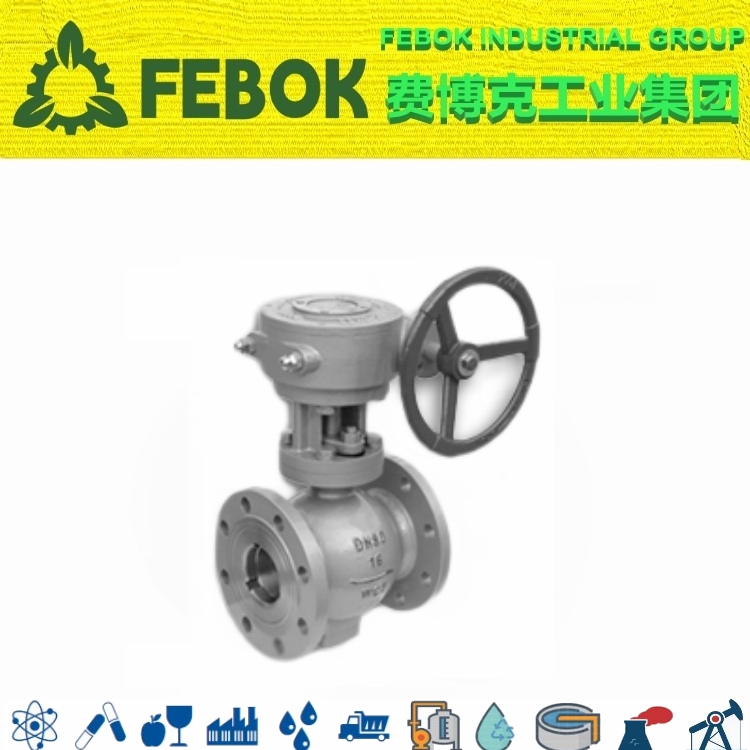

上装式双偏心半球阀概述

上装式球阀阀体作成整体，在其上部设有阀盖，阀座、球体、密封圈等均从上部装入。其优点是检修及更换阀座时，不必将球阀从管线上拆下来，仅打开阀盖，将球体吊出即可，这给地下管线球阀带来很大方便。上装偏心半球阀适用于污水处理、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场合。可代替：通用阀、油化工专用阀、燃气专用阀、料浆专用阀、煤粉灰渣专用阀等。上装偏心半球阀采用偏心结构原理，通过传动机构达到闸紧、调节、关闭的目的。双偏心结构球阀在开启时球体藏于阀腔内，流通载面大，关闭时阀芯球面沿阀座渐进，具有剪切功能，有效地切除结垢障碍，实现可靠密封。

上装式双偏心半球阀参数

上装式双偏心半球阀工作原理

上装式双偏心半球阀是将金属球冠固定在偏心球体上，通过偏心曲轴的90度旋转，实现阀门的启闭，与金属球冠密封面接触的金属阀座在轴向和径向浮动，以补偿球冠与阀座的配闸阀。其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。

上装式双偏心半球阀特性

- 阀门流道为直流形设计,流阻较蝶阀等阀门小。
- 阀门刚度高：阀体呈球形,阀芯为整体偏心曲轴结构。阀门能适应高流速及大过流量工况。在小开度高压差工况运行时，阀门无振动，无噪音。
- 阀门能实现可靠密封：采用偏心结构,即阀芯的旋转中心与阀座的安装中心间有一偏心距δ，阀门全关闭时,如果再关闭一个微小的角度(如0.5°),阀座密封面与阀芯球面间会产生干涉，即两密封面间会产生很大的挤压力,形成较高的密封比压,实现可靠密封。阀门的偏心量δ值是进行严密的理论计算(水力学计算、偏心轴的弯曲刚度、扭转刚度计算、球冠及阀座变形量的计算等)以及不少于20次试验确定的。能满足阀门双向密封的要求。

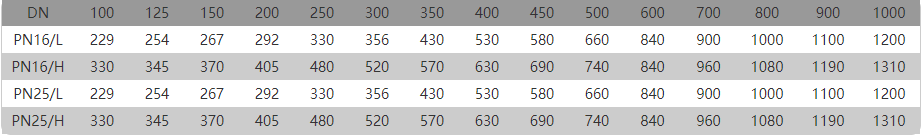

上装式双偏心半球阀尺寸

上装式双偏心半球阀安装

按阀体上标示的介质流通方向直接安装在管路上。一般情况下，可安装在管路的任意位置。如果阀门用于含颗粒及悬浮物的流体时其安装位置有水平管路安装及垂直管路安装两种方式。当采用水平安装时，阀瓣的轴线是与阀座端进入阀体的流向平行，阀瓣回转即开启。当采用垂直安装时，保持瓣在阀体的上半部；其阀座端的定位如图所示。
