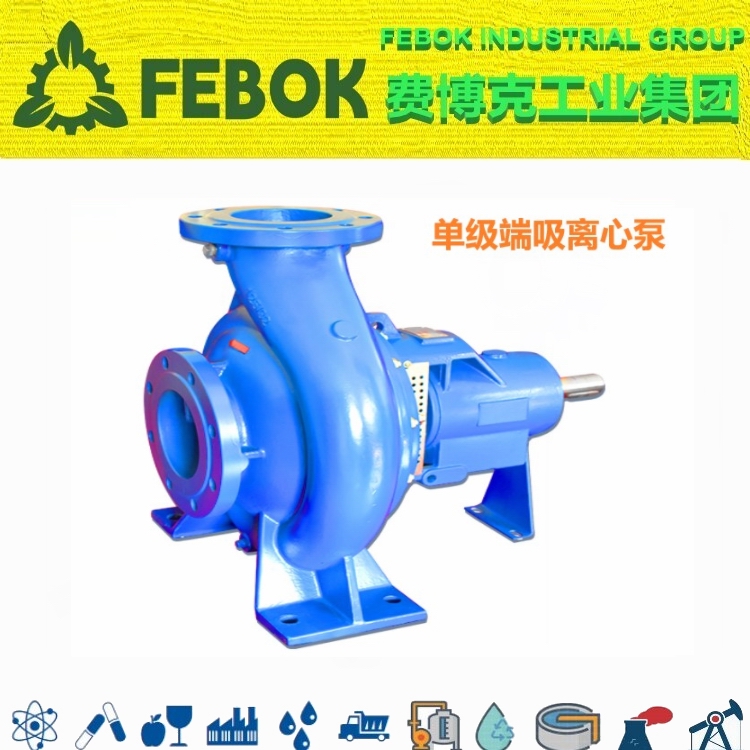

单级端吸离心泵

一、概 述

FEBOK INDUSTRIAL GROUP 美国费博克工业集团单级端吸卧式离心泵

工作条件

工作压力：1.6～2.5MPa

介质温度：0℃～85℃（超过温度范围请与我司咨询）

转速：1450r/min、2900r/min

从传动端看，水泵为顺时针方向旋转

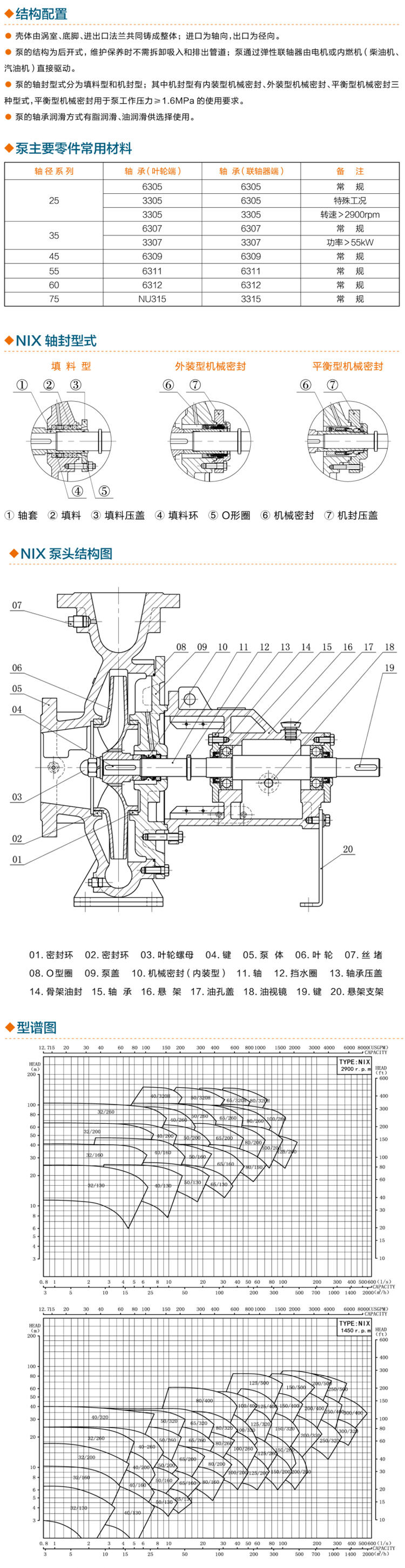

结构特点

水泵壳体由涡室、底脚、进出口法兰共同铸成整体。水泵为后开式结构，拆开泵盖和叶轮时不需拆卸吸入和排出管道。泵通过弹性联轴器由电机或内燃机（柴油机、汽油机）直接驱动。

泵的轴封方式采用机械密封。机封型有M1、M2、M3三种型式，其中M2型采用平衡型机封，用于泵工作压力大于1.0MPa的使用要求。

泵壳：底脚支撑结构，底座支承结构，泵为轴向吸入，顶端排出，螺旋型蜗壳，最大承压可达到2.5MPa,进出口法兰可按公制或美制钻孔。

叶轮：闭式叶轮，采用优秀的水力模型设计保证泵的性能和效率,叶轮100%做动平衡试验，减小水泵振动。

泵轴：采用SS420不锈钢轴.通用性广，全系列共60多种规格，但只用六种轴，同一规格轴、轴承、轴套、轴封、叶轮紧固件等均能互换。

轴封：采用国际知名厂家的优质机械密封，寿命长，无泄漏，可配套冲洗冷却等辅助系统。

轴承：进口NSK轴承，保证使用寿命寿命更长。采用双封闭免维护轴承，无需单独加注润滑油，省去客户维保时间。

产品优势

高效节能：应用国际上的NREC设计软件和CFD流体仿真分析软件开发设计高效率水力模型，通过对泵流场、温度场和强度、热变形、断裂、转子动态等特性的分析，效率高和可靠性高，高效区宽，最大程度地满足了离心泵在设计工况与非设计工况下运行的效率和可靠性要求，达到国际先进水平。

后开门式结构：维修保养方便，检修时不需要拆卸吸入、排出管路即可拉出转子部件进行检修维护。

外形美观：查韦斯三维造型机（即3D打印机）、UG、SolidWorks、CAE等三维绘图软件采用现代工业造型理论进行模块化设计和有限元强度分析，零件通用性强、可靠性高，在保证产品的实用性、易操作性、高可靠性的同时，注重外观造型设计与表面质量，提升产品的人文精神功能。

品质保证：铸件在铸造前均采用英国引进直读式光谱分析仪对材料进行化学成份分析，确保材质成份符合要求。泵叶轮及转子部件经过精密的动平衡试验检测，故泵运转更加平稳，泵的振动和噪音更小，泵的使用寿命更长。

产品定位：提高国内装备业的技术层次，有效服务装置、流程使其达到安全、可靠、节能、环保的需求。
