FEBOK INDUSTRIAL GROUP 费博克工业集团真空负压风机

多级高压离心鼓风机的主要技术规范：

1、进口容积流量 5－250m3/min

2、出口压力 3000－100000Pa

3、环境温度 -35—40℃

4、相对湿度 20—85%

5、连续运转 >一年

6、噪声 LSA<15db

风机简介

多级离心风机是各种冶炼高炉、化铁炉鼓风、洗煤跳汰机配套、矿山浮选、污水曝气、气力输送、燃烧炉、冲洗、电力、水泥、真空包装、石油化工等行业的主要设备之一，输送气质为空气，也可用于输送其它特殊的气体，具有容积利用率大、容积效率高、噪音低、运行平稳可靠，稳定区域广、输送气体清洁、干燥且无油、易损件少、安装操作维护方便等特点。我公司拥有多年研发生产多级离心鼓风机经验，产品结构先进、性能可靠、工作稳定、能耗低。我公司生产的多级离心鼓风机价格合理，已形成系列产品，深受国外用户欢迎。多级离心鼓风机主要用于低压力场合的气体输送和加压系统，广泛应用于石化、建材、电力、冶炼、化肥等行业。

工业处理：

曝气池多级离心风机、 风干多级离心风机、 空气浮选和空气滑动多级离心风机、 气刀剥离多级离心风机、 吹气系统多级离心风机、 碳黑多级离心风机、 煤炭气化多级离心风机、 助燃鼓风机、 烟气脱硫多级离心风机、 氧化风机多级离心风机、 流化床多级离心风机、 气体加压多级离心风机、 氧气~二氧化碳~氮气等、 气体回收、 垃圾掩埋气体、 液化天然气汽化、 印刷厂、 纸浆脱水、 钢电镀槽、 硫磺回收、 蒸汽再压缩

水和污水处理：

通风、 需氧消化、 沼气压气机、 消化池气助推器、 过滤器反洗、 空气净化、 沉砂池

工程化真空系统：

除尘室多级离心鼓风机、 电子厂多级离心鼓风机、 爆炸性粉尘收集多级离心鼓风机、 熔剂回收多级离心鼓风机、 住宅清洁多级离心鼓风机、 灰尘收集多级离心鼓风机、 口腔清理、 OSHA标准要求、 气动输送多级离心风机、 产品回收多级离心风机、 卫生/产品质量、 面包店、 面粉/谷物磨粉机、 食品、 医药品、 原料收集、电厂脱硫氧化风机

工作原理

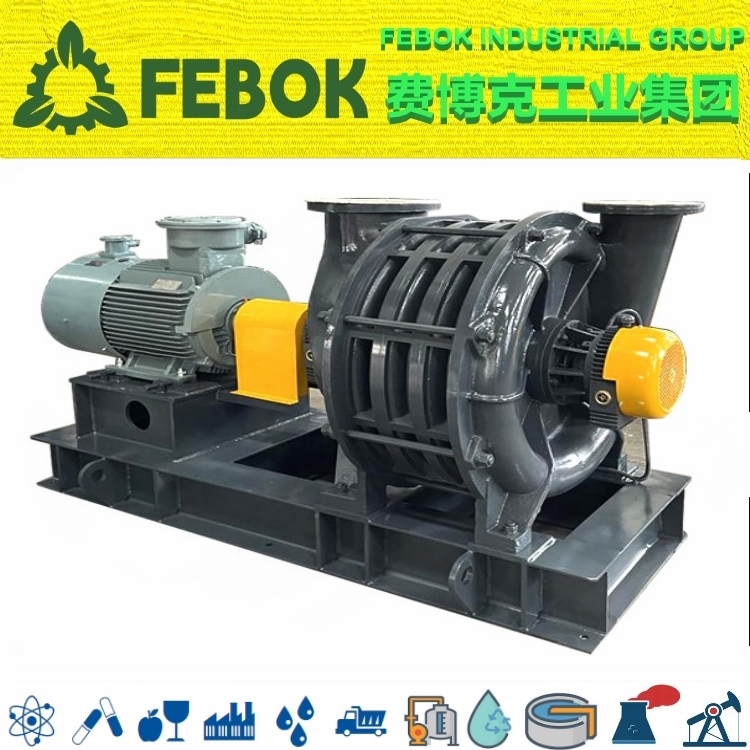

多级离心风机主要由离心风机主机部分、附件部分和配套部分组成。多级离心鼓风机主机部分主要有鼓风机主机、电动机、主机与电动机联合公共底座，主机与电动机直连联轴器组成；风机附件部分主要有弯管、消音器、过滤器等组成；鼓风机配套部分主要由蝶阀、电动机控制启动柜、绕行接头等组成。多级离心鼓风机为多级、单吸入、双支承结构。采用联轴器传动，从电机端看，鼓风机为顺时针方向旋转，风机有高速和低速两种，主轴采用钢性轴设计，非接触性曲折式密封，不会磨损及发热，密封性极佳，轴承座与壳体分开。机壳均由灰铸铁制成。机壳径向剖分、整体串联式。每级叶轮进口圈处、级间和机壳两端装有迷宫式密封，以防气体泄漏。鼓风机转子经静、动平衡校正、运转平稳。

性能特点

1、多级离心风机进排气机壳及回流器通过参数优化与叶轮相匹配，流线型设计流动损失更小；

2、采用三元流子、组合式叶轮、复合型线技术，叶轮气动效率高；

3、叶轮进口密封倒流技术，有效改善叶轮进口流动性；

4、机翼型回流器叶片设计技术、损失小，静压能转化更高；

5、应用流动分析技术优先鼓风机技术，损失小，静压能转化更高；

6、多级离心鼓风机采用了三元流叶轮，使得风机效率更高，性能更好；

7、转子经严格动平衡后，振动小，可靠性高，整体噪音低;

8、多级离心鼓风机风机结构先进合理，易损件小，安装、操作、维护方便。

风机结构

（一）机壳部

多级离心风机定子为垂直部分型层叠式结构，由进气室、中间机壳、排气蜗壳组成，三者通过双头螺栓紧固连接，形成气体流通，各部均采用优质铸铁树脂铸造而成，经严格去应力退火处理，以减少变形，并在专有设备上加工完成，精度高，同轴度好，确保了转子部运转平稳。

（二）转子部

转子由叶轮、主轴、轴套、轴承和半联轴器等组成，主轴采用优质碳素钢，经调制处理与叶轮组装后整体作动平衡校正，以确保叶轮运行平稳可靠。

（三）叶轮

多级离心风机叶轮分高强度铝合金精密铸造和高强度合金钢焊接两种形式。铸造叶轮采用高轻度铝合金材料，由专业厂家铸造而成，并经过严格固溶处理，提高强度。焊接叶轮有前盘，叶片和轴盘焊接而成，焊接过程中要多次进行热处理以消除焊接应力。叶轮经严格的精加工后作动静平衡矫正和超速食盐。

（四）轴套及润滑

轴套采用进口产品，设计寿命100000小时，采用优质润滑油润滑。

（五）轴承座

轴承座采用铸铁材料两端外布置，便于拆装和更换轴承，轴承座上没有测温和侧真空，也可配置水冷轴承座。

（六）密封

鼓风机叶轮进口处和各级之间，叶轮毂和级间隔板相应部位之间，定子两端轴孔处均采用迷宫式密封，以减少气体泄漏。

（七）油箱

标准风机采用大面积散热的油箱，有效降低油温，增加润滑油和轴承的使用寿命，无须冷水。油箱采用双油箱设计的飞溅润滑系统，为轴承提供充足的润滑，同时放置油泡效应和漏油。

（八）轴封

轴封位于风机两侧，在不拆卸壳体的情况下即可更换密封。标准风机（及输送空气）轴端选用的迷宫密封，对于输送特殊介质风机可采用活塞环密封。

（九）传动方式

小型号多级离心风机采用进口皮带传动及直联传动，其它采用弹性柱销联轴器或膜片联轴器，使传动更平稳可靠。

（十）电器控制系统

根据用户需求配置操作性好的就地控制盘，以及多台鼓风机并联操作用的中央控制盘，通过MCP中央控制实现多台鼓风机的就地调节。
