气动刀型闸阀概述

气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。
刀型闸阀，又称刀闸阀、刀形闸阀或刀型浆阀。它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，适用于浆液、污水、煤浆、灰渣、渣水混合物等介质管道，可作为介质切断和节流使用。

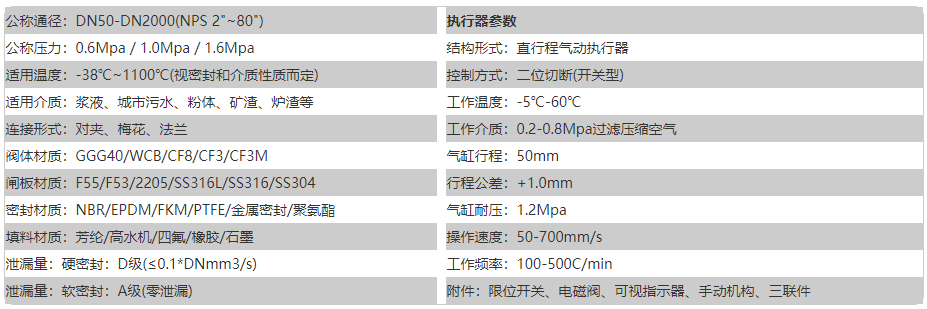

气动刀型闸阀参数

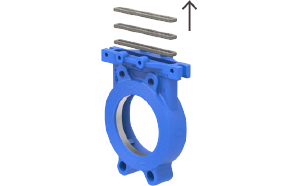

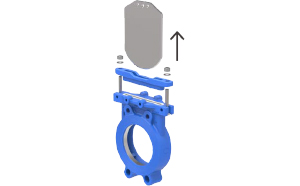

气动刀型闸阀构造

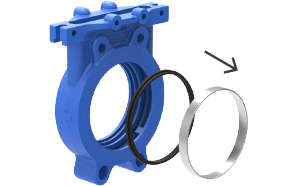

1、可更换阀座型单向密封刀闸阀是一种可更换橡胶密封圈的刀闸阀结构，密封原理主要是通过闸板与橡胶密封圈的紧靠，从而达到密封效果，此结构主要特点在于，橡胶密封圈是封套在阀座上的阶梯凹槽内，密封圈由金属弹簧结构反锁，使得密封圈与闸板开关密封过程中不会脱落，并且密封圈坏了，可以取下金属压套随意更换橡胶密封圈。使得阀门使用效率大大提高，是一种经济有效的高性能产品。
2、无凹槽刀闸阀又称双向密封刀闸阀，阀体采用2体式结构，聚氨酯内衬阀座密封圈充分保护阀体不受介质冲刷。当阀门关闭时闸板下移，闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封；当刀闸阀开启时闸板上移，闸板底部边缘与密封条脱离，密封条弹起与凹槽平整，能防止刀闸阀在使用过程中，介质积存在中腔的凹槽里，从而有效提高刀闸阀的密封效果，防止阀门关闭时泄漏。特别推荐在采矿场使用。
3、无凹槽刀闸阀又称双向密封刀闸阀，阀体采用整体式结构，包括阀体，闸板和U型密封条，阀体左右两侧及中腔底部设有凹槽并装有弹性U型密封条，双侧带PU保护套。当阀门关闭时闸板下移，闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封；当刀闸阀开启时闸板上移，闸板底部边缘与密封条脱离，密封条弹起与凹槽平整，能防止刀闸阀在使用过程中，介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果，防止阀门关闭时泄漏，双侧带PU保护套设计延长阀门使用寿命。

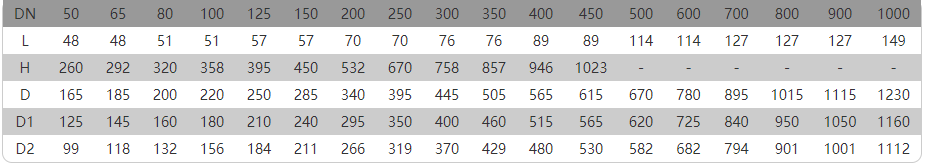

气动刀型闸阀尺寸
