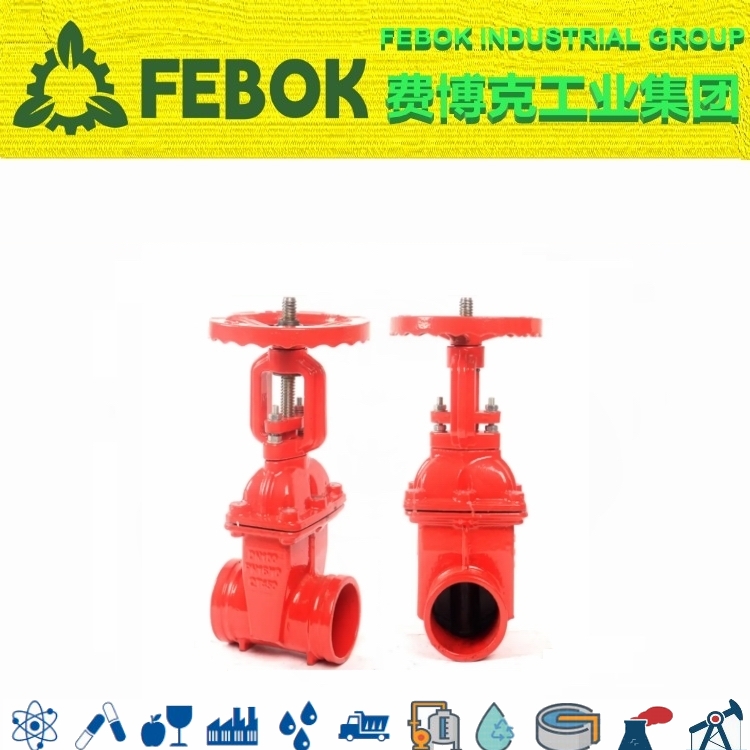

消防信号闸阀概述

信号闸阀在特制手动闸阀的基础上加设电信号装置而成，阀门除了按国家标准设计制造外，并按此阀在自动喷水灭火系统中安装及使用特点，采用不锈钢精磨阀杆及便于维护的特种盘根密封，并增设了独特的O型圈阀杆上密封(倒密封)结构，能确保阀门长期处于常开状态下，阀杆不渗漏，有利于吊顶中安装使用。消防信号闸阀，主阀与手动暗杆型弹性座封闸阀相似，上部为立柱式信号装置。主要适用于生活用水系统、给排水系统、污水处理系统等，在建筑、城市环保、石化、电力等行业消防系统的流体输送管线上使用。

消防信号闸阀参数信号闸阀工作原理：电信号装置为全封闭精密机电盒式结构，盒内采用不锈机件及进口电气元件，装置设于操作手轮下方不易被碰撞的阀体压盖上。内设微动开关及其推动机构，以齿轮与固定在阀杆上的齿轮啮合传动，当转动手轮启闭闸阀的同时，信号装置便输出对应闸阀启闭位置的"通"、"断"电信号。当输入24V电压，阀门关闭到全开启度的1/4时，阀门被关闭的信号即可传递到控制中心。信号闸阀在阀由全开到全闭的行程内均有信号输出。信号装置输人电压24V交流或直流电源。

消防信号闸阀信号输出

阀门配置立柱式信号装置。在阀门开度≥80%时可输出一远程"通"电信号，阀门开度﹤80%时可输出一远程"断"电信号。可根据现场系统控制的需要，选择合适的接线方式。微动开关有两种工作状态：当闸阀开度≥80%时，红色、黄色线接通，红色、绿色线断开；当闸阀开度＜80%时，红色、黄色线断开，红色、绿色线接通。
