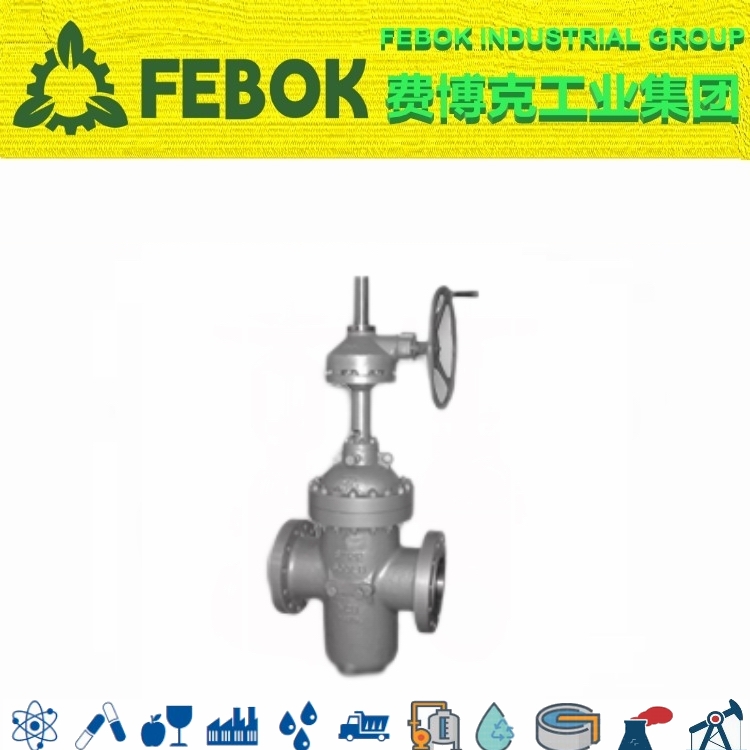

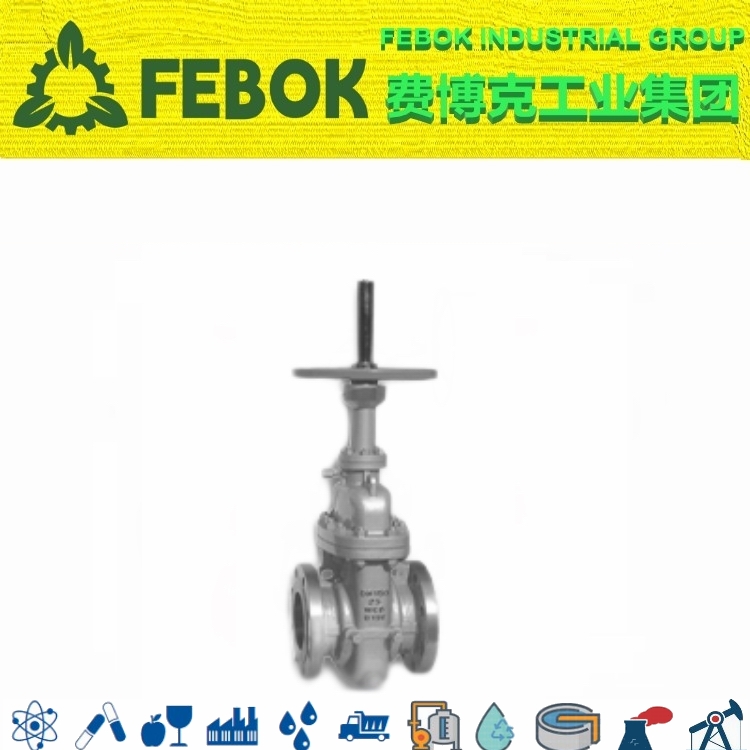

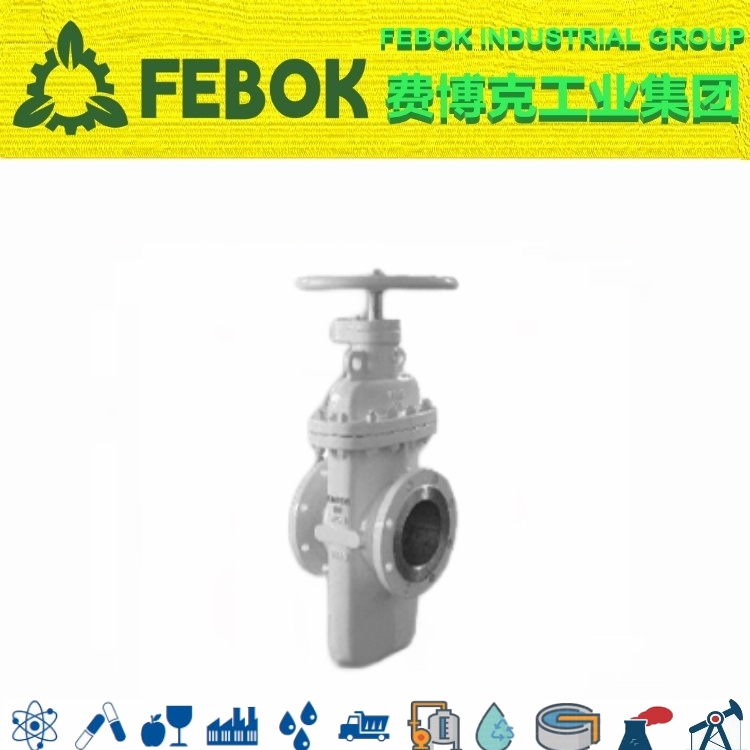

带导流孔平板闸阀概述

平板闸阀是一种关闭件为平行闸板的滑动阀门。其关闭件可以是单闸板或是带有撑开机构的双闸板。闸板向阀座的压紧力是由作用于浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。带导流孔平板闸阀可用于介质中含有大量杂质的系统工况，可自动冲洗阀腔内的杂质。一般用于放空系统和油、汽存贮装置上，平板闸阀适用于天然气、石油、化工、等输送管线，用作启闭设备。

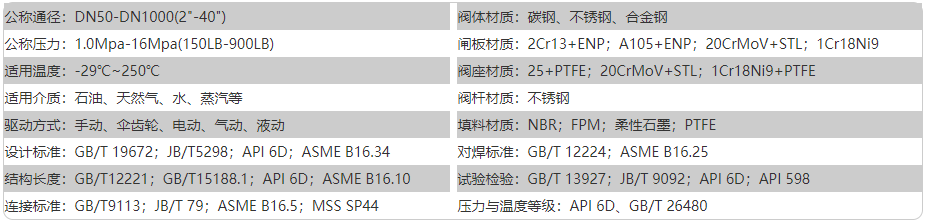

带导流孔平板闸阀参数

带导流孔平板闸阀构造

1.开启闸板时，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
2.关闭阀门时，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成一道密封。同时，将闸板压向出口端密封座上，成为双重密封。密封部位都有注脂装置，在阀门泄露时可以紧急密封。
3.采用浮动阀座，双向启闭，密封可靠，启闭灵活。闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
5.阀体承载能力高，直通式通道，全开时，与闸板导流孔相贯通和直管相似，流阻小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

带导流孔平板闸阀流量特性

带导流孔的平板闸阀，其流量特性等同于铜规格的管道，呈等百分比特性，不带导流孔的平板闸阀，其中腔跨度较楔式闸阀小，且属于规则的圆柱体，所以，基本上除压力损失较带导流孔的大外，其余特性基本接近。不带导流孔调节型的平板闸阀其对流量的调节特性优于普通不带导流孔的平板闸阀。

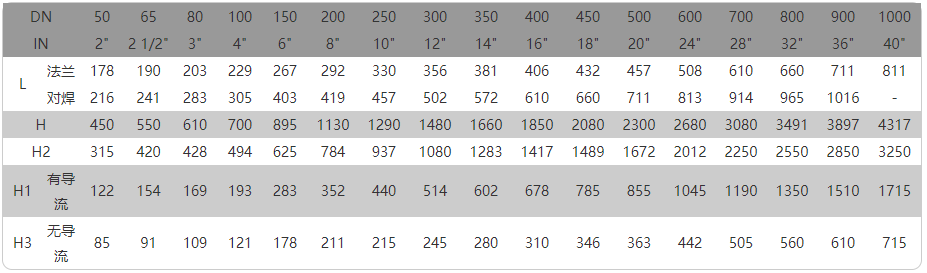

带导流孔平板闸阀尺寸

型号：(K)Z5(6、9)4(6)3(4)W(P)(F、Y、D) PN1.6、2.5Mpa API 6D Class150
