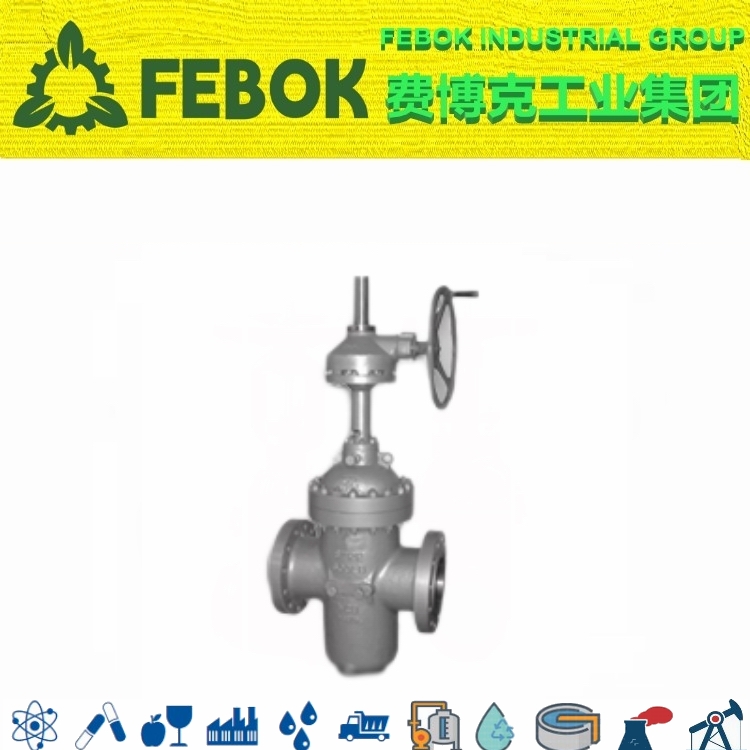

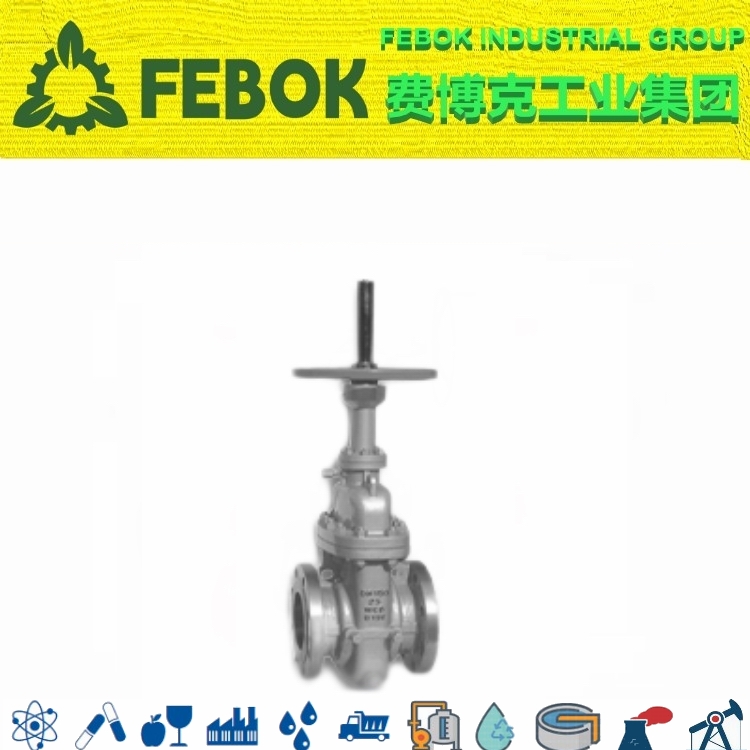

进口无导流孔平板闸阀
产品型号：
产品描述：
无导流孔平板闸阀概述平板闸阀是一种关闭件为平行闸板的滑动阀门。其关闭件可以是单闸板或是带有撑开机构的双闸板。闸板向阀座的压紧力是由作用于浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。无导流···
产品特点：
立即咨询咨询热线：17750010617
无导流孔平板闸阀概述
平板闸阀是一种关闭件为平行闸板的滑动阀门。其关闭件可以是单闸板或是带有撑开机构的双闸板。闸板向阀座的压紧力是由作用于浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。无导流孔的平板闸阀用于不需通清洗的管线上。无导流孔平板闸阀结构独特、排污方便、不受现场窨的限制，可以任意角度安装。

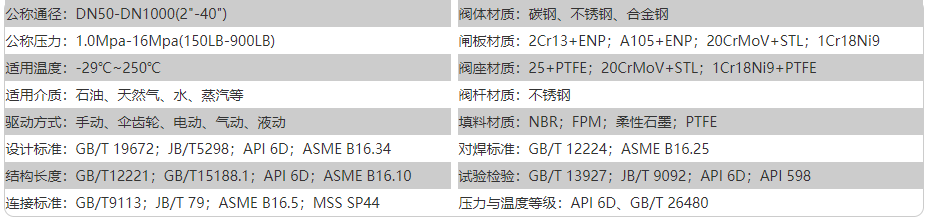

无导流孔平板闸阀参数
无导流孔平板闸阀构造
阀体有铸造和焊接两种结构。短型无导流孔平板闸阀采用焊接结构，结构长度短，重量轻，特别适用于要求重量轻的装置。
浮动阀座的结构，使阀门进出口双向均可密封。
阀座密封为双套密封，具有双重密封的功能，PTFE能自行清除砂粒杂质和污垢，保证密封完好。
硬密封结构的阀门，密封面堆焊Co基硬质合金，硬度达到HRC44-52，保证密封的可靠性。
阀门的耐火设计执行API6FA和APl607的标准，对应用于烃类流液体、油气管线的阀门，执行此项标准，能达到防火要求。
阀门全开时，通道为直管线，流阻系数及压力损失均很小，可通毛球清扫管线。
阀门设有自动卸压保护装置，保证使用安全。
全封闭结构，防护性能好，可全天候使用。
无导流孔平板闸阀流量特性
带导流孔的平板闸阀，其流量特性等同于铜规格的管道，呈等百分比特性，不带导流孔的平板闸阀，其中腔跨度较楔式闸阀小，且属于规则的圆柱体，所以，基本上除压力损失较带导流孔的大外，其余特性基本接近。不带导流孔调节型的平板闸阀其对流量的调节特性优于普通不带导流孔的平板闸阀。

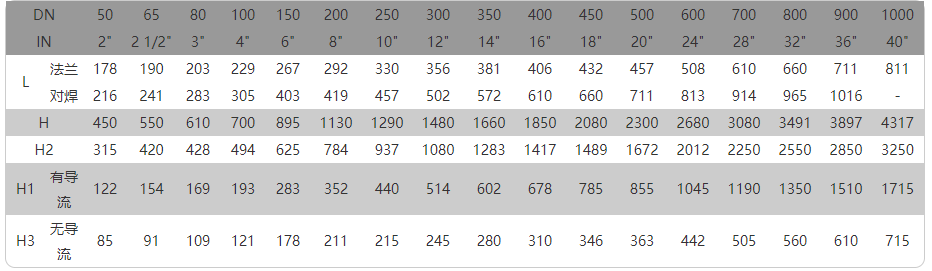

无导流孔平板闸阀尺寸
| PN1.6-2.5Mpa（Class150） | PN4.0-16Mpa(Class300-900LB) |
型号：(K)Z5(6、9)4(6)3(4)W(P)(F、Y、D) PN1.6、2.5Mpa API 6D Class150
