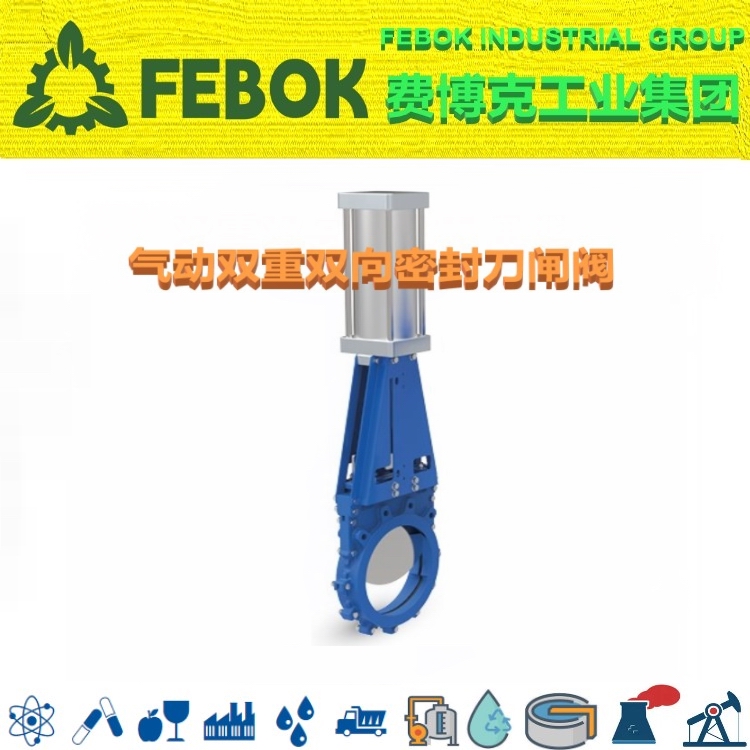

气动双重双向密封刀闸阀

工作压力：

DN50-DN100 16bar

DN125-DN400 10bar

DN450-DN600 8bar

DN650-DN1000 4bar

DN1100-DN1400 2bar

连接形式：对夹

设计标准：JB/T8691-2013

法兰标准：GB/T9113.1-2010

结构长度：GB/T15188.2-94 chart6-7

检验标准：GB/T13927-2008

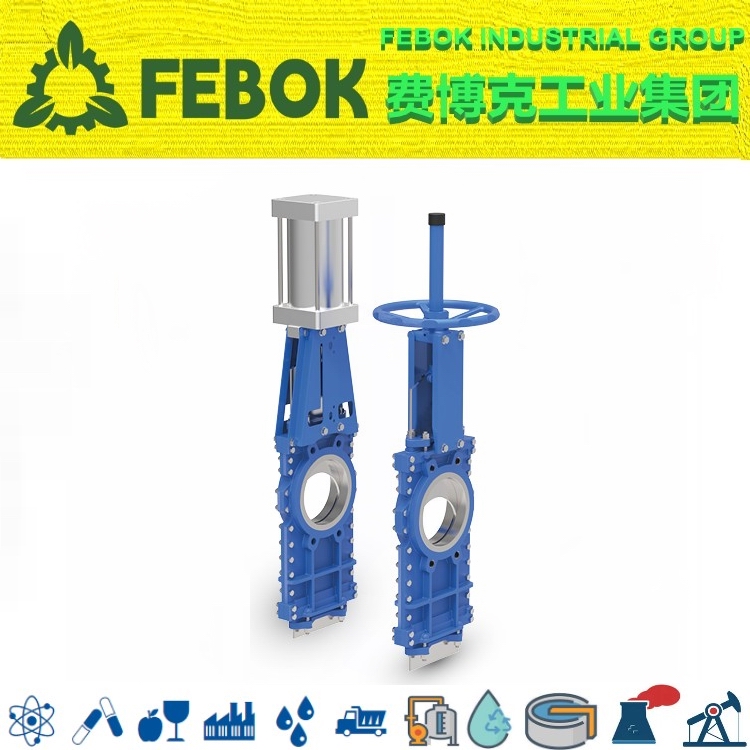

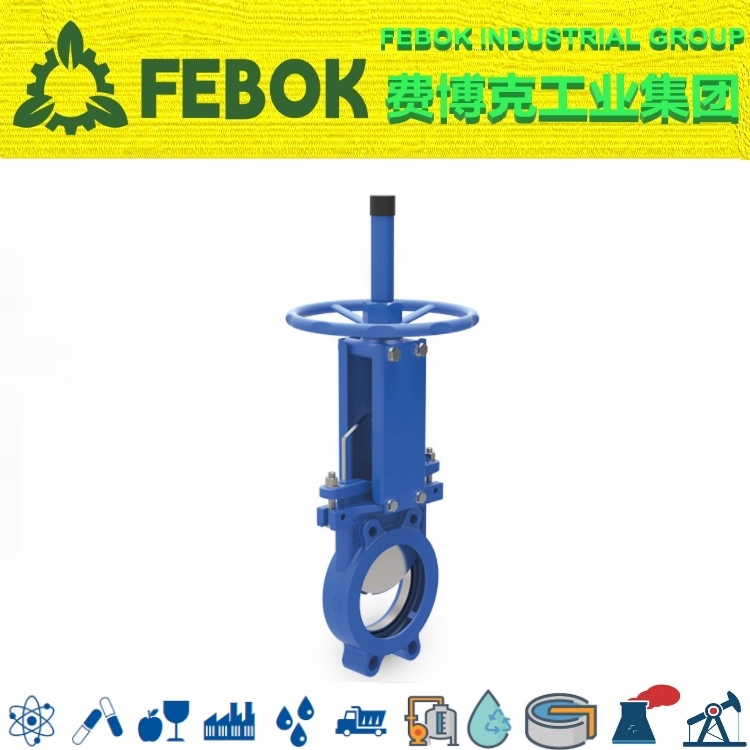

开关形式：手轮，涡轮，气动，电装，液动，电液动，链轮盘

阀体材质：WCB,CF8,CF8M

闸板材质：F55, F53,2205, SS310, SS316L,SS316, SS304

密封材质：NBR, EPDM

填料：芳纶，高水基，四氟，橡胶

适用介质：适用于泥浆、城市污水处理、糖厂、造纸、医药、化工等油品, 等固体介质。

产品描述：

无凹槽刀闸阀又称双向密封刀闸阀，铸钢和不锈钢阀体采用2体式结构刀闸阀,包括阀体, 闸板和U型密封条, 阀体左右两侧及中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移, 闸板底部与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封; 当刀闸阀开启时闸板上移, 闸板底部边缘与密封条脱离, 密封条弹起与凹槽平整, 阀体带刮片设计能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果, 防止阀门关闭时泄漏。

产品特点：

1.U型阀座密封圈设计

2.2体式阀体设计

3.带PTFE 刮片式阀体，有效防止阀门开启时的流体上行

4.二体式新型支架，增加了支架的强度

5.无凹槽设计，防止流体滞留在阀腔内

6.DN50-DN550一体式阀座密封圈，大于DN600为2体式阀座密封圈
