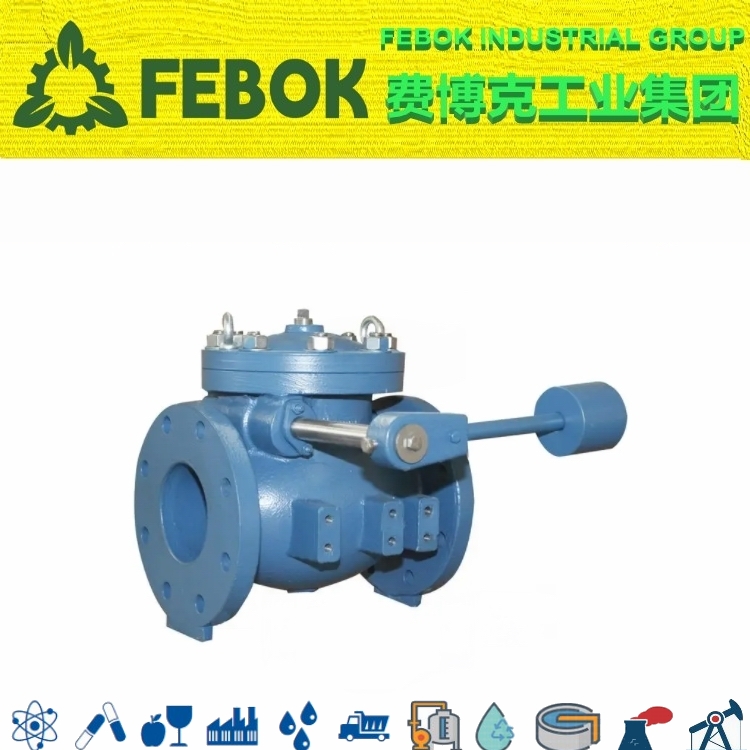

旋启式微阻缓闭止回阀概述

止回阀(又称单向阀或逆止阀)。止回阀是依靠自身阀瓣重量及或管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。主要用于介质单向流动的管道上，只允许介质向一个方向流动，而且阻止反方向流动，防止水逆流及降低水锤所造成的管线损坏。
微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

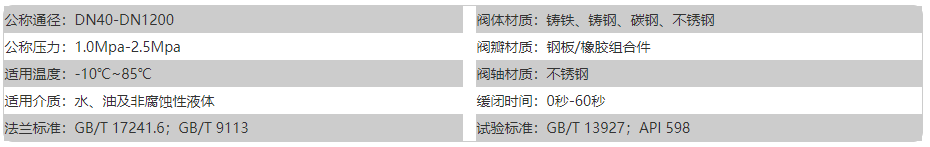

旋启式微阻缓闭止回阀参数

旋启式微阻缓闭止回阀原理

HH44X微阻缓闭止回阀工作原理是靠进水口介质的流速水头作用，阀瓣自动开启使介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔，将活塞从活塞腔内推出。当水流停止时(或水泵突然停止运行时)，由于阀瓣的自重和水倒流的作用，使阀瓣自动关闭。但是由于活塞处于推出位置，顶住阀瓣，使阀瓣不能将阀口全部关闭还剩余20%的开度使水流通过，这就减弱了水锤压力。当阀瓣压在活塞的端部时，由于反作用力的产生，使活塞后腔的水阻止活塞退出，亦阻止阀瓣的关闭，这时只能通过微量调节阀缓缓流回隔离装置，使阀瓣徐徐关闭。阀瓣分成快速和缓慢两步关闭达到了既防逆又减弱水锤的作用。活塞伸出长短决定了阀瓣缓闭的开度。缓闭开度大，水锤小，延长关闭时间；反之，开度小，会产生破坏性水锤。在结构上采用了缓闭开度调节器，即用拉杆对活塞伸出的长度进行控制。管路的长短决定水锤峰值的周期，为了适应各种系统的缓闭时间的要求，阀门设制了一个微量调节阀，可根据水锤峰值到来的时间长短，准确控制活塞后腔压缩水的流量，也就是控制阀瓣的缓闭时间。关闭时间由0~60s任意调节。
- 当水介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0`60秒内任意调节。
- 当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。
- 介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍。

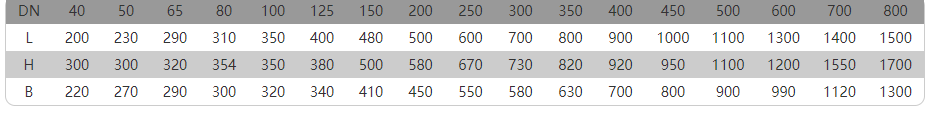

旋启式微阻缓闭止回阀尺寸
