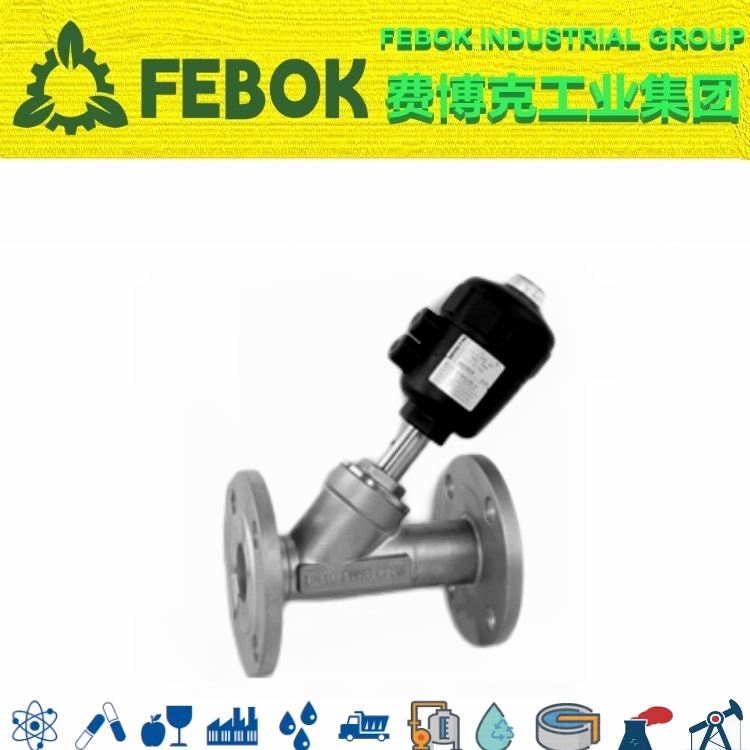

法兰气动角座阀概述

角座阀是指利用执行器活塞来提供线性作用力推动阀芯离开阀座的一种气控阀门。阀座设置一定的角度，从而在阀门打开时提供尽可能大的流量。角座阀尤其适用于高温且流量要求较大的流体环境下，如蒸汽或者水。角座阀中某些型号，如果反向安装，运行时会克服水锤作用。

法兰气动角座阀上面装有气动执行器，在单作用情况下，由一个二位三通电磁阀控制。导向介质压力进入执行器，作用于活塞，使阀芯穿梭于阀腔中实现打开或关闭阀门。阀芯复位通常是借助于气动执行器中的弹回弹簧来完成。在双作用配置的阀门中，没有弹回弹簧，导向介质既用来打开阀门，也用来关闭阀门。

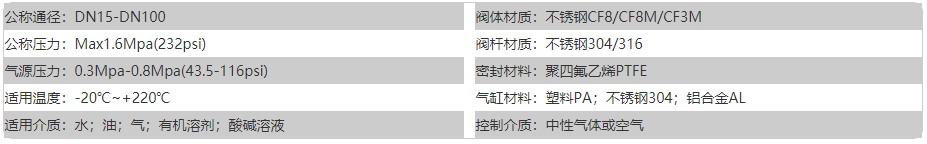

法兰气动角座阀参数

法兰气动角座阀原理

二位二通活塞式多介质常闭型(N.C.)气动角座阀，工作方式高进低处。工作原理：单作用只需2孔进气，上腔内的气体从1孔排出，阀门打开；2孔断气上腔弹簧复位，下腔的气体从2孔排出，阀门关闭。双作用则当1孔进气时阀门关闭，2孔排出下腔内气体；当2孔进气时阀门开启，1孔排出上腔内气体。当工作方式为低进高出时，A为进水口，B为出水。
二位二通活塞式多介质常开式(N.O.)气动角座阀，工作方式低进高出。工作原理：单作用只需1孔进气，下腔内的气体从2孔排出，阀门关闭；1孔断气下腔弹簧复位，上腔的气体从1孔排出，阀门打开。双作用则当1孔进气时阀门关闭，2孔排出下腔内气体；当2孔进气时阀门开启，1孔排出上腔内气体。当工作方式为高进低处时，A为进水口，B为出水口，工作原理一样。

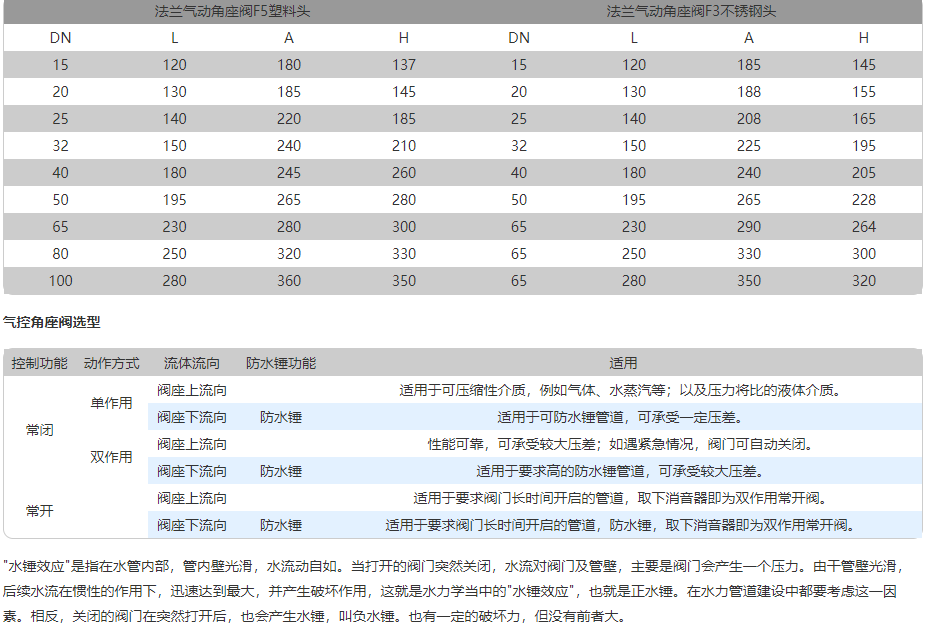

法兰气动角座阀尺寸
