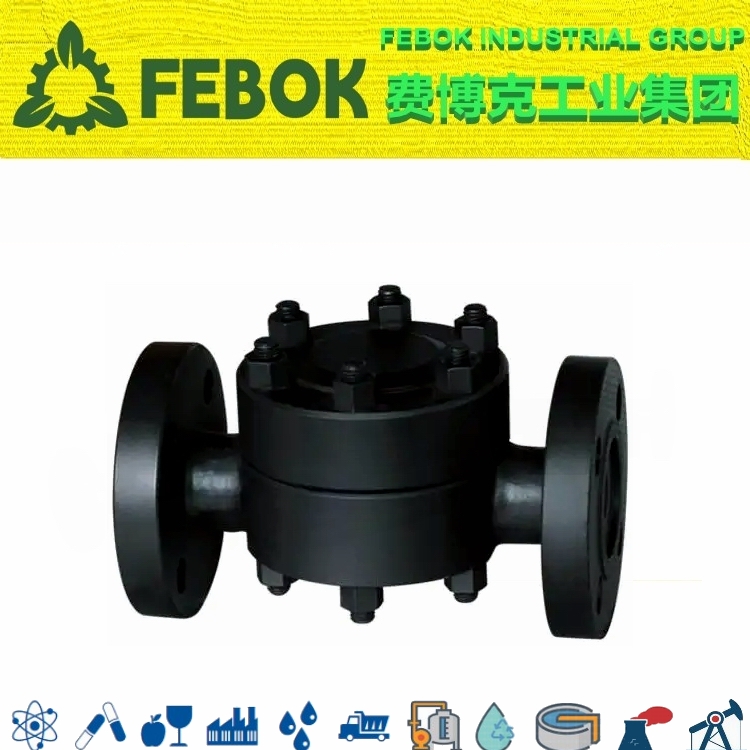

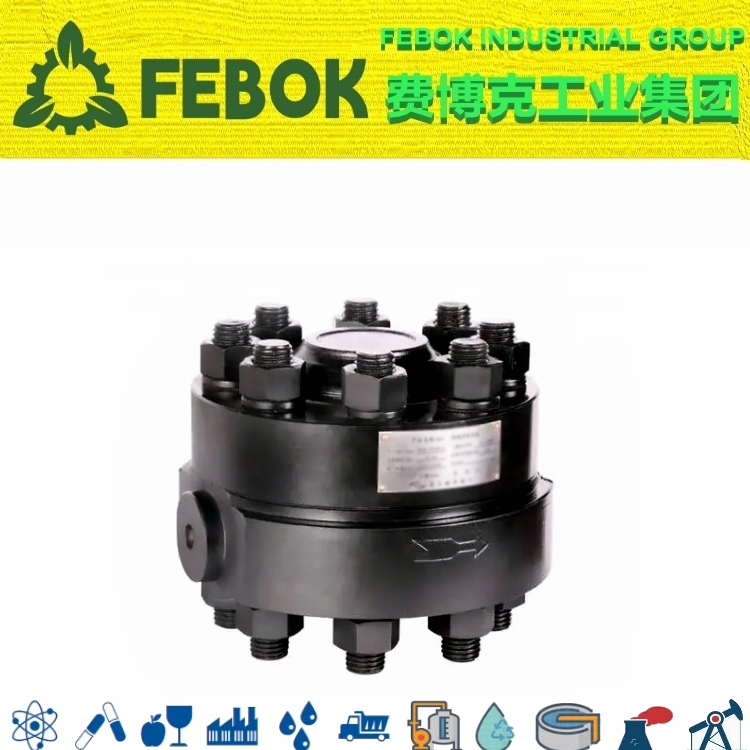

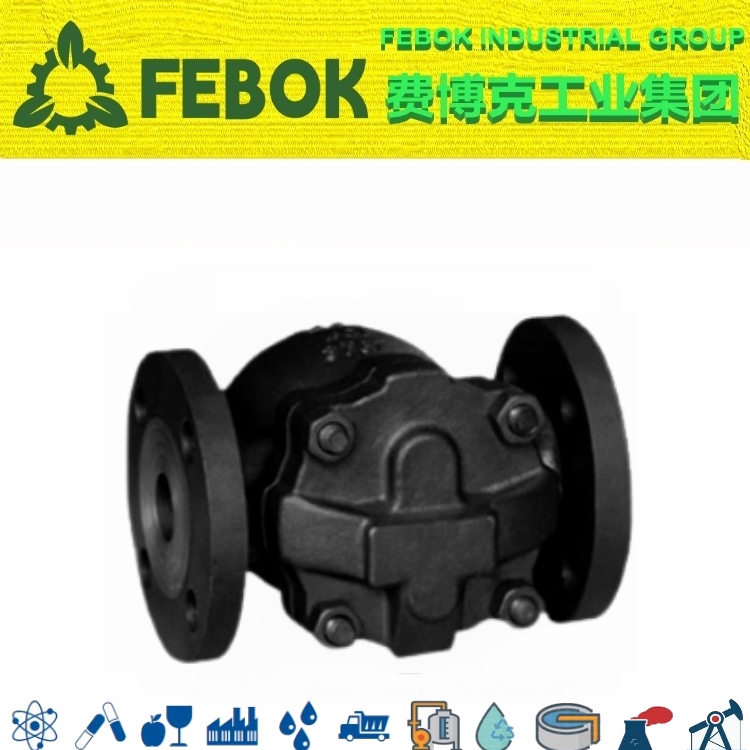

进口机械杠杆浮球式蒸汽疏水器
产品型号：
产品描述：
机械杠杆浮球式蒸汽疏水阀概述机械杠杆浮球式蒸汽疏水阀是利用蒸汽和冷凝水的密度差来操作的。通过凝结水液位变化，使浮球升降带动阀瓣的开启或关闭，达到阻气排水的目的。这种类型的疏水阀操作十分便利，阀门能在冷凝水负荷变化时有效工作，同时不受操作压力···
产品特点：
立即咨询咨询热线：17750010617
机械杠杆浮球式蒸汽疏水阀概述
机械杠杆浮球式蒸汽疏水阀是利用蒸汽和冷凝水的密度差来操作的。通过凝结水液位变化，使浮球升降带动阀瓣的开启或关闭，达到阻气排水的目的。这种类型的疏水阀操作十分便利，阀门能在冷凝水负荷变化时有效工作，同时不受操作压力骤然变化的影响。广泛用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得良好的加热效果。

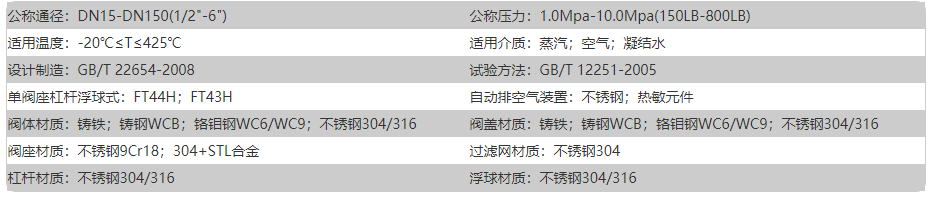

机械杠杆浮球式蒸汽疏水阀参数
机械杠杆浮球式蒸汽疏水阀结构
杠杆浮球式疏水阀采用两种结构方式(本文参数图样及数据采用单阀座杠杆浮球式)，即：
- 单阀座杠杆浮球式蒸汽疏水阀：需要克服介质压力对阀座的作用，阀座的孔径不能很大，适用于小型设备、伴热管线，蒸汽主管等排水小的场合。阀座孔设计在凝结水水位以下，自然形成水封，水、汽自然分离，达到无蒸汽泄漏，即便没有凝结水采用球型密封的杠杆使得阀瓣紧贴阀座，达到无新鲜蒸汽的泄露。不受凝结水量波动和温度的影响。
- 双平衡阀座杠杆浮球式蒸汽疏水阀：该阀利用双阀孔设计，介质的压力对两个阀座作用相等，方向相反，介质压力对阀座作用相抵消，阀芯在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。不受压力、温度、冷凝水流量波动的影响。
机械杠杆浮球式蒸汽疏水阀原理
杠杆浮球式蒸汽疏水阀是利用浮力原理和杠杆原理，通过液位的变化使浮球上升或下降，浮球驱动着杠杆使得阀瓣离开或接触阀座达到开启排水和关闭阻汽的作用。采用自动排空气阀，能自动排除不凝结气体。浮球式疏水阀的优点是：起机时瞬间负荷排放量大，紧密关闭，防水锤和振动。
工作原理、流程图：1、当设备刚启动时，疏水阀时凉的，膜盒感温元件收缩，阀口A开放，连续排放出初始空气，实现快速启动；2、当冷凝水进入疏水阀时，空气从阀口A排出，杠杆浮球随冷凝水液位上升，双阀座设计能使冷凝水从阀口B迅速排出；3、当热凝水及蒸汽进入疏水阀时，磨合内感温液体受热膨胀，带动阀片关闭阀口A，杠杆浮球随凝结水液位调节阀口B，排出热凝水；4、当凝结水停止进入疏水阀时，杠杆浮球随液位下降关闭阀口B，由于阀口B总是在凝结水液位以下，形成水封，无蒸汽泄漏。
机械杠杆浮球式蒸汽疏水阀排量
- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
- 压差是指疏水阀的入口端压力与出口端压力的压力差，同一产品在不同压差(横轴)下，流量(纵轴)不同。

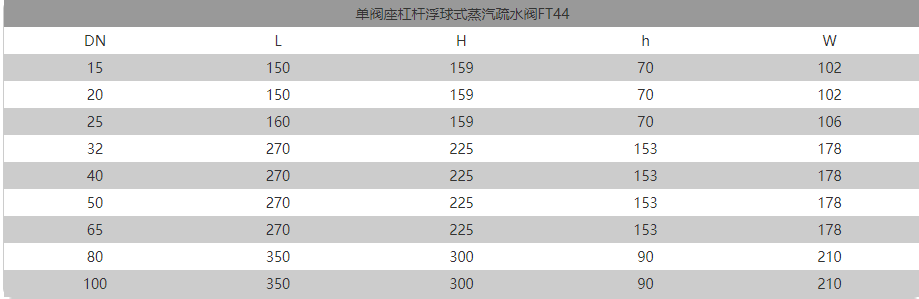

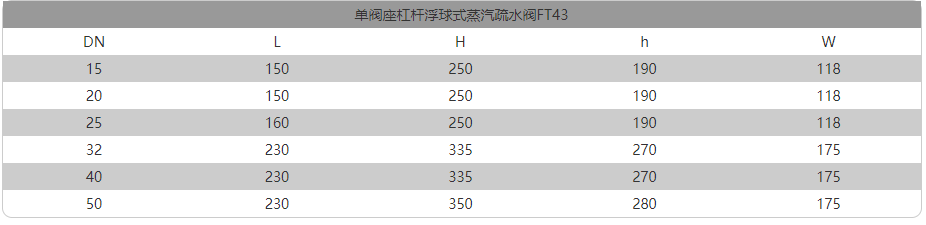

机械杠杆浮球式蒸汽疏水阀尺寸
机械杠杆浮球式蒸汽疏水阀概述
机械杠杆浮球式蒸汽疏水阀是利用蒸汽和冷凝水的密度差来操作的。通过凝结水液位变化，使浮球升降带动阀瓣的开启或关闭，达到阻气排水的目的。这种类型的疏水阀操作十分便利，阀门能在冷凝水负荷变化时有效工作，同时不受操作压力骤然变化的影响。广泛用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得良好的加热效果。
机械杠杆浮球式蒸汽疏水阀参数
机械杠杆浮球式蒸汽疏水阀结构
杠杆浮球式疏水阀采用两种结构方式(本文参数图样及数据采用单阀座杠杆浮球式)，即：
- 单阀座杠杆浮球式蒸汽疏水阀：需要克服介质压力对阀座的作用，阀座的孔径不能很大，适用于小型设备、伴热管线，蒸汽主管等排水小的场合。阀座孔设计在凝结水水位以下，自然形成水封，水、汽自然分离，达到无蒸汽泄漏，即便没有凝结水采用球型密封的杠杆使得阀瓣紧贴阀座，达到无新鲜蒸汽的泄露。不受凝结水量波动和温度的影响。
- 双平衡阀座杠杆浮球式蒸汽疏水阀：该阀利用双阀孔设计，介质的压力对两个阀座作用相等，方向相反，介质压力对阀座作用相抵消，阀芯在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。不受压力、温度、冷凝水流量波动的影响。
机械杠杆浮球式蒸汽疏水阀原理
杠杆浮球式蒸汽疏水阀是利用浮力原理和杠杆原理，通过液位的变化使浮球上升或下降，浮球驱动着杠杆使得阀瓣离开或接触阀座达到开启排水和关闭阻汽的作用。采用自动排空气阀，能自动排除不凝结气体。浮球式疏水阀的优点是：起机时瞬间负荷排放量大，紧密关闭，防水锤和振动。
工作原理、流程图：1、当设备刚启动时，疏水阀时凉的，膜盒感温元件收缩，阀口A开放，连续排放出初始空气，实现快速启动；2、当冷凝水进入疏水阀时，空气从阀口A排出，杠杆浮球随冷凝水液位上升，双阀座设计能使冷凝水从阀口B迅速排出；3、当热凝水及蒸汽进入疏水阀时，磨合内感温液体受热膨胀，带动阀片关闭阀口A，杠杆浮球随凝结水液位调节阀口B，排出热凝水；4、当凝结水停止进入疏水阀时，杠杆浮球随液位下降关闭阀口B，由于阀口B总是在凝结水液位以下，形成水封，无蒸汽泄漏。
机械杠杆浮球式蒸汽疏水阀排量
- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
- 压差是指疏水阀的入口端压力与出口端压力的压力差，同一产品在不同压差(横轴)下，流量(纵轴)不同。
机械杠杆浮球式蒸汽疏水阀尺寸
蒸汽疏水阀选择指南

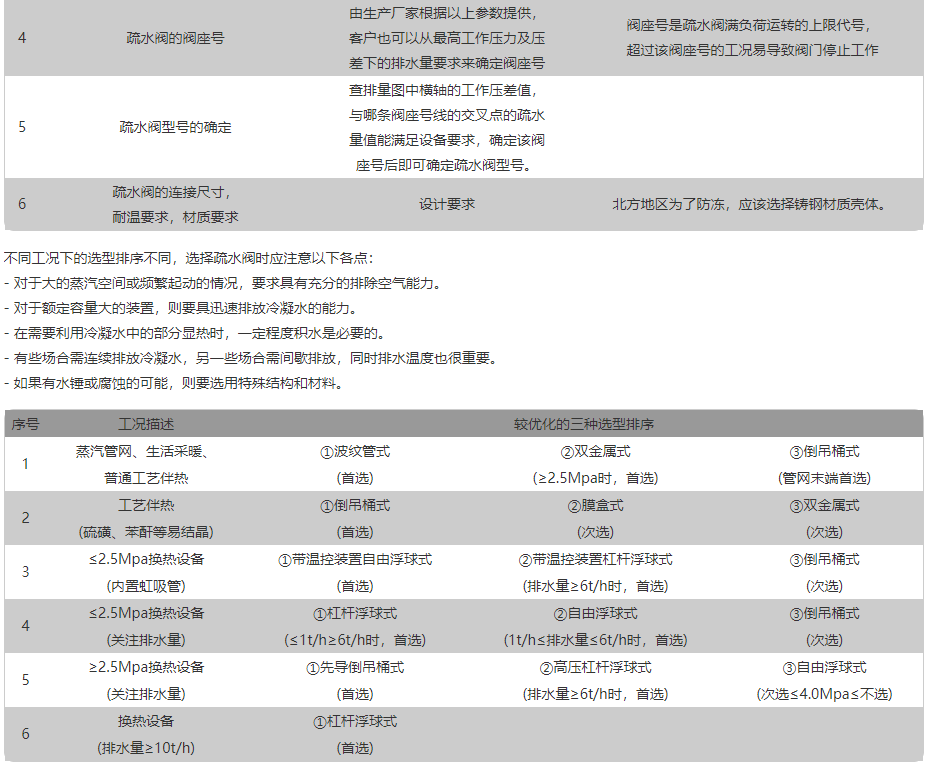

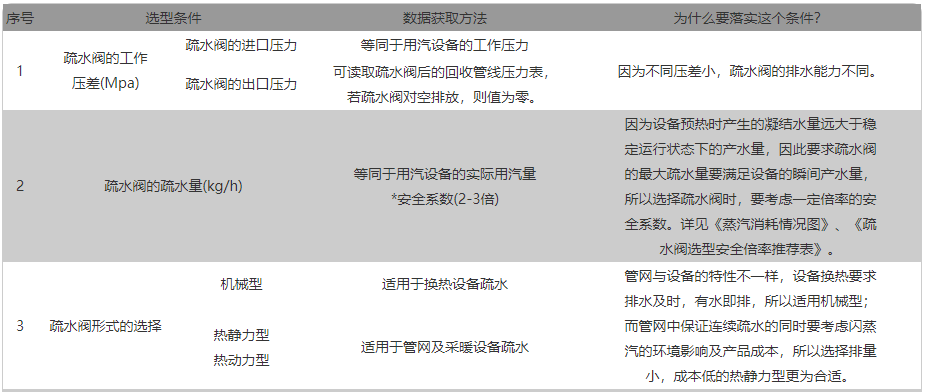

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，阀门系列疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：
