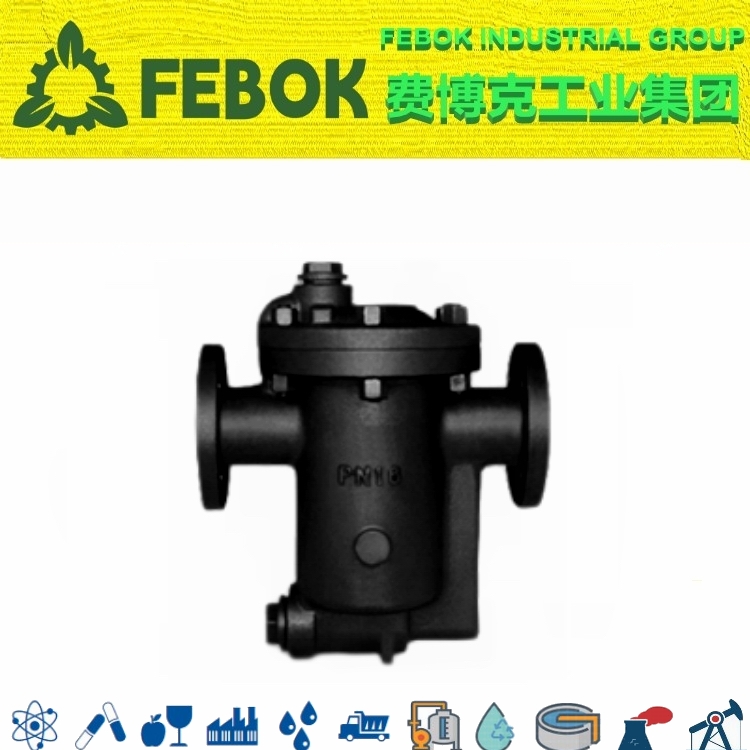

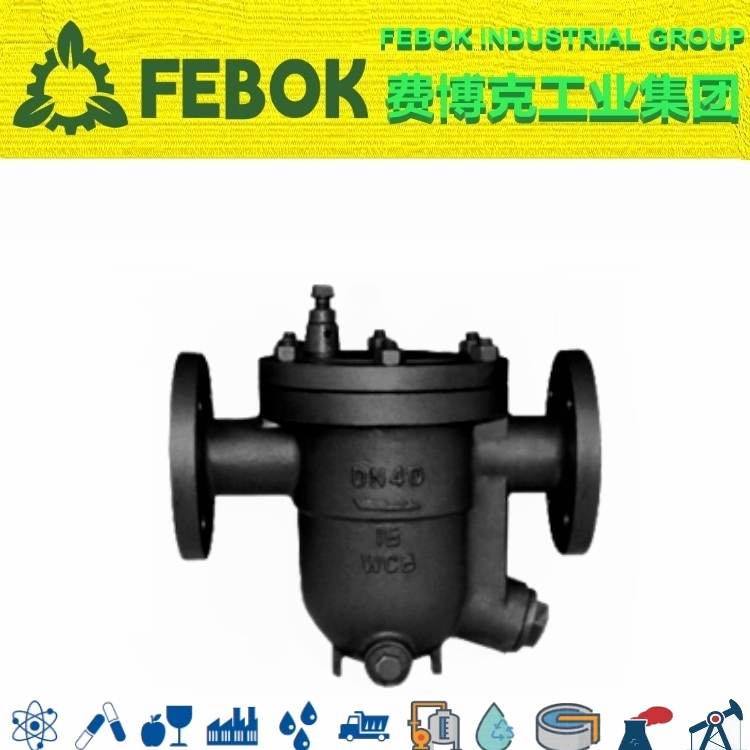

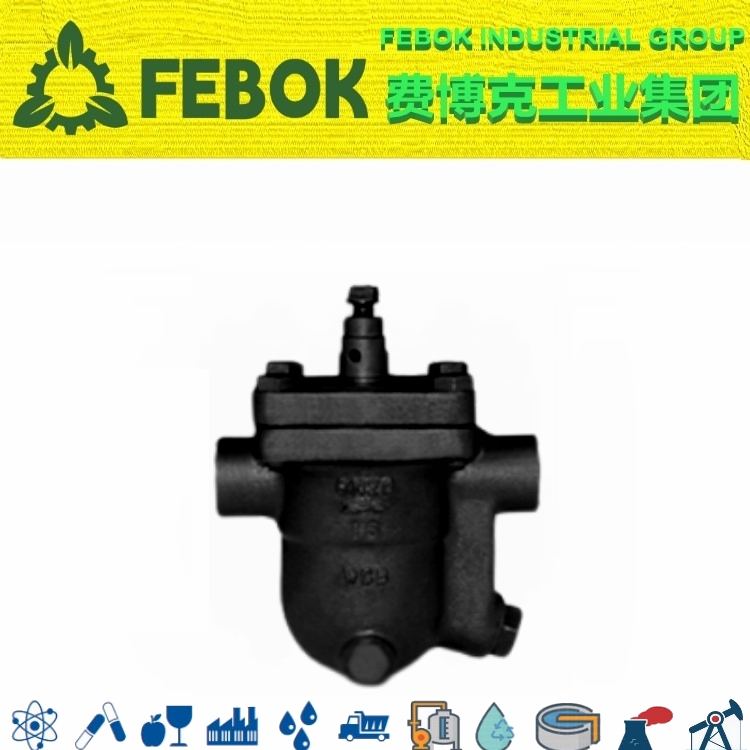

进口机械自由浮球式蒸汽疏水阀
产品型号:
产品描述:
机械自由浮球式蒸汽疏水阀概述机械自由浮球式蒸汽疏水阀根据浮力原理,利用凝结水与蒸汽的密度差,通过凝结水液位变化,自动调节阀座孔的开度,使空心浮球表面贴合阀座来开启或关闭阀门,达到阻气排水的目的。当凝结水停止进入时,浮球靠自重降到底部,关闭排···
产品特点:
立即咨询咨询热线:17750010617
机械自由浮球式蒸汽疏水阀概述
机械自由浮球式蒸汽疏水阀根据浮力原理,利用凝结水与蒸汽的密度差,通过凝结水液位变化,自动调节阀座孔的开度,使空心浮球表面贴合阀座来开启或关闭阀门,达到阻气排水的目的。当凝结水停止进入时,浮球靠自重降到底部,关闭排水阀座孔。自由浮球式蒸汽疏水阀确保冷凝水连续、瞬时排放,没有冷凝水滞留,提高换热效率,且不受背压影响。内置不锈钢过滤器,防止杂质或管垢进入阀内。由于排水阀座孔在凝结水水位以下,水汽自然分离,形成水封,达到无蒸汽泄漏。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得良好的加热效果。

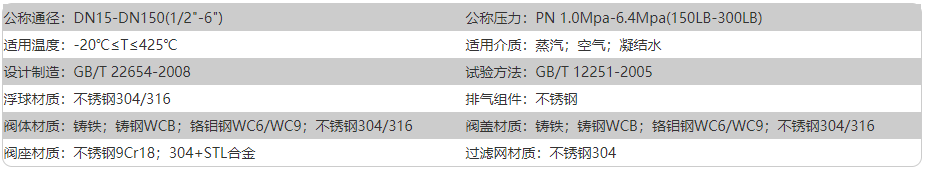

机械自由浮球式蒸汽疏水阀参数
机械自由浮球式蒸汽疏水阀结构
机械自由浮球式蒸汽疏水阀主要由浮球和自动排空装置组成,阀腔内的动作元件不锈钢空心浮球,采用高精度研磨工艺制造,整个球面均可做密封面,工作时无集中磨损,使用寿命长,阀腔内无易损件,可靠性高。能连续排放饱和凝结水加热设备不会有水积聚,从而获得较高的热效率。蒸汽压力变化时不受影响浮球能自动调节阀座孔的开度,工作连续,性能稳定。排空气性能好有自动或手动排空气装置,无气锁现象,工作平稳无噪音。
机械自由浮球式蒸汽疏水阀原理
1、当设备刚启动时,疏水阀是凉的,膜盒感温元件收缩,阀口(A)开放,连续排出初始空气,实现快速启动。2、当冷凝水进入疏水阀时,空气从阀口(A)排出,浮球随冷凝水液位上升,冷凝水从阀口(B)排出。3、当热凝水及蒸汽进入疏水阀时,膜盒内感温液体受热膨胀,带动阀片关闭阀口(A),浮球随凝结水液位调节阀口(B),排出热凝水。4、当凝结水停止进入疏水阀时,浮球随液位下降关闭阀口(B),由于阀口(B)总是在凝结水液位以下,形成水封,无蒸汽泄漏。
机械自由浮球式蒸汽疏水阀排量
- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
- 压差是指疏水阀的入口端压力与出口端压力的压力差,同一产品在不同压差(横轴)下,流量(纵轴)不同。

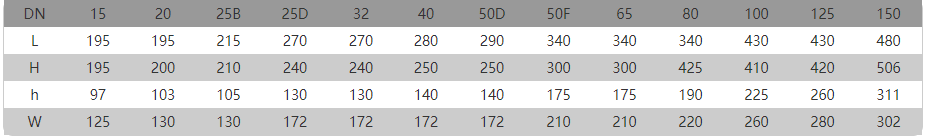

机械自由浮球式蒸汽疏水阀尺寸
蒸汽疏水阀选择指南

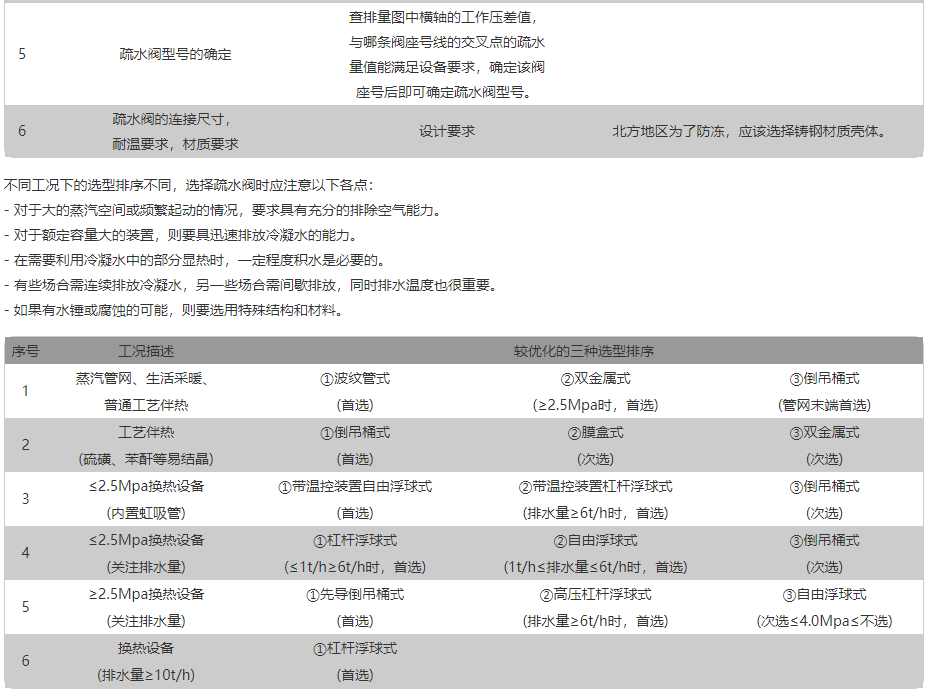

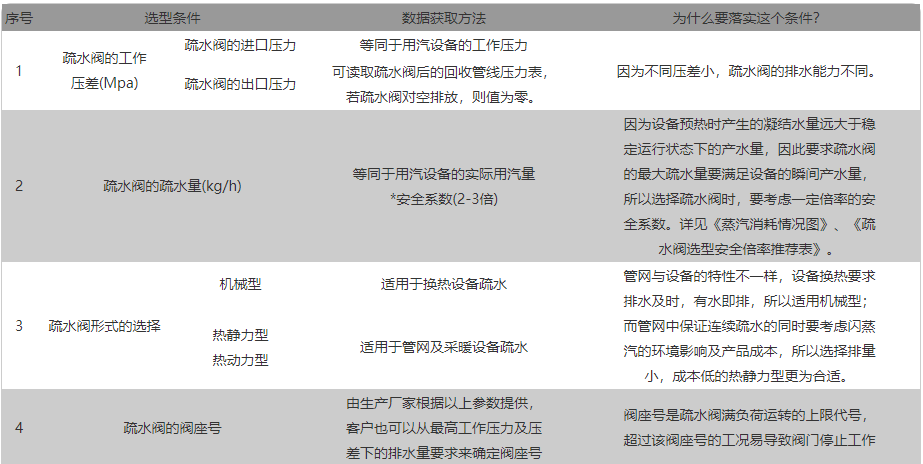

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体,同时不泄漏蒸汽,使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀,用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀,疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行,而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件:
