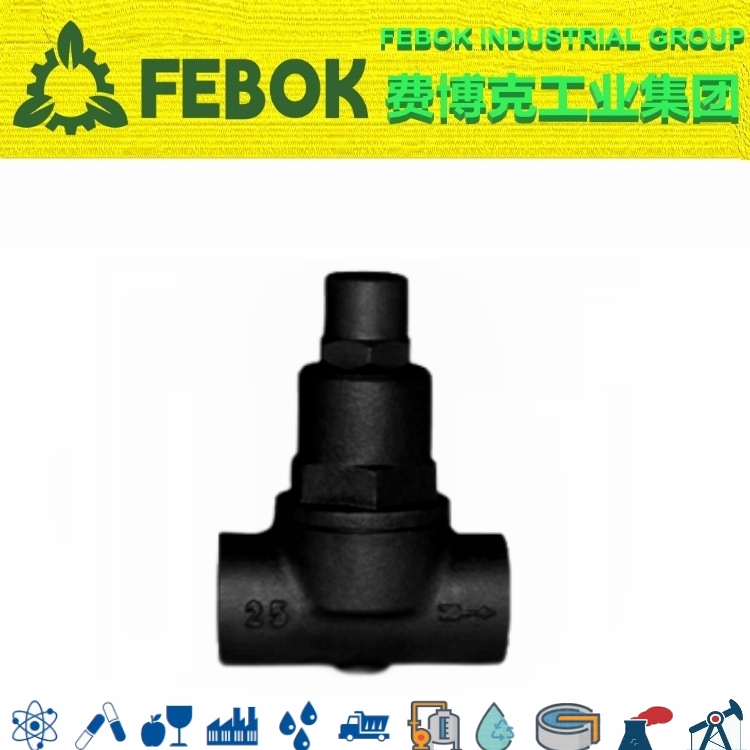

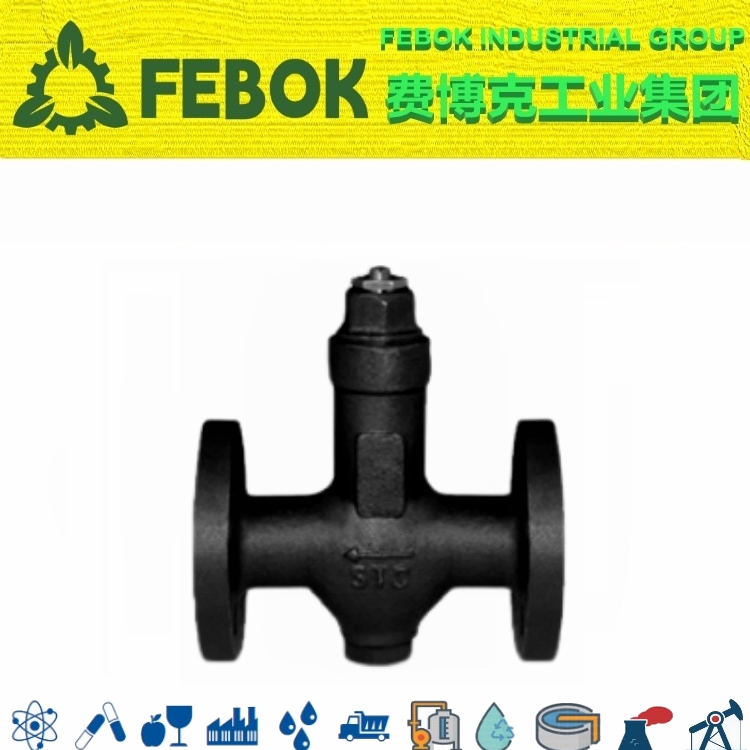

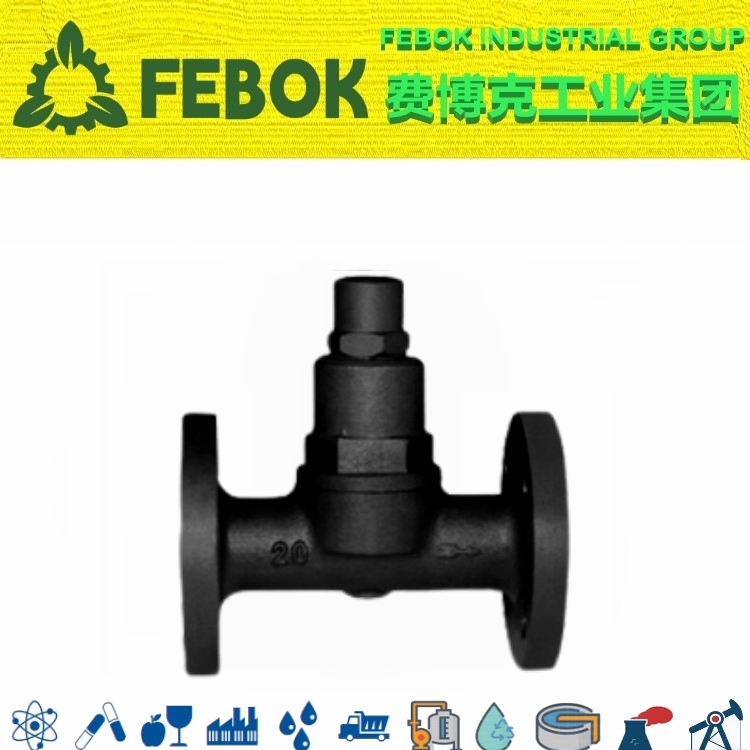

双金属温控蒸汽疏水阀概述

热静力双金属式蒸汽疏水阀主要用于排放低于蒸汽饱和温度的冷凝水，因此非常适合用干显热可被充分利用的设备， 以及用于减少二次蒸汽排放的损失，符合现今的节能潮流。双金属疏水阀是利用蒸汽和凝结水的温差引起温控元件(双金属片)的变形或膨胀带动阀芯启闭阀门，达到阻气排水的目的。

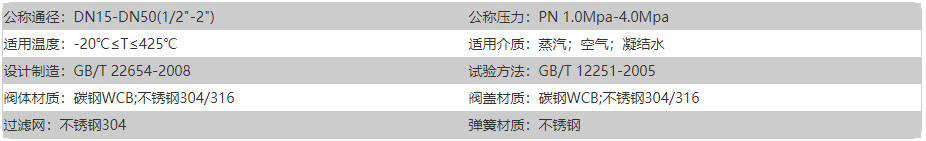

双金属温控蒸汽疏水阀参数

双金属温控蒸汽疏水阀特性

双金属片式疏水阀的热敏元件为两种不同膨胀率的金属通过特殊工艺压铸一起的双金属片，双层金属片在受热后膨胀，由于不同的膨胀率使其产生的弯曲。利用这种特性制作成疏水阀的热敏元件起到开关作用。双金属片式疏水阀分为不可在线调节(BK，CS17H系列)和可在线调节(可调双金属片式TB)。

双金属温控蒸汽疏水阀排量

- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号
- 压差是指疏水阀的入口端压力与出口端压力的压力差，同一产品在不同压差(横轴)下，流量(纵轴)不同。

双金属温控蒸汽疏水阀原理

工作原理：当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置；紧接着冷凝水进入疏水阀，在低温状态下，双金属片属于平展状态，阀芯完全开启并迅速排放冷凝水；热凝水进入疏水阀，双金属片随着温度的升高开始弯曲变形，并向上拉动阀芯调节阀座开口，温度达到饱和温度之前，阀芯完全关闭阀门；积存在阀内的热凝水慢慢冷却降温后，感温的双金属片缩减变形量，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。

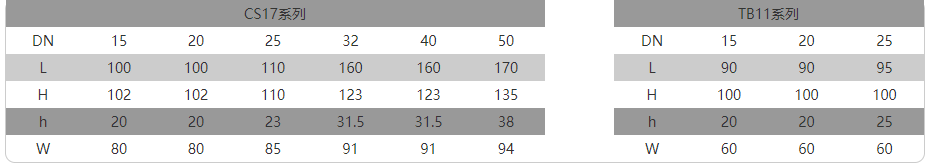

双金属温控蒸汽疏水阀尺寸
