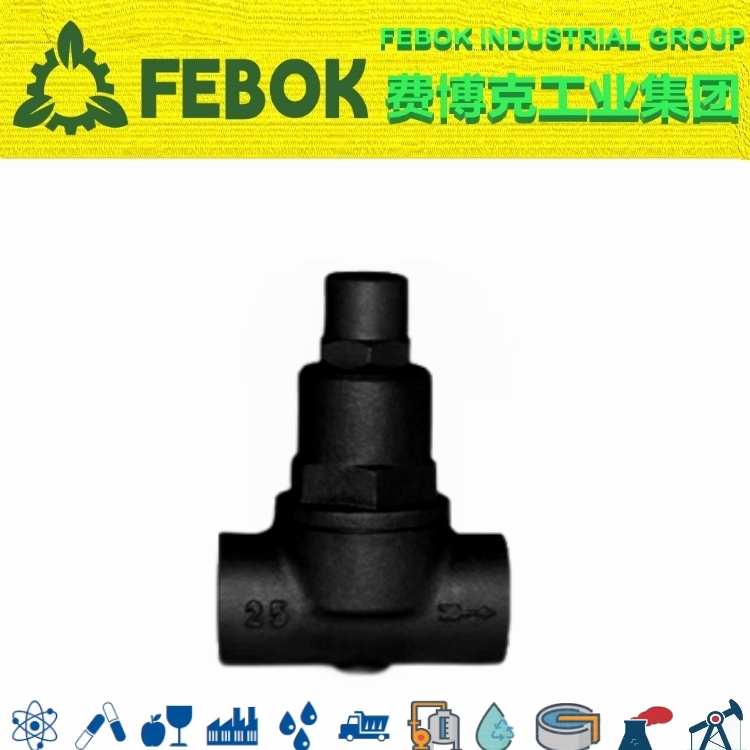

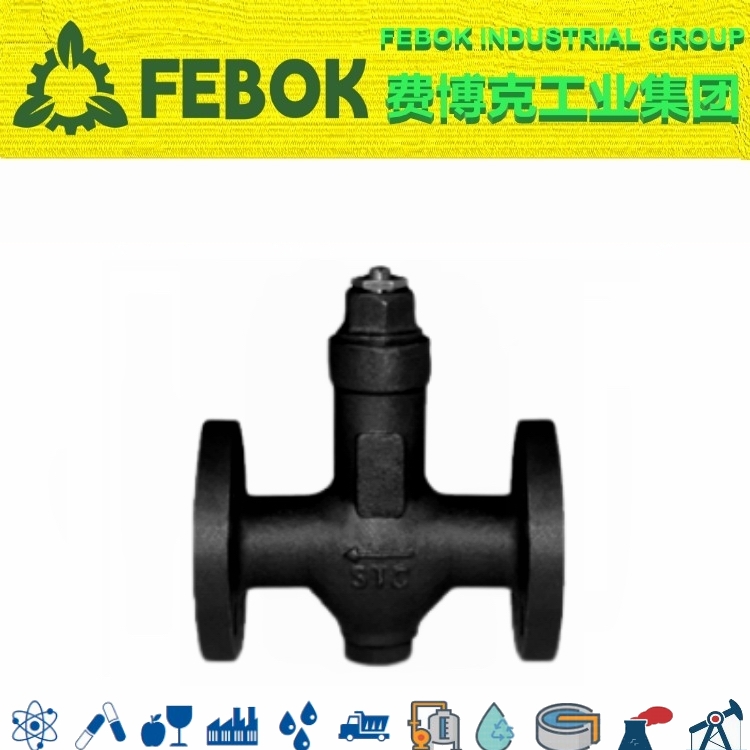

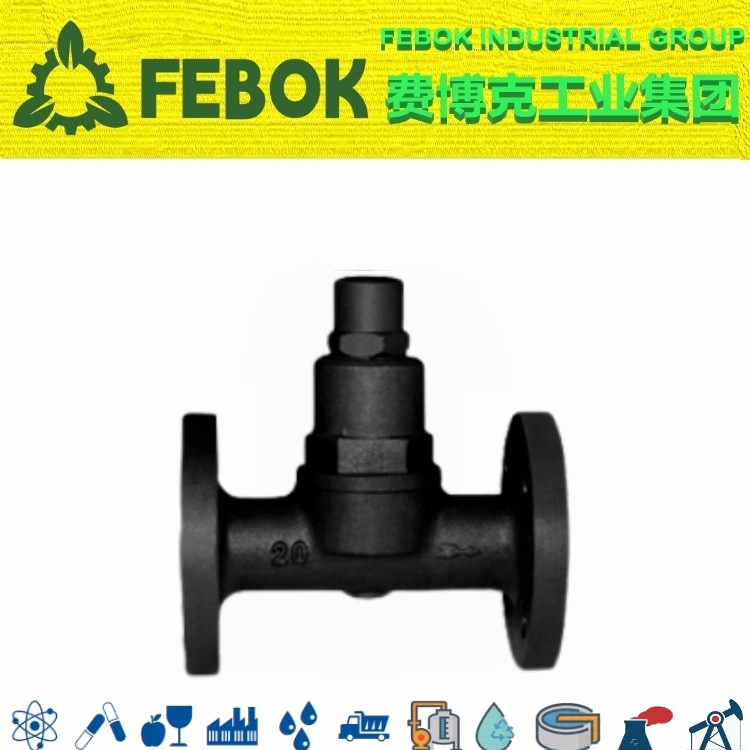

热静力双金属蒸汽疏水阀概述

热静力双金属式蒸汽疏水阀主要用于排放低于蒸汽饱和温度的冷凝水，因此非常适合用干显热可被充分利用的设备， 以及用于减少二次蒸汽排放的损失，符合现今的节能潮流。双金属疏水阀是利用蒸汽和凝结水的温差引起温控元件(双金属片)的变形或膨胀带动阀芯启闭阀门，达到阻气排水的目的。

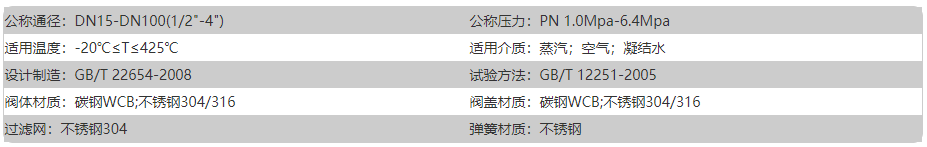

热静力双金属蒸汽疏水阀参数

热静力双金属蒸汽疏水阀特性

双金属片式疏水阀的热敏元件为两种不同膨胀率的金属通过特殊工艺压铸一起的双金属片，双层金属片在受热后膨胀，由于不同的膨胀率使其产生的弯曲。利用这种特性制作成疏水阀的热敏元件起到开关作用。双金属片式疏水阀分为不可在线调节(BK，CS47H系列)和可在线调节(可调双金属片式TB11F)。

热静力双金属蒸汽疏水阀排量

- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
- 压差是指疏水阀的入口端压力与出口端压力的压力差，同一产品在不同压差(横轴)下，流量(纵轴)不同。

热静力双金属蒸汽疏水阀原理

双金属蒸汽疏水阀利用热静力双金属元件的温度效应进行工作。启动时，蒸汽疏水阀能够排放在系统升温过程中产生的大量凝结水。此时，双金属元件冷态收缩，阀门处于全开状态，排出系统中的凝结水和不凝性气体。当系统达到蒸汽温度时，高温使双金属元件膨胀，拉动阀杆关闭阀门。在积聚的凝结水将双金属元件冷却之前，阀门保持闭合状态。随着双金属元件冷却，阀门开启，放出凝结水及不凝性气体。达到蒸汽温度时，阀门再次关闭。

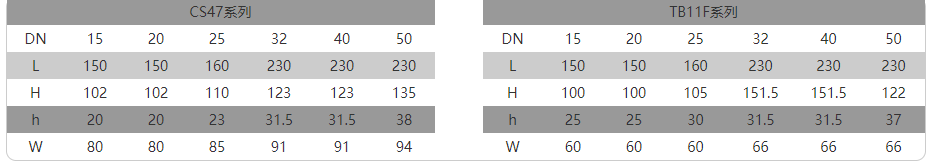

热静力双金属蒸汽疏水阀尺寸

蒸汽疏水阀选择指南

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：

不同工况下的选型排序不同，选择疏水阀时应注意以下各点：
- 对于大的蒸汽空间或频繁起动的情况，要求具有充分的排除空气能力。
- 对于额定容量大的装置，则要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分显热时，一定程度积水是必要的。
- 有些场合需连续排放冷凝水，另一些场合需间歇排放，同时排水温度也很重要。
- 如果有水锤或腐蚀的可能，则要选用特殊结构和材料。
