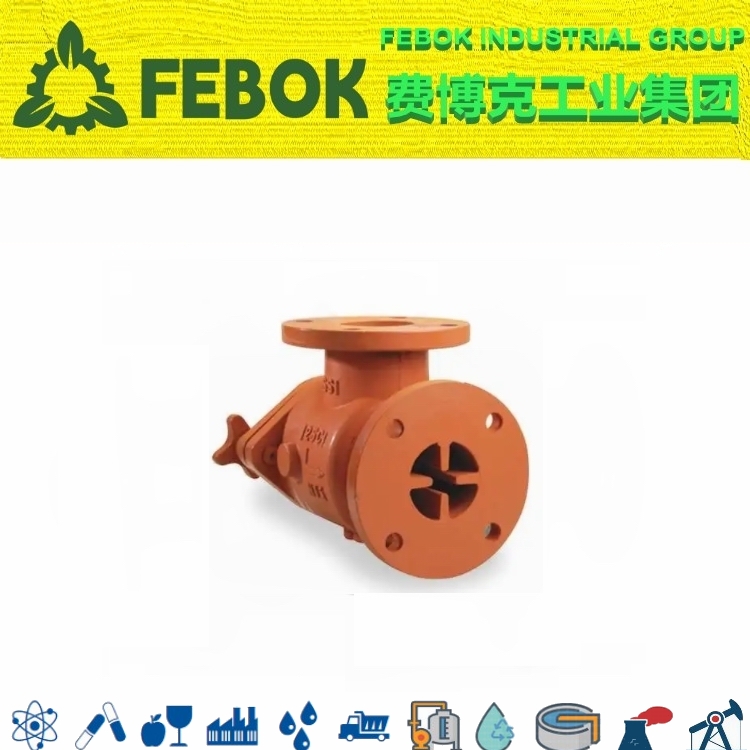

水泵导流吸入口扩散过滤器概述

在流经管道的水、油、气体、蒸汽等各种流体中，混入流体中的杂物及垃圾等，放置不做处理的话，会损伤在管道上的各种阀门的阀座，同时，可能会导致各种机器不能正常运转，损坏机器。为了防患于未然，对流体中的杂物、垃圾进行分离、清除的过滤器在管道中发挥着重要的功能。过滤器的构造是，内置过滤流体中杂物及垃圾的过滤网，在过滤器本体连接到配管的状态下，就能够对积存在过滤网中的杂物及垃圾进行清理、清扫。
吸入口扩散器安装在水泵的吸入端，具有特殊过滤设置能有效剔除杂物，平直的整流板能够为水泵提供平稳的水流，减少乱流对泵的冲击和侵蚀，节省了水泵的入口导流管，可大幅度减少安装空间；具有取代90度弯管，Y型过滤器及整流管的功能。

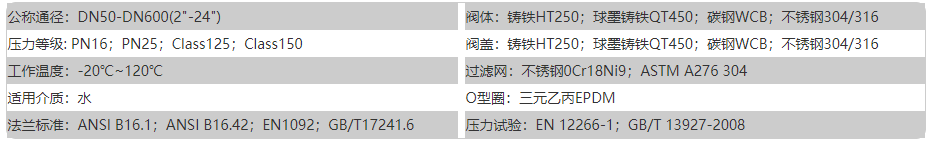

水泵导流吸入口扩散过滤器参数

水泵导流吸入口扩散过滤器特性

在急剧变化的流路管道上，产生不规则的流速被泵吸入，产生可变的重负荷，出现震动和气穴与巨大的噪音并影响泵的使用寿命。安装扩散过滤器可降低管道内的流速，而并不影响管道的流量，通过内部的导流板均匀的分布流速，保证泵的长期稳定运行。启动保护标准滤网为20mesh的不锈钢编织网，系统试车结束后，应将其拆除；当扩散器入口与出口压差超过0.3bar时，必须清除扩散器内的垃圾。

- 常用于泵前吸入端，不仅仅过滤杂质，还能替代弯头、过滤器以及泵前吸入端的直管，从而降低成本。
- 因出、入端法兰规格可以是出口端小于入口端，因此它还可以取代异径弯头。
- 开通面积大、排放口大，容易排水和冲洗，从而减少维修。
- 出口处独特的直导叶片设计，大大减少了涡流对泵及系统的损害。
- 可安装导向隔板，保障稳流，而且保护泵的叶片；可安装排污栓：便于排污。

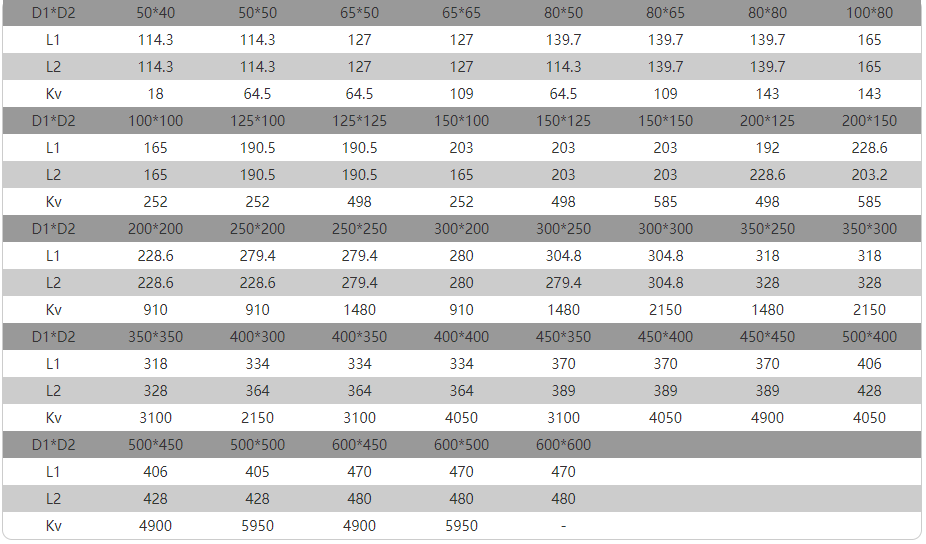

水泵导流吸入口扩散过滤器尺寸
