全自动反冲洗过滤器概述

全自动反冲洗过滤器，是一种压力式自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统(空调系统、工业冷却系统、取暖系统等)的循环水过滤、净化处理。该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。自动反冲洗过滤器适用于各种供水系统、工艺水系统和工业冷却水，特别适用于24小时运行的系统。能过滤水中的机械杂质，保证系统和下游阀门设备的安全可靠运行。

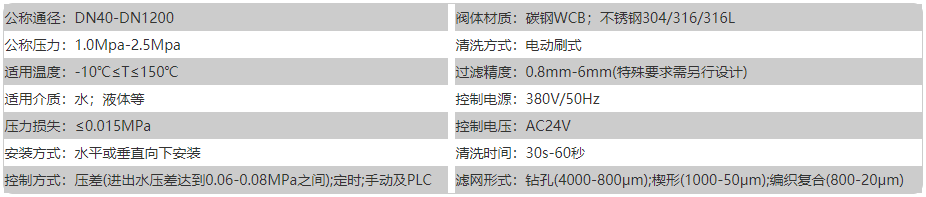

全自动反冲洗过滤器参数

全自动反冲洗过滤器工作原理

反冲洗过滤器主要由优质碳钢筒体、滤筒、电动排污阀、水流导向阀、换向执行器、压差控制器、电接点压力表等组成。当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出(见图1)。当过滤器进出水压差达到0.06-0.08MPa之间(或出水压力过低，不能满足后置系统正常运行)时，则需要对滤网进行反冲洗。关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用。整个反冲洗过程系统可正常运行，无需停机。

全自动反冲洗过滤器控制方式

自动时间控制：在过滤时间控制器上设定反洗时间，当达到反洗时间，启动排污及导流阀，排污时间由排污时间定时器设定。
自动压差控制：过滤器前后压差与用户设定的压差相比较，当过滤器压差达到设定压差时，过滤器也进行清洗排污，排污时间由排污时间定时器设定。排污结束，停止清洗，系统恢复至初始状态，为下一个过滤工序做好准备。
手动操作控制：按下作面板上清洗按钮，过滤器进行排污。

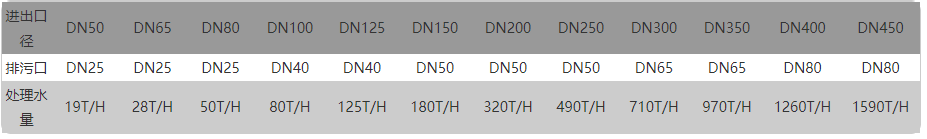

全自动反冲洗过滤器尺寸
