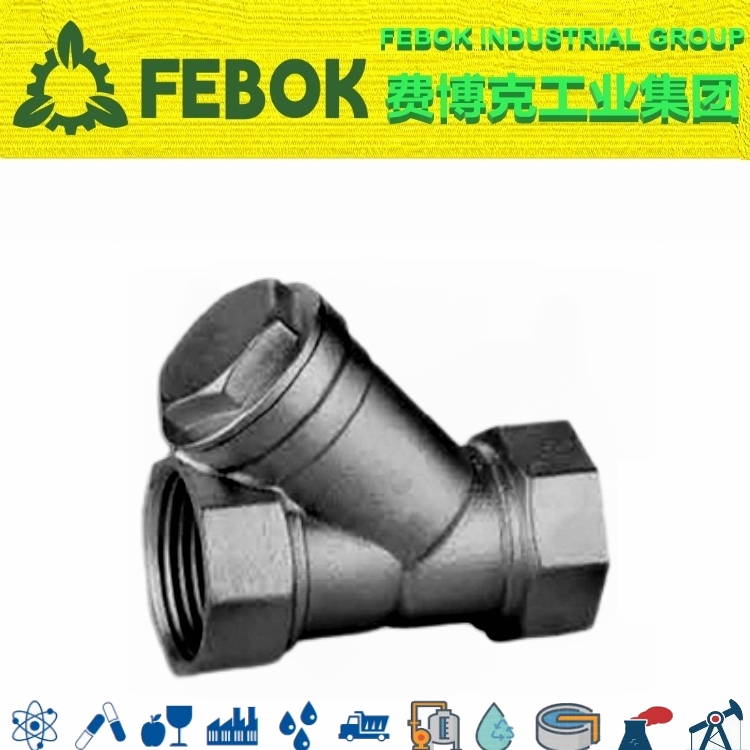

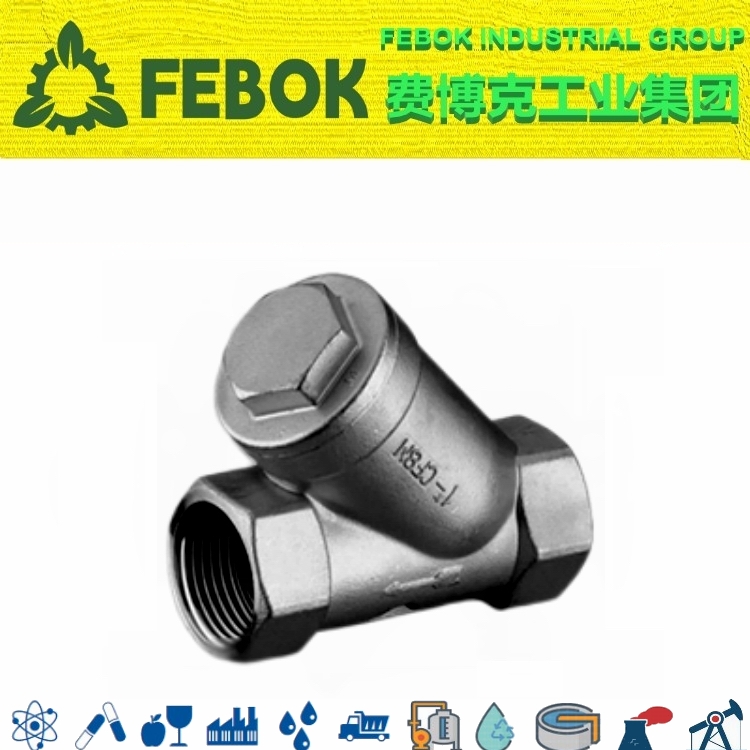

丝扣铜Y型过滤器概述

在流经管道的水、油、气体、蒸汽等各种流体中，混入流体中的杂物及垃圾等，放置不做处理的话，会损伤在管道上的各种阀门的阀座，同时，可能会导致各种机器不能正常运转，损坏机器。为了防患于未然，对流体中的杂物、垃圾进行分离、清除的过滤器在管道中发挥着重要的功能。过滤器的构造是，内置过滤流体中杂物及垃圾的过滤网，在过滤器本体连接到配管的状态下，就能够对积存在过滤网中的杂物及垃圾进行清理、清扫。
过滤器过滤精度可由滤网的大小来控制，过滤面积可定做。过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。过滤器会产生阻力损失，水用过滤器在一般计算额定流速下，压力损失为0.52-1.2kpa。Y型铜过滤器适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同(Y型)，内部件全部采用不锈钢。需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护方便。

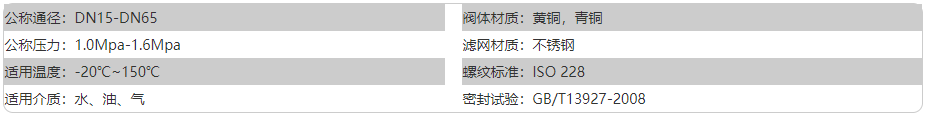

丝扣铜Y型过滤器参数

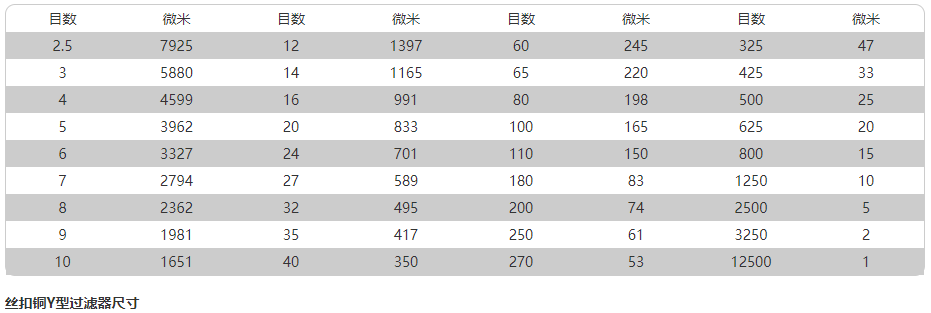

不锈钢筛网目数与粒径(μm)对照表

不锈钢钢丝网型表述为目数(Mesh)。目数是表示铁丝网孔数的单位，平纹时，指1英寸间1列的网眼数。目数越大，网眼越密。但是，即使是相同目数，由于线直径不同，孔径面积也不同。右图中1英寸间1列有5个网眼，是5目的过滤网。过滤器中内置了用于清除流体中杂物的过滤网。但需要考虑流体的种类、规定的压力、流速等，来选择过滤网的目数。过滤网中分为在不锈钢板上按规定间距开孔的多孔板过滤网和使用不锈钢线编成的平纹或叠纹的铁丝网以及在该铁丝网上安装加固用多孔板的双重结构网筛。多孔型在表示网眼密度时，不使用目数。多孔板表述为孔径×间距。
