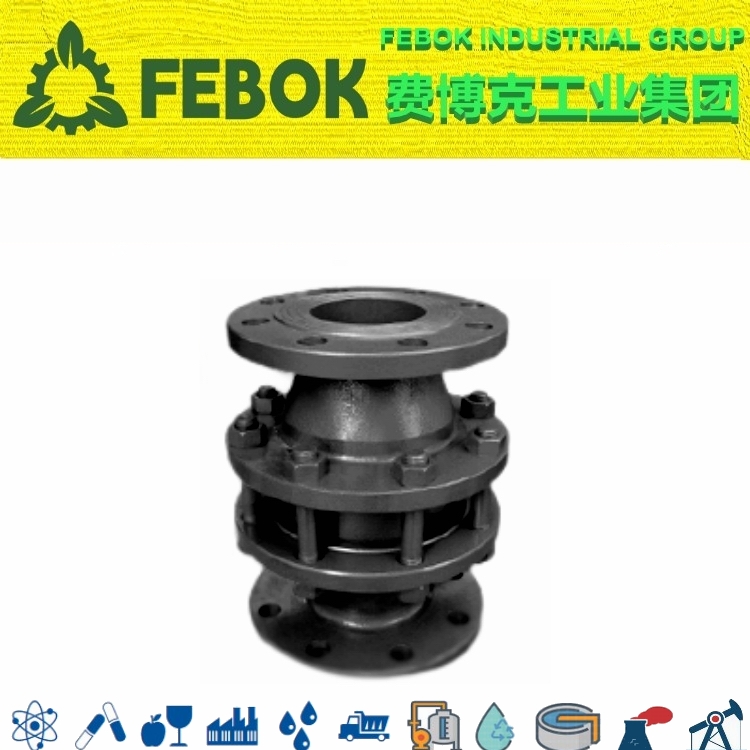

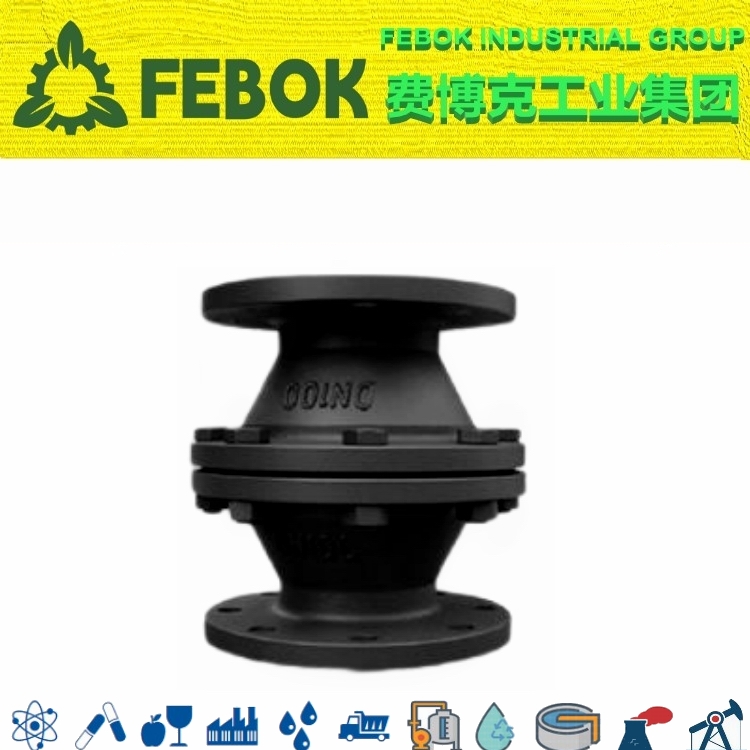

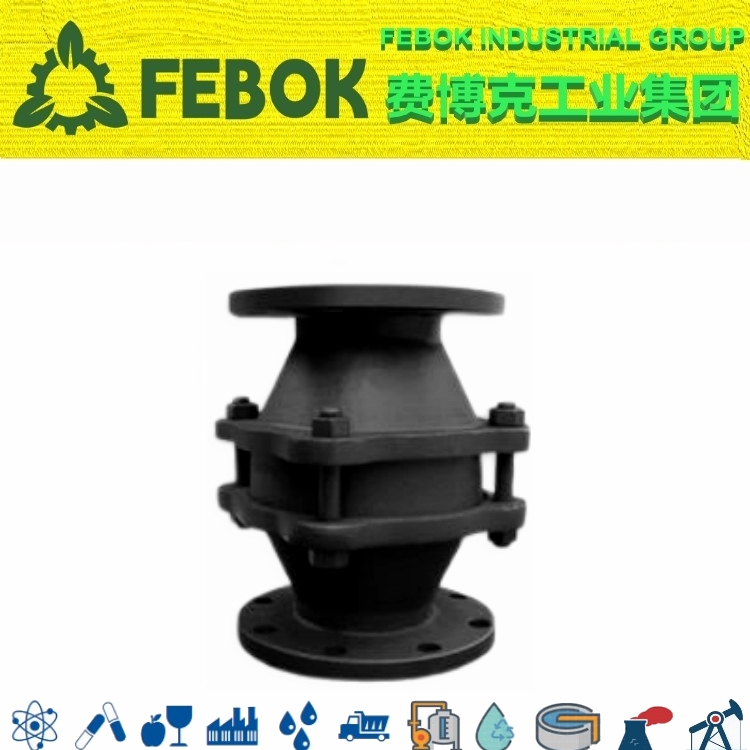

阻爆燃型管道阻火器概述

防爆燃型阻火器是用于阻止火焰以亚音速通过的阻火器。阻火器是一种适用于封闭空间开口处或管道中的安全设备，其允许流体通过的同时，又能阻止因回火而引起火焰向管道传播、蔓延。主要由阻火层、壳体、垫片、连接件组成。实现阻火器阻火性能的核心是阻火元件，由不锈钢平面钢带和波纹带相互缠绕而成。按照不同的设计要求，阻火元件的直径、数量及三角形孔隙的直径各不相同。

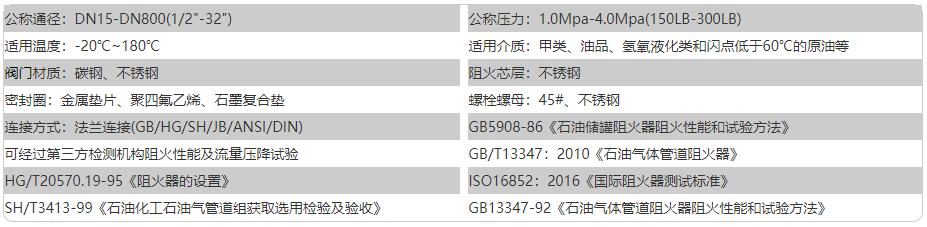

阻爆燃型管道阻火器参数

阻爆燃型管道阻火器选型

阻火器选型时应明确以下因素：
- 阻火器公称通径、材质、压力、法兰标准
- 使用位置：确定选择管端还是管道阻火器
- 燃烧传播类型或安装位置：确定选择阻爆燃还是阻爆轰阻火器
- 介质组别：依照最大试验安全间隙值(MESG)进行分类(如下表)，确定与该介质组别对应的阻火器
- 许用压降：考虑压降对流体输运的影响(每个阻火器都有其对应的流量-压降曲线)，选择经济的阻火器系列

最大试验安全间隙：火焰通过阻火元件的细小通道并在通道内降温。当火焰被分割小到一定程度时，经通道移走的热量足以将温度降到可燃物燃点以下，使火焰熄灭。或由器壁效应解释，当通道窄到一定程度时，自由基与管道壁碰撞占主导地位，自由基大量减少，燃烧反应不能继续进行。因此，把在一定条件下(0.1Mpa,20℃)刚好能够使火焰熄灭的通道尺寸定义为"最大试验安全间隙"。

阻爆燃型管道阻火器原理

阻火器由能够通过气体的许多细小通道孔隙所组成。这些通道或孔隙要求尽量小，小到能使火焰被熄灭。阻火器的原理是传热作用和器壁效应。
①传热作用：燃烧所需要的必要条件之一就是要达到一定的温度，即着火点。低于着火点，燃烧就会停止。依照这一原理，只要将燃烧物质的温度降到其着火点以下，就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。设计阻火器内部的阻火元件时，则尽可能扩大细小火焰和通道壁的接触面积，强化传热，使火焰温度降到着火点以下，从而阻止火焰蔓延。
②器壁效应：燃烧与爆炸并不是分子间直接反应，而是受外来能量的激发，分子键遭到破坏，产生活化分子，活化分子又分裂为寿命短但却很活泼的自由基，自由基与其它分子相撞，生成新的产物，同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火芯的狭窄通道时，自由基与通道壁的碰撞几率增大，参加反应的自由基减少。当阻火器的通道窄到一定程度时，自由基与通道壁的碰撞占主导，由于自由基数量急剧减少，反应不能继续进行，即燃烧反应不能通过阻火器继续传播。

阻爆燃型管道阻火器性能特点

1、耐烧性能合格，耐烧试验1小时无回火现象。 2、阻爆性能合格，连续13次阻爆性能试验每次均能阻火。

阻爆燃型管道阻火器流通量及压降曲线

注：流量图是在经过权威机构认证和标定的流量试验装置上所数据绘制，介质取标立空气，密度1.29kg/m3，PN=0.1013Mpa。表中值为参考值，具体准确压降需根据用户提供数据要求重新计算。

阻爆燃型管道阻火器阻火元件

阻火层是通过猝火的方式将火焰扑灭的防火组合元件，由缠绕的波纹状扁平金属带制成，组件分为芯件、芯壳、芯件压环或支承杆。阻火层有两种类型，一个由两个波纹状的条带组成，另一个由波纹状的条带和扁平条带交替缠绕成卷组成。
a)芯件是由不锈钢的平带或波纹带卷制而成的圆形盘，可由单盘、双盘或多个圆形盘组成。
b)芯壳是对芯件定位和提高其机械强度的部件。
c)芯件压环(或支承杆)是用于加强芯件强度，防止芯件被爆炸冲击波破坏的部件。

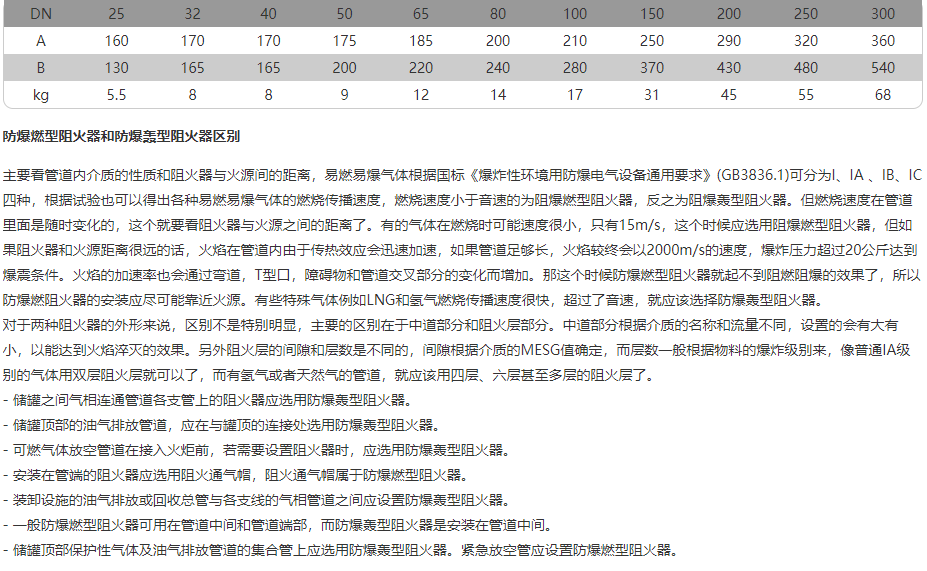

阻爆燃型管道阻火器尺寸
