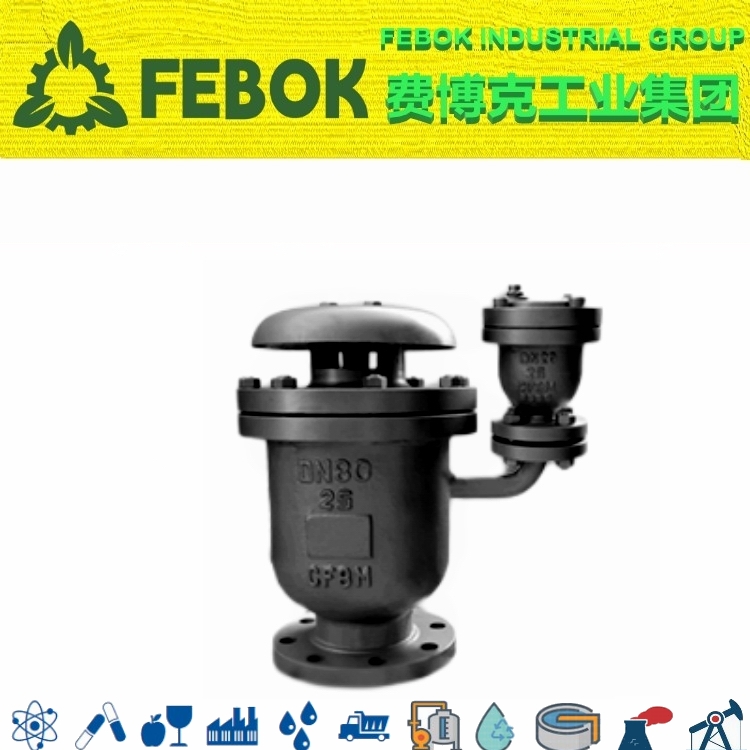

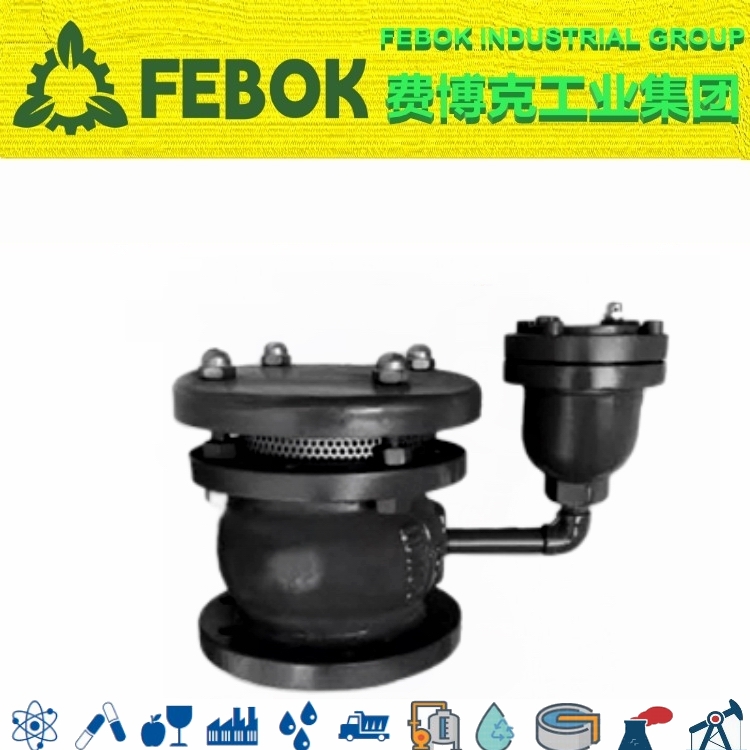

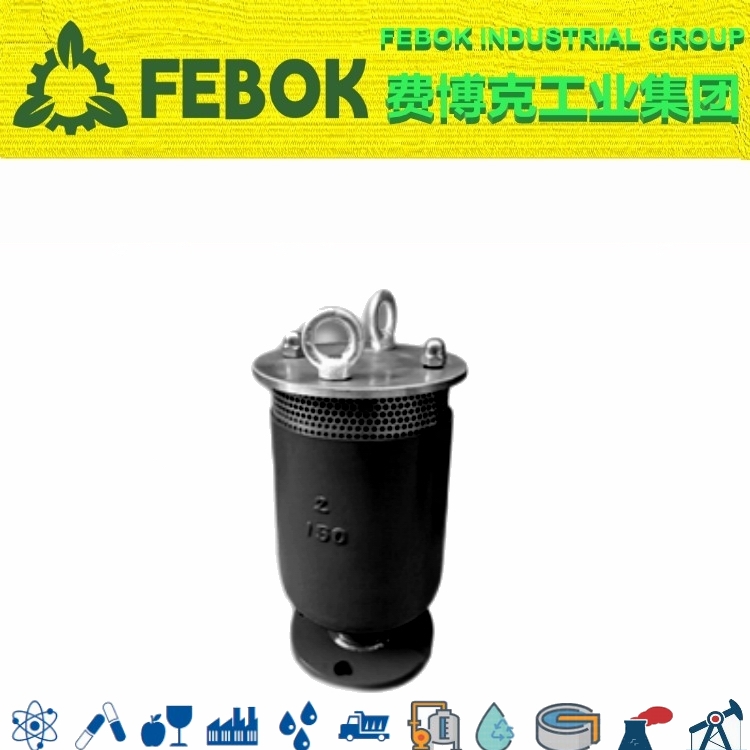

复合式高速动力空气阀概述

FGP4X复合式高速动力空气阀适于装设在水泵出水口处或送配水管线中，用以排除管线中大量集结的空气，同时把管线较高处集结的微量空气排放至大气中，以提高管线及水泵使用效率，且于管内一旦有负压产生时，本系列阀门可迅速吸入外界空气，避免管线因负压而造成破管现象的发生。其中防水锤型排气阀在原型基础上设置了缓闭装置，更适用于长距离输水、管线走向起伏较大、易产生断流弥合及水柱分离的工况。

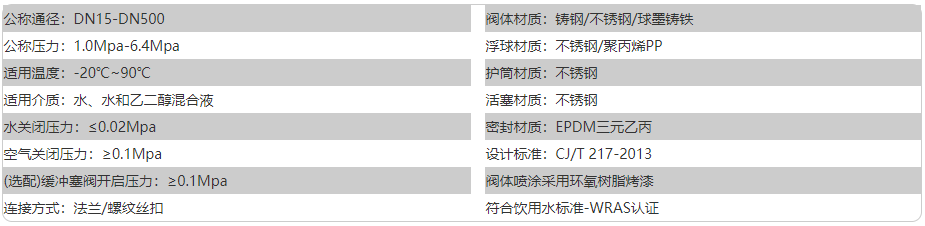

复合式高速动力空气阀参数

复合式高速动力空气阀原理

- 当输水管内开始注水时，活塞或浮球停留在开启位置，进行大量排气。当空气排完时，阀内积水，浮球被浮起，活塞或浮球至关闭位置，停止大量排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时少量空气由微量排气孔排出(整体式)，或由自动排气阀排气孔排出(分体式)。当水泵停止，管内水流空时或遇管内产生负压时，活塞迅速开启，吸入空气，确保管线安全。
- 防水锤型排气阀由于设置了缓闭装置(缓闭装置由节流环和弹簧组成)，当输水管线充水，排气阀进行大量排气，当排气量达到一定值时(排气阀压差达到0.1Kg/cm2及以上时(由弹簧设定值))，节流环动作，直至关闭位置，大量气体从节流环孔流出，减缓排气速度，以达到防止和减少关闭水锤。大量吸气时节流环复位不节流，排气阀吸入大量气体，确保管线安全。

复合式高速动力空气阀排气量

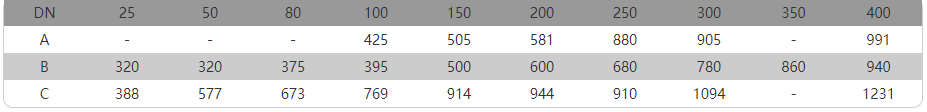

复合式高速动力空气阀尺寸
