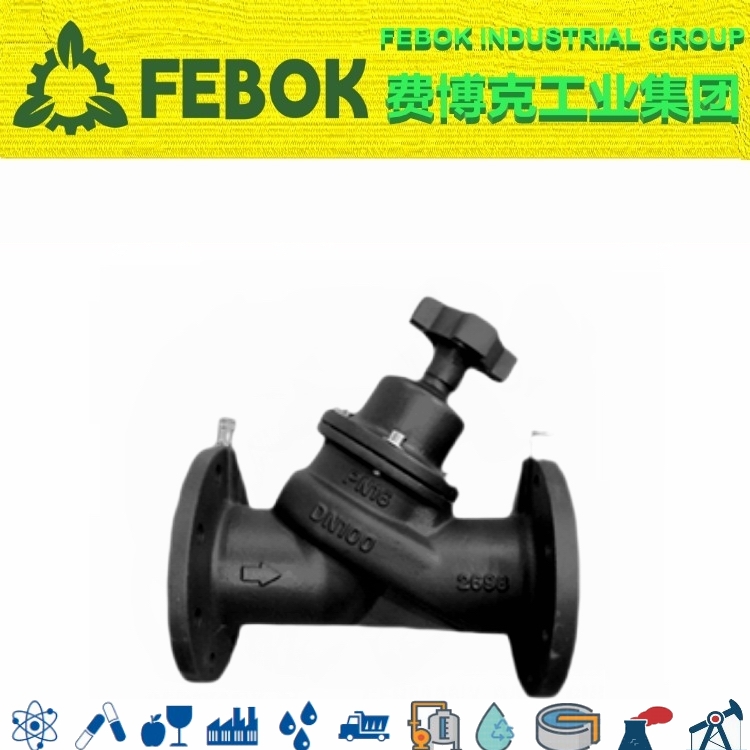

动态流量平衡阀概述

主要用于空调和供热系统。当水泵扬程变化或系统压头变化时，可以确保通过动态流量平衡阀的流量维持或不超过设计流量。一般用在定流量系统。
- 当系统压差产生波动时，阀芯自动调整可变流道开度，能实现被控区域恒定流量
- 精确校准的阀芯可确保流量恒定在±5%的偏差范围内，不需现场调试，减少人力成本
- 流量出厂设定，每个尺寸具有多个压差范围可选择，系统变化后，不需对系统进行再平衡设计

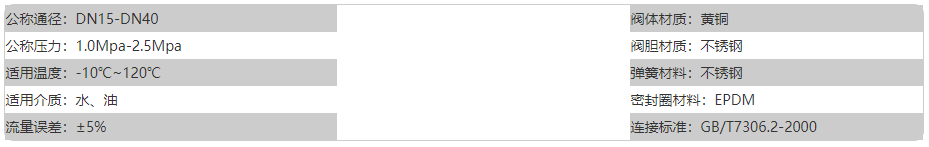

动态流量平衡阀参数

动态流量平衡阀原理

- 压差低于最小工作压差时，阀芯全开，与孔板功能一致，流量随压差增大而增大(左图1)
- 压差在工作压差范围内时，阀芯根据系统压差的变化改变开度，保证设计流量在±5%的偏差范围内变化(左图2)
- 压差大于最大工作压差时，阀芯开度最小，与孔板功能一致，流量随压差增大而增大(左图3)
- 在工作压差范围内，阀门流量保持恒定(右图曲线)

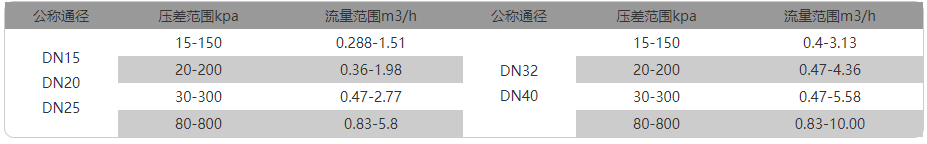

动态流量平衡阀选型

动态流量平衡阀尺寸
