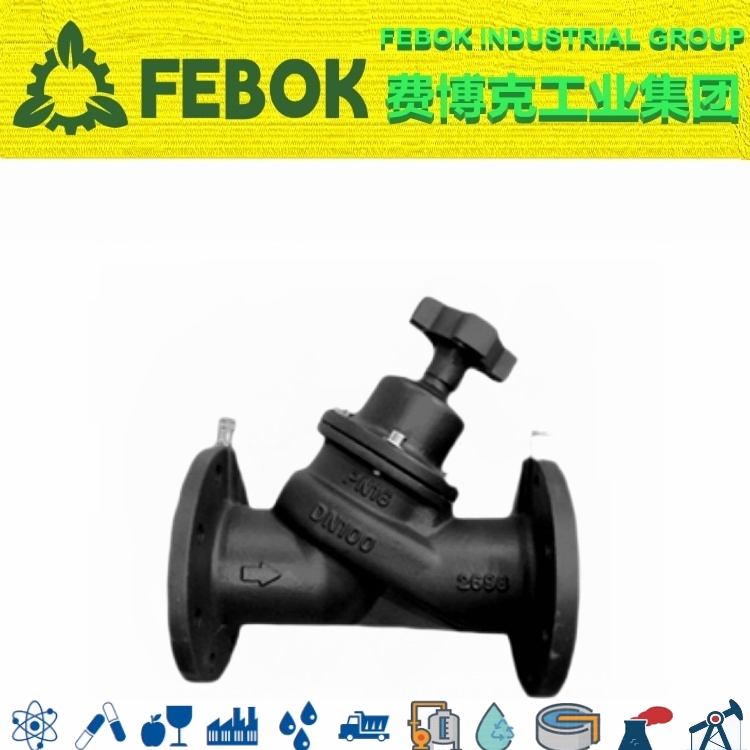

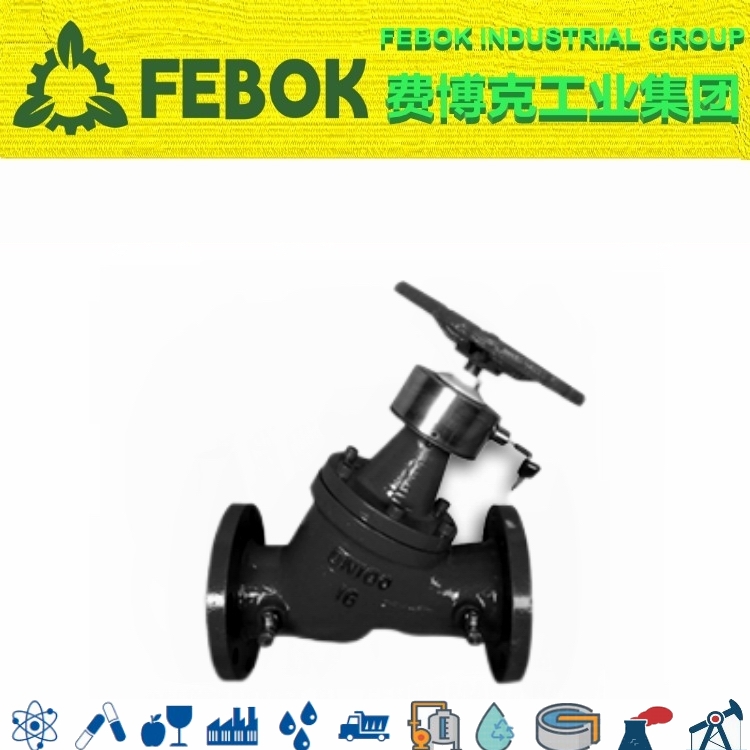

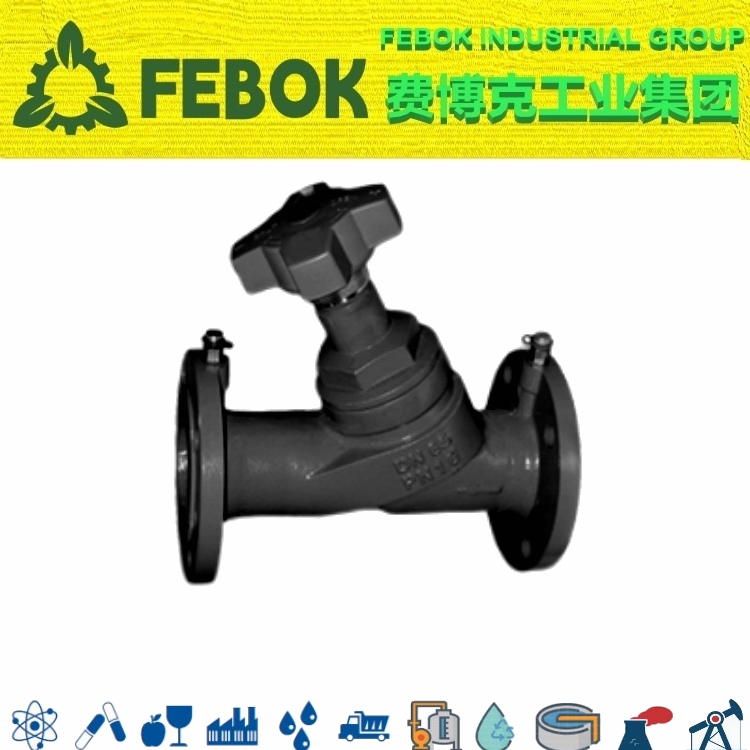

静态流量平衡阀概述

对于静态失调问题，在系统中安装平衡阀，并用专用智能仪表对平衡阀进行调试，就可以有效消除某些环路的剩余压头，使各个环路的流量都能符合设计流量。静态流量平衡阀是一种特殊功能的阀门，它具有良好的流量调节特性，相对流量与相对开度呈线性关系。有精确的阀门开度指示，最小读数为阀门全开度的1%。有可靠的开度锁定记忆装置，阀门开度变动后可恢复至原锁定位置。有截止功能，安装了平衡阀就不必再安装截止阀。有定量的测量功能和调节功能，系统调试时，调试人员通过与专用智能仪表人机对话，对平衡阀进行调整，即可实现系统的水力平衡。

静态流量平衡阀参数

公称通径：DN40-DN500
公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃~150℃
适用介质：水、油、水/乙二醇
阀体材质：球墨铸铁
连接方式：法兰连接
流量误差：±5%(50%-100%开度)

静态流量平衡阀应用

1.锅炉或冷水机组：锅炉或冷水机组在并联安装时，如果各机组的流量与其额定流量不一致，将使机组不能在高效点运行，影响机组发挥效能。这种情况，应在每台锅炉或冷水机组处安装平衡阀，使每台机组都能达到设计出力，保证每台机组安全、正常运行。冷水机组连接多台冷却塔时，每台冷却塔也应安装平衡阀。
2.热力站：在热电站或锅炉房向若干热力站供热水的系统中，为使各热力站获得要求的水流量，应在各热力站的一次环路侧安装平衡阀。为保证各二次环路水流量为设计流量，热力站的各二次环路侧也应安装平衡阀。

3.小区供热管网：小区供热管网往往由一个锅炉房或热力站向若干幢建筑物供热。由总管、干管和各干管上与建筑物管路入口相连的支管组成。由于每幢建筑物距离热源远近不同，如果缺乏有效设备来消除近环路的剩余压头，将使流量分配不符合设计要求，造成近端过热，远端过冷。应在每条干管和每条支管上安装平衡阀，保证各干管和各幢建筑物之间的流量平衡。
4.建筑物内供热和空调管网：建筑物内供热和空调管网系统，要满足节能要求，就需要保证所有的立管和支管都符合设计流量。这时应在总管、干管、立管和支管上都安装平衡阀。

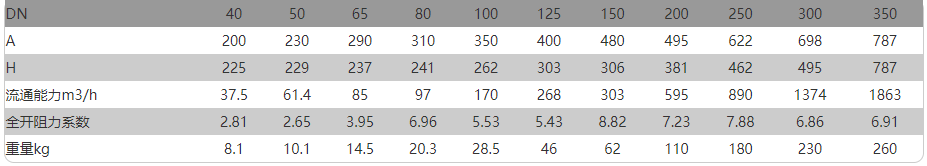

静态流量平衡阀尺寸
