蒸汽柱塞阀概述

柱塞阀是由阀体、柱塞、密封环等零件组成。柱塞阀有柱塞闸阀和柱塞截止阀之分。柱塞阀改变过去截止阀轴向密封的结构，采用径向密封，使密封环上所产生的径向分力大于流体的压力，从而保证密封性能良好。同时改变过去金属对金属组成的密封件，采用不锈钢的柱塞与柔性非金属材料组成的密封件，这样既提高了密封性能。它又无需填料，检修亦很简便，如有渗漏，只要先将阀门关闭，把阀盖的螺帽对称适当地扭紧即可。

软密封结构的柱塞阀的密封副是由上下两个软密封圈和柱塞组成，当柱塞塞入密封圈内孔时，通过由阀盖螺母施回在阀盖上的载荷把柱塞周围的密封圈压牢，从而保证了密封，当阀门开启抽出柱塞时，密封圈的材料在弹性的作用下恢复原始状态。硬密封结构的柱塞阀的密封副是由精密磨削及抛光处理后的柱塞和在堆焊后的硬阀座面组成。柱塞经粗加工后分别进行渗碳、高频淬火及渗氮等化学处理，硬度可高达HRC58~64。
柱塞阀相比截止阀，寿命长，操作省力，但调节行程比截止阀要长，所以节流控制比截止阀要难，对调节有明确要求的场所，柱塞阀并不适用。

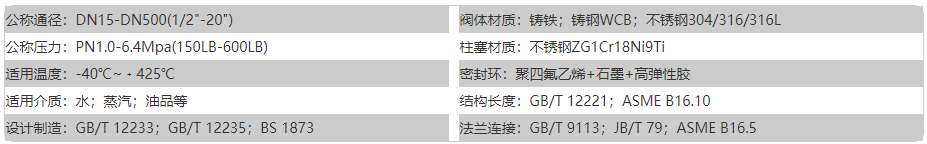

蒸汽柱塞阀参数

蒸汽柱塞阀特性

1. 良好的密封性能基于合理的设计：柱塞阀的关闭组合是由一个不锈钢柱塞，上下两层富弹性的密封环及一个能保持上下环固定距离的金属支架组成。柱塞犹如瓶塞一般持插入两只密封中，阀体与密封环、柱塞与密封环之间的压力由连接阀体与阀盖的螺栓提供，使它们彼此保持紧密贴合，其密封面积之大是传统截止阀无法可比的，密封效果良好。
2. 耐磨损的机理：关闭柱塞阀如将瓶塞压入瓶口中，无论施加在手轮上的力量有多大，也只是将柱塞插入密封环中，不会影响柱塞与密封环之间的压力，它们之间仍然保持着装配时预紧的程度，就是说：它们的工作表面不受外界的影响，几乎不磨损。这一特点是传统截止阀不具备的。
3. 可靠的性能带来可观的经济效益：一只柱塞插入两只密封环中。插入下面一只密封环，截断了流道，实现了可靠的关闭。开启时，柱塞虽然脱离开下密封环，但仍然留在上密封环中，保持与外界隔离，不致发生泄漏。可靠的密封性能确保了即不会浪费能源或原材料，也不会污染环境。
4. 不必担心流体中的杂质：流体中细微杂质不会伤害柱塞阀。当关闭阀门时，柱塞进入密封环中，会将存在流体中的悬浮微粒扫出去。

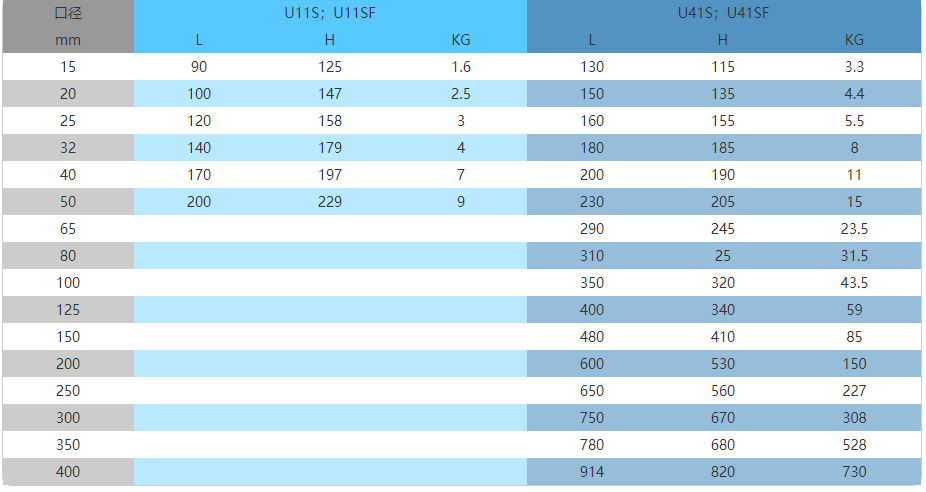

蒸汽柱塞阀尺寸
