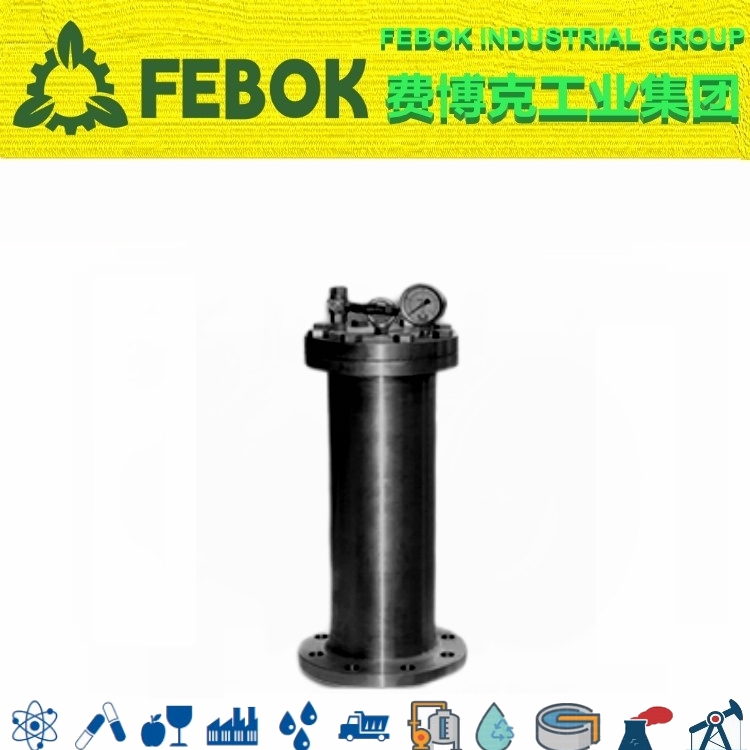

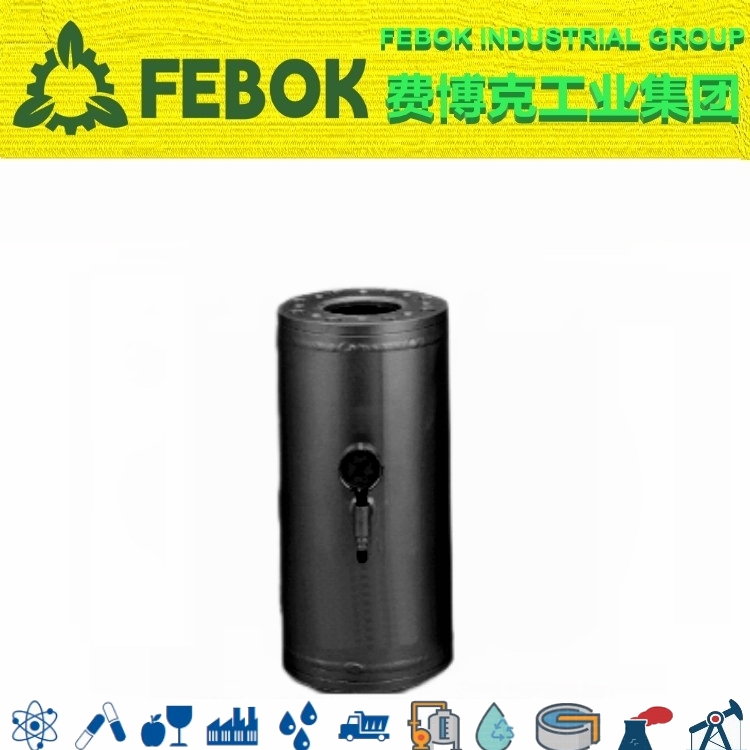

气囊式水锤消除器概述

气囊式水锤消除器/胶胆式水锤吸纳器是一种吸纳管道供水系统水锤余压的设备。在水及其它介质的输送过程中，当阀门开、关、泵运转的非稳定性与激变，流量聚变等原因致使管内压力变代的水击现象时常都会发生。尤其是高层建筑较为常见，此水击现象除了会产生烦人的噪声及振动外，严重时更会影响整个系统的动作及破坏其它设备。此阀能有效地因水锤而产生水击高压液，从而使管内压力得到调节，保管路不易损坏。在实际使用过程中得到了用户的肯定。

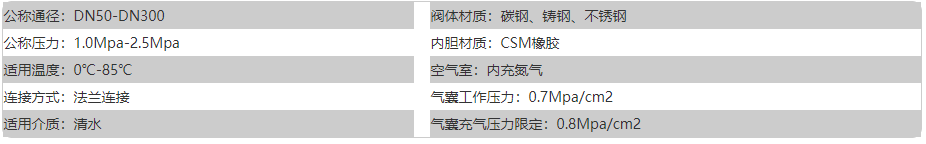

气囊式水锤消除器参数

气囊式水锤消除器原理

气囊式水锤吸纳器原理：在正常水流情况下，水流从管路经过多孔管④，从管路的另一端流出，当水流压力超过伸缩内胆③的弹性强度和气囊⑤对伸缩内胆③的压力时，伸缩内胆③就会向气囊⑤方向不规则隆起，当水流压力低于或等于气囊⑤压力和对伸内胆③的弹性强度时，将不会出现隆起。阀体内的水流压力通过多孔管④的传递作用，传导给了伸缩内胆③，由于对伸缩内胆③的弹性和气囊⑤的压力作用，伸缩内胆③能对水波的瞬间压力提供快速而有效的缓冲。从而使管内压力得到调节。注意：较佳气囊充气压力为工作压力的70%，该压力可由喷嘴阀充气或卸气予以调整，安装前应拧各部螺栓，以确保设备发挥正常功能。提示：本产品安装在具有缓闭或消声的逆止阀之后使用最具发挥理想的功效。

气囊式水锤消除器水锤比较

从左边比较表来看，安装了水锤消除器的管道，止回阀关闭时产生的水锤压力是关闭前的1.5倍。未安装水锤消除器的管道，止回阀关闭时产生的水锤压力是关闭前的4.3倍。减压差大致为68%。另外，从水锤波形的周期可以确定水锤消除器压力可以缓解水锤的冲击力。

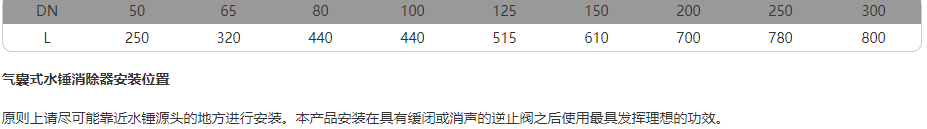

气囊式水锤消除器尺寸
