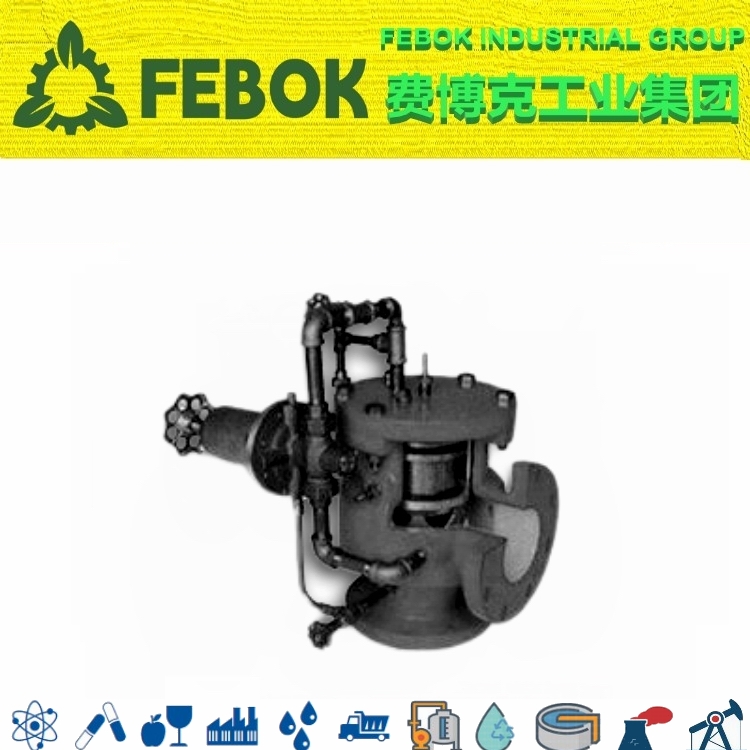

角型水击泄放阀概述

水击泄放阀由主阀、高压水力导阀、导管等零部件组成。角式水击泄放阀用于减小水泵开启和关闭或停电而造成停泵时管道系统中所引起的压力波动，保护系统免受压力的过度升高。阀门通常关闭，但如果进口压力升高到导阀设定值以上，阀门会快速打开，一旦开启，阀门将以足以防止进一步升高压力的速率排放水。当压力低于设定值时，阀门可缓慢关闭。具有水力自动控制、高压无条件开启泄除水锤的功能。主阀能快开缓闭，防止自身关阀水锤。水击泄放阀用于水泵出口管道主输水管上，靠近水击发生源如止回阀、输水管超压点等，用T型三通外接，能无条件泄除高压水锤，是泵站安全后保护设备，能有效地提高系统安全可靠性。

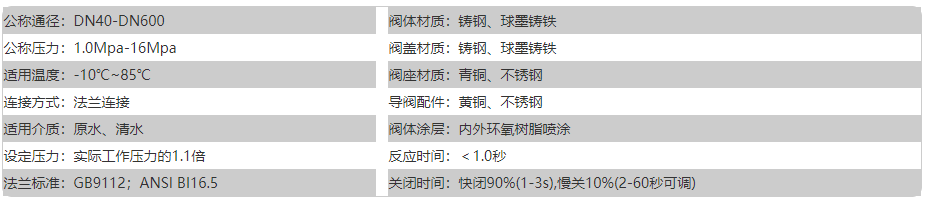

角型水击泄放阀参数

角型水击泄放阀原理

- 水击泄放阀是导阀控制，液压驱动活塞式(柱塞阀)控制阀。阀门的两端的压力差是驱动它开启关闭的能量来源。阀门的驱动装置分为上、下两个控制腔室，上腔式由导阀控制通过调节导阀和泄放导阀的内置针阀来操作，下腔室通过一个固定的小孔与阀体内压力相连，使阀门的关闭得到缓冲。
- 在管道较长的供水系统当中，这种压力波动往往表现出明显的低压段，继而突然的停泵一般会产生巨大的压力波动高压激聚出现。阀门除了可预防压力波动，还具有维持系统压力的功能。它通过将过高的压力排向大气，来完成这一功能，当系统压力超出高泄压导阀的设定值，导阀将开启，导致主阀开启，使系统泄压。如系统压力恢复，低于导阀设定值，导阀将关闭，导致主阀缓慢关闭。

角型水击泄放阀特点

水击泄放阀具有许多突出的特性，这些特征使阀门水击泄放阀成为性能可靠、功能齐全和实惠的过压保护装置。

- 泄压消锤能力：流线型全开口水流通道确保其具有较大的泄流能力，以便保护系统免受水击破坏。
- 快速相应(开阀泄水)：特殊高灵敏的泄压导阀相应过压条件快速开启主阀，当压力平息后以可控速度关阀。
- 关阀力：即使在工作压力很低的情况下，独特的差动活塞设计都可提供可靠的工作动力。在压力恢复正常时能确保自动关闭。
- 操作平稳、无振动：具有特殊的V形开口阀瓣和差动活塞设计，在任何工作压力下都能给予可靠的关闭推动力，调节性能优秀，运行平稳(不会产生自身关闭水锤)。
- 抗气蚀性能：因水击泄放阀通常直接排向大气，每当开启时容易出现高速水流和气蚀。阀门阀门特殊的设计不但可保护阀座免受气蚀侵害，又可避免高速排泄液流的冲击。
- 阀瓣运行控制：长行程V型开口使得主阀活塞在全流量范围内都具有近似线性调节特性，尤其是发生轻微水击而泄流量很少是阀瓣只需开启一小点即可，从而表面活塞出现"频跳"现象。

角型水击泄放阀选型

水击泄放阀并不需要通过全部的水泵出水量，仅仅只要排泄其中的一部分，使系统的压力升高控制在可承受的范围内就可以了。因此，水击泄放阀通常比其相连的管道管径小几号。水击泄放阀仅仅在有必要泄水以控制压力升高时才尽可能地开启。在水击泄放阀选型时，最好选择大一号尺寸。因为如果所需泄水量小于它的最大泄水能力，阀门只需开启很小的一部分即可。相反，如果选择较小尺寸则会影响保护系统的能力。
1.水泵扬水提升系统：水击泄放阀位置靠近管线起伏处。

1. 由管内流速v、工作压力(水头)H，查选型图1曲线决定所需泄水量百分比x，即q=x%×水泵流量；
2. 由流量q和工作压力(水头)H查选型图2曲线，求出所需水击阀口径；
3. 通常地，一个大尺寸水击阀可用两个稍小口径的水击阀替代——最好一个水击泄放阀加一个水击预防阀并联，只要他们的阀口面积之和等于大阀即可。而且，二个高压设定压力还可分开逐渐设置，使适应性更强，泄水量更小，对系统的扰动也越小。

2.重力流输水系统：水击阀靠近末端容易产生关阀水锤的末端阀门。

1. 由管内流速v、工作压力(水头)H，查选型图1曲线决定所需泄水量百分比x，即q=x%×水泵流量；
2. 由流量q和工作压力(水头)H查选型图2曲线，求出所需水击阀口径；
3. 通常地，一个大尺寸水击阀可用两个稍小口径的水击阀替代——最好一个水击泄放阀加一个水击预防阀并联，只要他们的阀口面积之和等于大阀即可。而且，二个高压设定压力还可分开逐渐设置，使适应性更强，泄水量更小，对系统的扰动也越小。

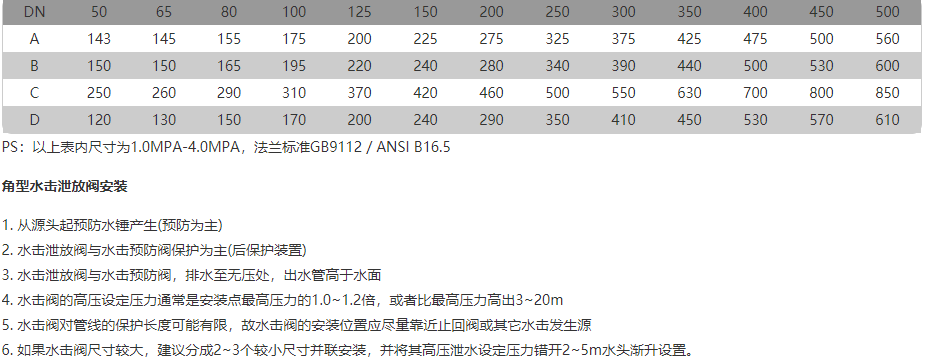

角型水击泄放阀尺寸
