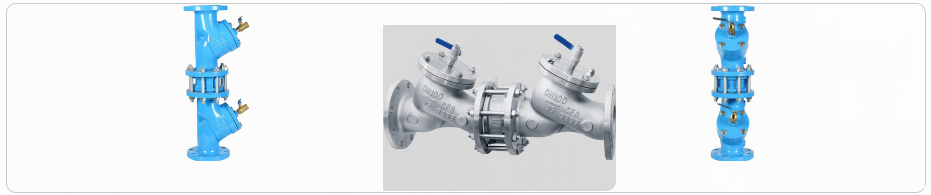

法兰倒流防止器概述

HS41X-A法兰倒流防止器在两个止回阀之间加一个排水器组成，排水器上腔用高压管与第一级止回阀进口端连接。第一、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀闷、阀座、弹簧等组成，防止饮用水回流污染的新型阀门，以确保生活饮用水的卫生安全。

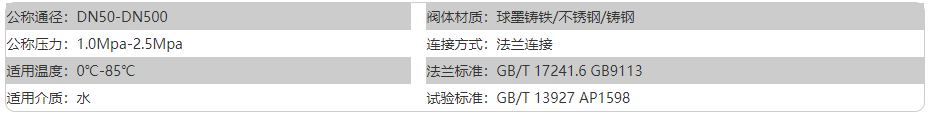

法兰倒流防止器参数

法兰倒流防止器原理

①正常供水：a、清洁市政生活水从第一级止回系统经过排水器到第二级止回系统出口向用户供水，第一级止回系统进口高压水进入排水隔膜上腔而隔膜下腔与第一级止回阀出口(第二级止回阀进口)相通．由于其存在一定的压差，推动阀瓣下移，排水器关闭，防污隔断阀正常供水；b、当阀后管路无用户，水静止，如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态：c、如进口压力下降，其前后压差下降到一定值时，弹簧推动阀芯向上，排水器开启泄压，泄压到与进口高压水恢复一定压差时，排水器又关闭。
②密封失灵时：防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差排水器关闭，不泄压。当第二止回阀密封破坏产生渗漏，第二级止回阀之前压力升高造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如第一级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压．故不会倒流回第一级止回阀。
③如供水过程中供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。

法兰倒流防止器尺寸
